KNX
825 614 03
Stand: Nov-09
Bedienungsanleitung
Raum-Controller-Modul 4-, 6fach
1. Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch
Elektrofachkräfte erfolgen. Dabei sind die geltenden
Unfallverhütungsvorschriften zu beachten.
Bei Nichtbeachtung der Anleitung können Schäden am Gerät, Brand
oder andere Gefahren entstehen.
Diese Anleitung ist Bestandteil des Produktes und muss beim
Kunden verbleiben.

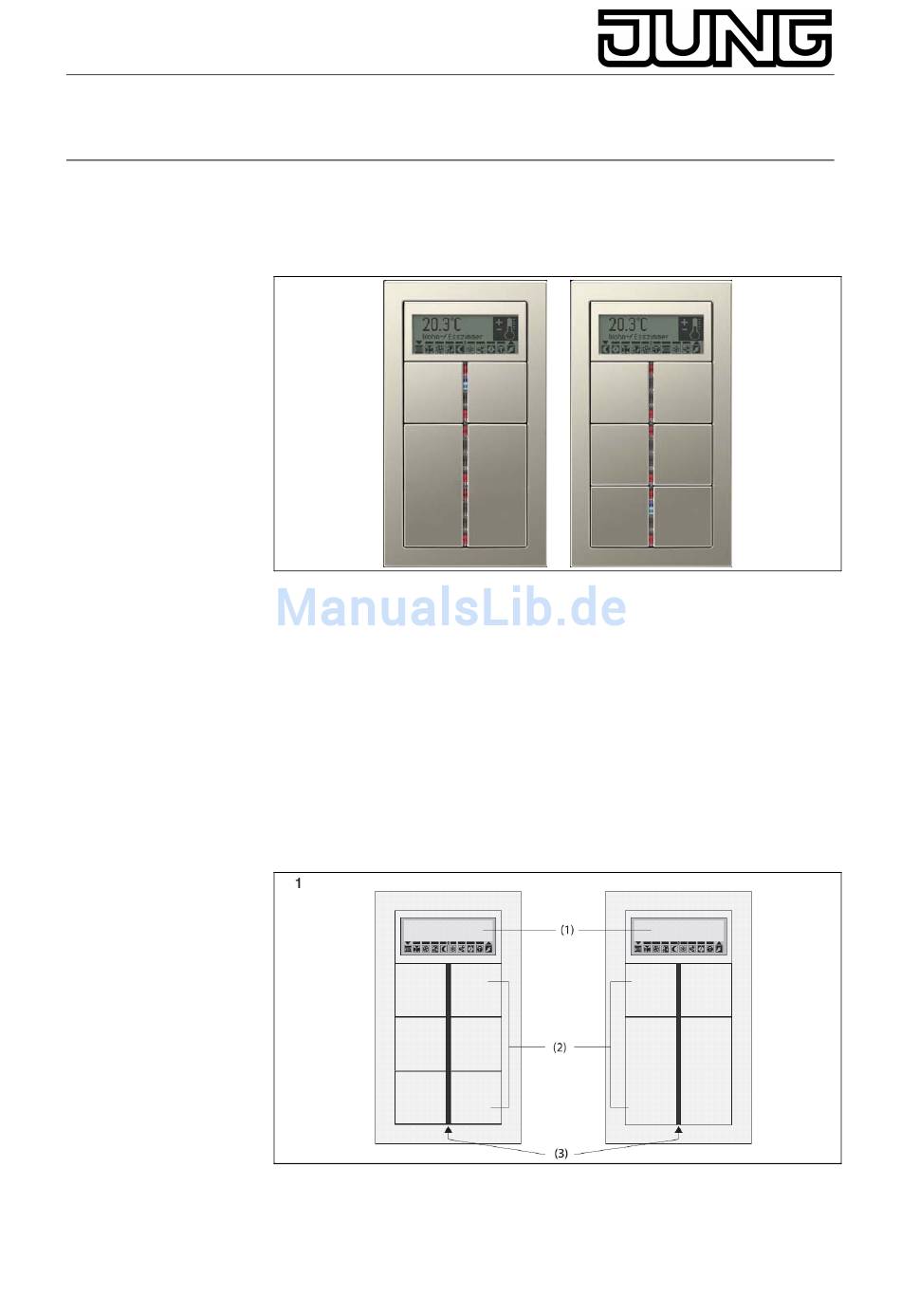

2. Geräte-Übersicht
(1) LC-Display
(2) Bedientasten
(3) Status-LED (rot) und Betriebs-LED (blau)

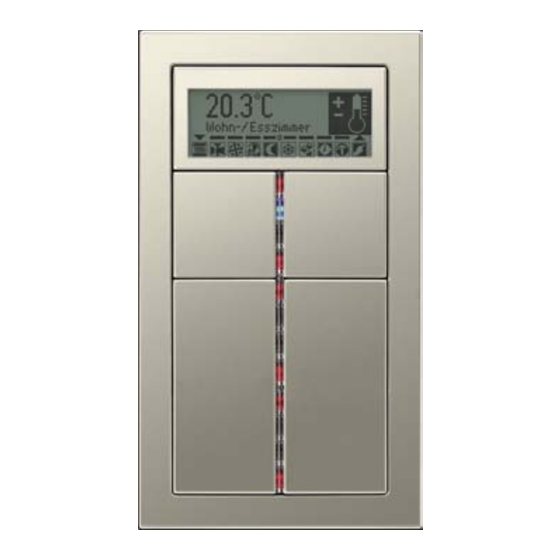

Raum-Controller-Modul
Art.-Nr.: RCD..3094 M..
RCD..3096 M..
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Jung RCD3094M
Inhaltszusammenfassung für Jung RCD3094M
- Seite 1 Raum-Controller-Modul Art.-Nr.: RCD..3094 M.. RCD..3096 M.. Bedienungsanleitung Raum-Controller-Modul 4-, 6fach 1. Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Dabei sind die geltenden Unfallverhütungsvorschriften zu beachten. Bei Nichtbeachtung der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen. Diese Anleitung ist Bestandteil des Produktes und muss beim Kunden verbleiben.
- Seite 2 Vertikale und horizontale Tasten-/Wippenfunktionen Zwei rote LED pro Bedientaste zur Status- oder Betätigungsanzeige Anzeige von Werten und Texten Integrierter Raumtemperaturfühler Raumtemperaturregelung mit Sollwertvorgabe Anzeige von Raum- und Solltemperatur Anzeige der Außentemperatur über externen Sensor, z. B. Jung Wetterstation, Art.-Nr.: 2224 REGW Integrierter Busankoppler...
-
Seite 3: Bedienung
Raum-Controller-Modul Art.-Nr.: RCD..3094 M.. RCD..3096 M.. 4. Bedienung Jede Bedientaste ist in zwei Hälften geteilt und mit je einer Funktion belegt. Die Bedienung hängt von der Art der jeweiligen Funktion ab. Schalten: Die entsprechende Taste kurz drücken. Dimmen: Die entsprechende Taste lang drücken. Beim Loslassen der Taste stoppt der Dimmvorgang. - Seite 4 Raum-Controller-Modul Art.-Nr.: RCD..3094 M.. RCD..3096 M.. Symbol Ventil: Energieanforderung; aktuell wird geheizt oder gekühlt. Symbol Gesperrt: Tasten gesperrt keine Sollwertverschiebung Sollwertverschiebung wärmer aktiv Sollwertverschiebung kälter aktiv Betätigungsanzeige Ausschalten, dunkler dimmen, Jalousie abwärts fahren, Wert verringern Betätigungsanzeige Einschalten, heller dimmen, Jalousie aufwärts fahren, Wert erhöhen Betriebsanzeige für Schaltkanäle 1...4 eingeschaltet: bzw.
- Seite 5 Raum-Controller-Modul Art.-Nr.: RCD..3094 M.. RCD..3096 M.. 1. Bedienebene Schalten, Tasten, Dimmen, Jalousie, Szenen, Multi-Room-Steuerung etc. (Funktion eines Universaltastsensors). 2. Bedienebene Die 2. Bedienebene enthält Funktionen zur Einstellung der Raumtemperaturregelung, zur Bedienung einer eventuell vorhandenen Alarmzentrale etc. Die Struktur der 2. Bedienebene zeigt Bild 5. Je nach Programmierung des Geräts sind einzelne Punkte nicht sichtbar.
- Seite 6 Raum-Controller-Modul Art.-Nr.: RCD..3094 M.. RCD..3096 M.. Navigieren in der 2. Bedienebene In der 2. Bedienebene stehen die oberen beiden Tasten zur Bedienung zur Verfügung. Die jeweils möglichen Bedienungen werden im Display angezeigt (Bild 6); einstellbare Werte blinken. Taste + drücken. Die aktuelle Einstellung wird umgeschaltet oder der angezeigte Wert erhöht.
- Seite 7 Raum-Controller-Modul Art.-Nr.: RCD..3094 M.. RCD..3096 M.. Taste – drücken. Die aktuelle Einstellung wird umgeschaltet oder der angezeigte Wert erniedrigt. Taste drücken. Sprung ins ausgewählte bzw. Wahl des ausgewählten Menüpunkts und Rücksprung ins übergeordnete Menü. Taste ▼ drücken. Nächsten Menüpunkt anzeigen. Je nach Programmierung werden geänderte Einstellungen erst übernommen, wenn die 2.
- Seite 8 Raum-Controller-Modul Art.-Nr.: RCD..3094 M.. RCD..3096 M.. Die 2. Bedienebene ist freigegeben und aktiv. Mit Taste ▼ den Menüpunkt Betriebsmodus.. wählen und Taste drücken. Mit Taste ▼ den gewünschten Betriebsmodus wählen. Taste drücken. Das Hauptmenü wird angezeigt. Im Hauptmenü den Menüpunkt Speichern wählen und Taste drücken.
- Seite 9 Raum-Controller-Modul Art.-Nr.: RCD..3094 M.. RCD..3096 M.. Taste drücken. Das Hauptmenü wird angezeigt. Im Hauptmenü den Menüpunkt Speichern wählen und Taste drücken. Die Einstellung wird gespeichert. Alarmzentrale bedienen Um die Funktion einer Alarmzentrale zu nutzen, muss eine KNX- Alarmzentrale installiert sein. Die 2.
- Seite 10 Raum-Controller-Modul Art.-Nr.: RCD..3094 M.. RCD..3096 M.. LCD-Funktion prüfen Die 2. Bedienebene ist freigegeben und aktiv. Mit Taste ▼ den Menüpunkt Display.. wählen und Taste drücken. Mit Taste ▼ zum Menüpunkt Pixeltest wechseln und Taste drücken. Für 3 s werden alle Bildpunkte und Symbole in der LCD-Anzeige angezeigt.
- Seite 11 Raum-Controller-Modul Art.-Nr.: RCD..3094 M.. RCD..3096 M.. Info-Modus einschalten / ausschalten Im eingeschalteten Info-Modus zeigt die Anzeige bei Betätigen der Tastwippen die ausgelösten Funktionen an, z. B. Licht im Flur einschalten. Mit Taste ▼ den Menüpunkt Info-Modus.. wählen und Taste drücken. Mit Tasten + / –...
-
Seite 12: Informationen Für Elektrofachkräfte
Raum-Controller-Modul Art.-Nr.: RCD..3094 M.. RCD..3096 M.. Informationen für Elektrofachkräfte GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten am Gerät Anschlussleitungen freischalten und aktive Teile in der Umgebung abdecken. 5. Montage und elektrischer Anschluss Gerät montieren und anschließen Bild 8, Montage FD-Design (4) Tragring... - Seite 13 Um die richtige Lage der Tastenabdeckungen zu erkennen, befindet sich auf der Innenseite die Kennzeichnung TOP = oben. Beschriftbare Abdeckungen montieren Beschriftbare Abdeckungen lassen sich nach Kundenwunsch beschriften. Handelsübliche Folien o. ä. mit Hilfe der JUNG-Beschriftungssoftware beschriften und in die Tasten einlegen. Beschriftbare Abdeckung montieren (Bild 9).
-
Seite 14: Technische Daten
Raum-Controller-Modul Art.-Nr.: RCD..3094 M.. RCD..3096 M.. 6. Inbetriebnahme Physikalische Adresse und Anwendungssoftware laden Projektierung und Inbetriebnahme mit ETS3.0d mit Patch A. Das Gerät muss angeschlossen und betriebsbereit sein. Die Abdeckungen sind noch nicht montiert. Programmiermodus aktivieren: Taster (11) drücken und halten. Anschließend Taster (12) drücken. -
Seite 15: Hilfe Im Problemfall
Raum-Controller-Modul Art.-Nr.: RCD..3094 M.. RCD..3096 M.. 8. Hilfe im Problemfall Anstelle der Uhrzeit steht – –:– – in der Anzeige, der Doppelpunkt blinkt nicht. Die Uhrzeit wurde in den vergangenen 24 Stunden nicht synchronisiert. Zentrale Zeituhr, z. B. DCF77, kontrollieren. Das Datum wird nicht oder nicht korrekt angezeigt. -
Seite 16: Gewährleistung
4fach RCD..3094 M .. 2 x FD..902 TSA.. und 2 x FD..904 TSA.. 6fach RCD..3096 M .. 6 x FD..904 TSA.. Die Abdeckungen Art.-Nr.: FD..90.. TSA NA.. sind beschriftbar. Mit Hilfe der JUNG-Beschriftungssoftware können z. B. handelsübliche Folien beschriftet werden www.jung-beschriftungsservice.de.
