5 Installation

5 Installation
DE
5.1

Sicherheitshinweise

◾ Bitte beachten Sie die zur Installation gültigen Vor-
schriften des Landes, in dem der Access Control
installiert und betrieben wird, sowie dessen nationale
Vorschriften zur Unfallverhütung. Bitte beachten Sie
außerdem betriebsinterne Vorschriften wie Arbeits-,
Betriebs- und Sicherheitsvorschriften.
◾ Die technischen Daten und angegebenen Grenzwerte
dürfen auf keinen Fall überschritten werden. Dies gilt
insbesondere für die spezifizierte Umgebungstempe-
ratur und IP-Schutzart.
◾ Wenn für die spezielle Anwendung eine höhere IP-
Schutzart gefordert ist, muss der Access Control in
ein entsprechendes Gehäuse bzw. einen entspre-
chenden Schrank mit der geforderten IP-Schutzart
eingebaut werden. Unter Umständen ist dann die
Funktion des integrierten Infrarot-Sensors nicht mehr
gegeben.
5.2

Anforderungen an den Installationsort

Um eine einwandfreie Funktion des Geräts zu gewähr-
leisten, sind die im Abschnitt 8 „Technische Daten"
genannten Bedingungen für den Installationsort des
Geräts zu beachten.
Elektromagnetische Beeinflussung
– Störende Elektroinstallationen (Hochfrequenz) müs-
sen vermieden werden.
5.3

Montageablauf

Generell bestehen mehrere Möglichkeiten, den Access
Control zu montieren:
1. Montage mit dem beigelegten Halter am Rahmen
des Schaltschranks bzw. IT-Schranks.
2. Montage mit dem beigelegten Halter an einem
Systemchassis.
3. Montage mit dem beigelegten Halter und zusätzlich
mit Federclip auf einer Hutschiene.
5.3.1

Hinweise zur Montage

◾ Montieren Sie den Access Control so, dass die Front
mit Sender und Empfänger zu der zu überwachen-
den Tür hin zeigt.
◾ Montieren Sie den Access Control vorzugsweise so,
dass der Infrarot-Zugangssensor auf die Schloss-
und nicht auf die Scharnierseite der zu überwachen-
den Tür zeigt.
◾ Hier ändert sich der Winkel der Reflexfolie schneller
und eine geöffnete Tür wird so schneller erkannt.
◾ Montieren Sie den Access Control so, dass er
ausreichend gut mit Luft durchströmt wird und die
Lüftungsschlitze nicht verdeckt werden.
◾ Kleben Sie die beigelegte Reflexfolie exakt an die
dem Infrarot-Zugangssensor gegenüberliegende
Position an der Tür.
8
◾ Beachten Sie die in der folgenden Tabelle angege-
benen Minimal- und Maximalabstände zwischen
dem Sensor und der Reflexfolie in Abhängigkeit vom
eingestellten Wert für die „Sensitivity".
min. Abstand
Sensitivity
[mm]
1 25
2 25
3 25
Tab. 1: Minimale und maximale Abstände
Hinweis:
Im Auslieferungszustand ist die Sensitivity
auf den Wert „2" voreingestellt.
5.3.2 Montage mit dem beigelegten Halter am
Schrankrahmen
Die Montage am Rahmen eines IT-Schranks erfolgt mit
dem im Lieferumfang beigelegten Halter.
◾ Knipsen Sie für eine Montage an einem TS IT
Schrank die auf der Rückseite überstehenden Nasen
am Halter ab.

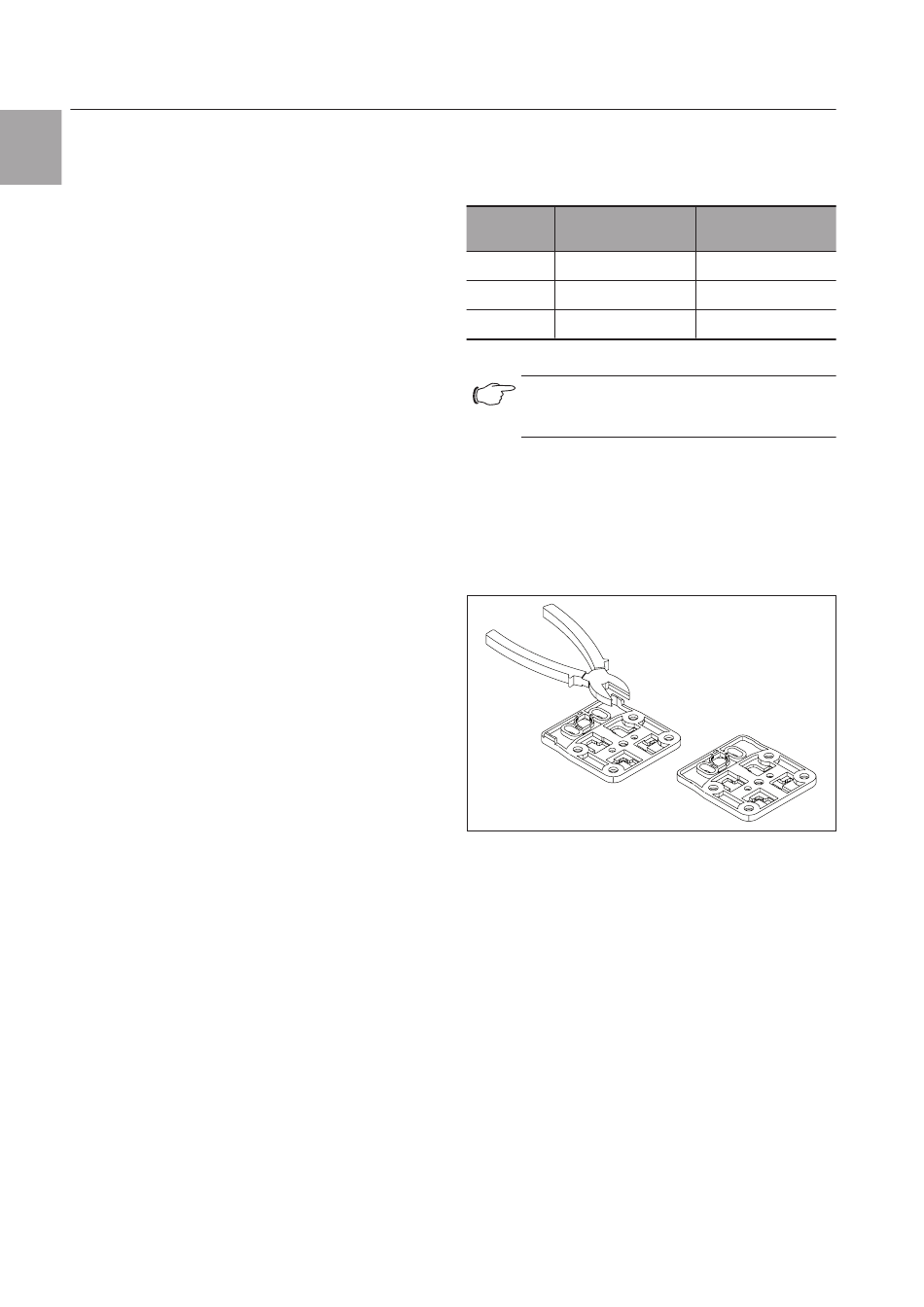

Abb. 2: Vorbereiten des Halters für Montage an einem TS IT
Schrank
◾ Setzen Sie den Access Control von oben auf den
Halter auf.
max. Abstand
[mm]
40
70
100
