– DK 7030.094 (Länge 5 m)
– DK 7030.095 (Länge 10 m)

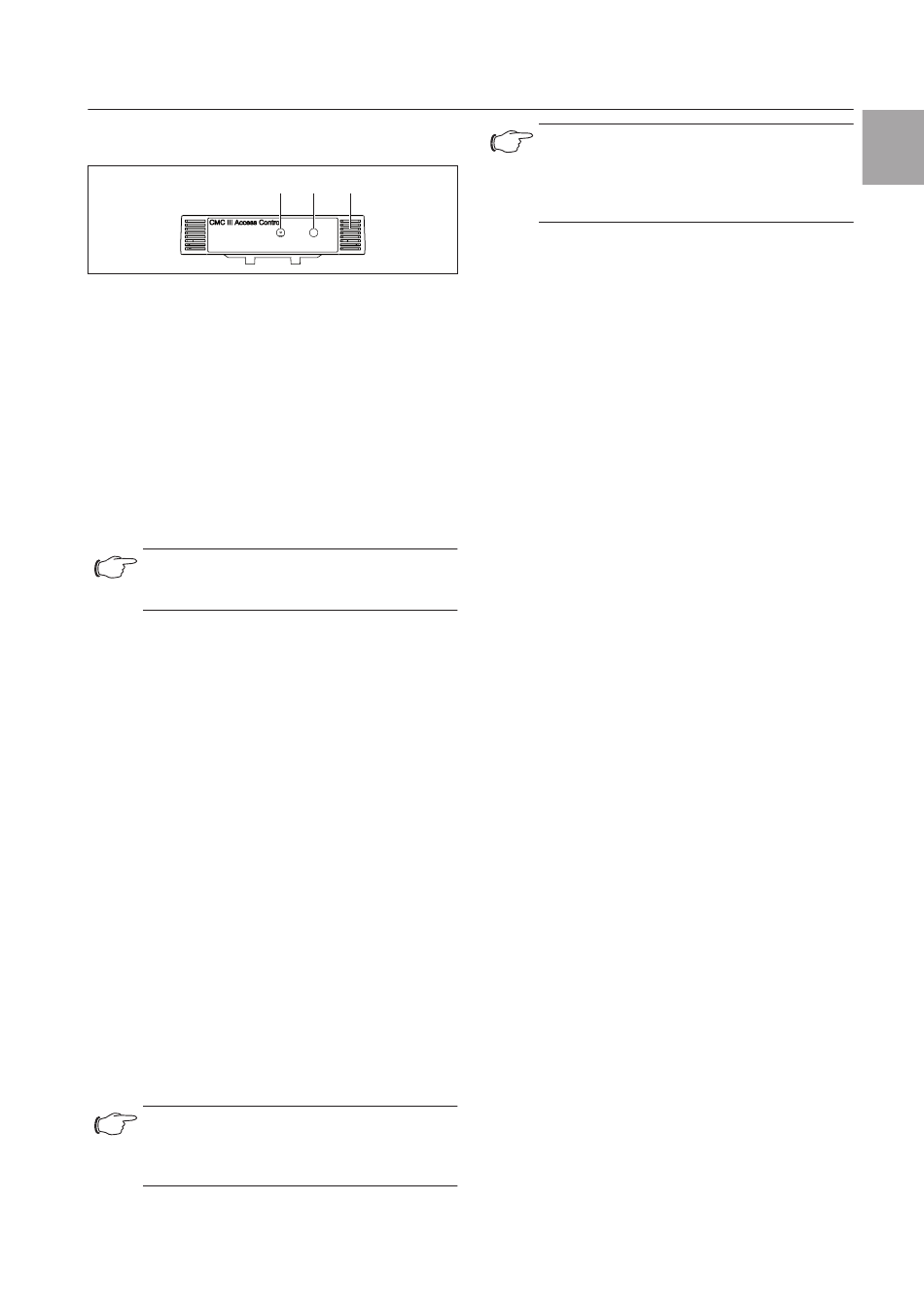

Abb. 11: Frontseite des Access Control
Legende
1 Infrarot-Empfänger
2 Infrarot-Diode (Sender)
3 Multi-LED zur Statusanzeige
Ggf. wird nach dem Anschluss ein Software-Update
des Sensors durchgeführt. Während des gesamten
Update-Vorgangs leuchtet die Status-LED des Access
Control dauerhaft blau und blinkt zusätzlich violett,
während der Sensor selbst ein Update erhält.
Außerdem blinkt die Status-LED der CMC III Proces-
sing Unit weiß und es erscheint eine entsprechende
Meldung auf der Website.
Hinweis:
Solange der Update-Vorgang läuft, können
keine Einstellungen vorgenommen werden.
Das Update des Sensors ist vollständig abgeschlos-
sen, wenn folgende Bedingungen erfüllt sind:
1. Die LEDs am Bus-Anschluss des Sensors leuchten
grün.
2. Die Multi-LED des Sensors hinter der Frontblende
blitzt blau und zusätzlich grün, gelb oder rot, je
nach Zustand des Sensors.
Der Anschluss weiterer Komponenten erfolgt als Daisy
Chain.
◾ Schließen Sie ggf. an der zweiten, freien CAN-Bus-
Schnittstelle des Access Control (Abb. 10, Pos. 5)
eine weitere Komponente an (z. B. einen anderen
Sensortyp).
Anzeige der Statusänderung:
– Die beiden grünen sowie die beiden roten CAN-
Bus LEDs am CAN-Bus-Anschluss blinken.
– Die Multi-LED der Processing Unit blinkt dauerhaft
in der Reihenfolge grün – gelb – rot.
– Die Multi-LED des Access Control blinkt dauerhaft
blau.
◾ Drücken Sie die „C"-Taste an der CMC III Processing
Unit (ein erster Signalton ertönt) und halten Sie sie für
ca. 3 Sekunden gedrückt, bis ein zweiter Signalton
ertönt.
Hinweis:
Eine Auflistung aller Anzeigen der Multi-LED
finden Sie im Abschnitt 6.3.1 „Anzeigen der
Multi-LED".
Rittal CMC III Access Control
1 2 3
Hinweis:
Wird ein neuer Sensor am Bus angemeldet
oder wird die CMC III Processing Unit neu
gestartet, wird der elektromagnetische Griff
Ergoform-S kurzzeitig freigegeben.
Anzeige der Statusänderung an den CAN-Bus
LEDs
– Dauerlicht grüne LEDs: Status CAN-Bus „OK".
– Dauerlicht rote LEDs: Status CAN-Bus fehlerhaft.
Anzeige der Statusänderung an der Multi-LED der
Processing Unit
– Grünes Dauerlicht: Alle am CAN-Bus angeschlosse-
nen Geräte haben den Status „OK".
– Oranges Dauerlicht: Mindestens ein am CAN-Bus
angeschlossenes Gerät hat den Status „Warnung".
– Rotes Dauerlicht: Mindestens ein am CAN-Bus ange-
schlossenes Gerät hat den Status „Alarm".
Anzeige der Statusänderung an der Multi-LED
des Access Control
– Dauerhaft blaues Blinken: Kommunikation über den
CAN-Bus.
– Grünes Blinken: bei Messwertänderung oder spätes-
tens alle 5 Sekunden.
– Dauerhaft rotes Blinken: Der Access Control hat den
Status „Open".
– Rotes Dauerlicht: Ungültiger Messwert.
5 Installation
