5 Installation
DE

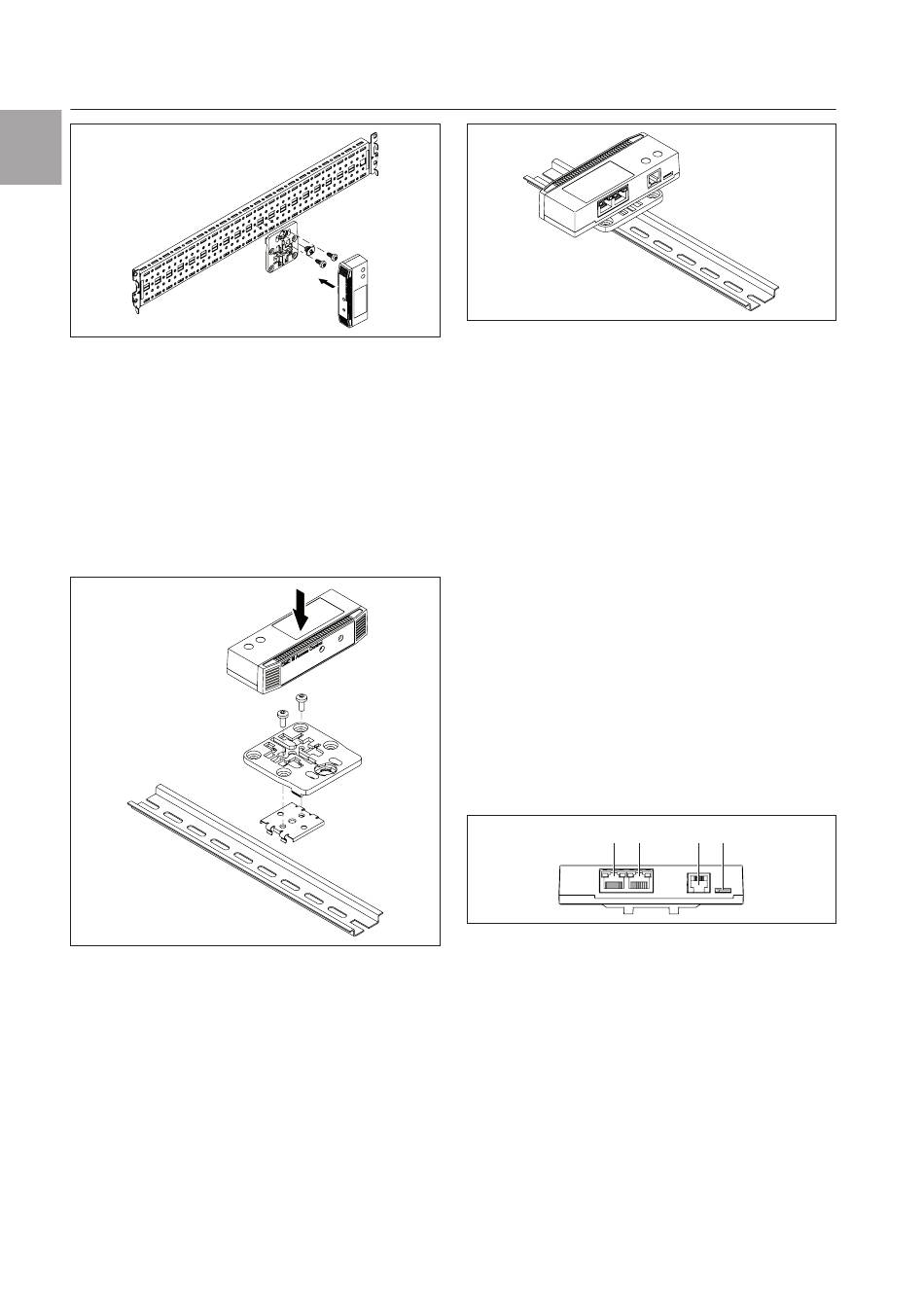

Abb. 7:
Befestigen des Sensors auf einem Systemchassis
◾ Sichern Sie den Halter zusätzlich immer mit den
beiden Schrauben aus dem Lieferumfang.
5.3.4
Montage auf einer Hutschiene
Die Hutschienenmontage erfolgt ebenfalls mit Hilfe des
Halters und zusätzlich mit dem im Lieferumfang beige-
legten Federclip.
◾ Schrauben Sie zunächst den Halter auf den Federclip
zur Hutschienenmontage.
◾ Setzen Sie dann den Access Control auf den Halter
auf und rasten Sie ihn ein.
Abb. 8:
Befestigen des Halters auf dem Federclip
◾ Rasten Sie den Federclip an der gewünschten Positi-
on auf der Hutschiene auf.
10
Abb. 9:
Sensor mit Federclip auf der Hutschiene
5.4
Anschluss des Access Control
Der Access Control wird über den CAN-Bus-Anschluss
mit der notwendigen Betriebsspannung versorgt. Der
Anschluss eines separaten Netzteils ist nicht notwen-
dig.
◾ Schließen Sie ggf. folgendes Anschlusszubehör am
entsprechenden Anschluss an.
– CMC III Zahlencodeschloss VX (DK 7030.222,
DK 7030.223)
– CMC III Transponderleser VX (DK 7030.232,
DK 7030.233)
– CMC III Online-Komfortgriff VX (DK 7030.610,
DK 7030.611)
– CMC III Online-Adapter für Funk-Komfortgriff VX
(DK 7030.624)
– elektromagnetischer Griff Ergoform-S
(DK 7320.700)
– elektromagnetischer TS 8-Griff mit Master-Key-
Funktion mit und ohne CCP (DK 7320.721)
◾ Verbinden Sie den Access Control über ein CAN-
Bus-Verbindungskabel mit einer CAN-Bus-Schnitt-
stelle der CMC III Processing Unit bzw. der benach-
barten Komponente im CAN-Bus (Abb. 10, Pos. 4).
4
5
Abb. 10: Rückseite des Access Control
Legende
4
CAN-Bus-Anschluss, 24 V
5
CAN-Bus-Anschluss, 24 V
6
Anschluss für Griff RJ 12
7
Anschluss für CMC III Lesegerät
Folgende CAN-Bus-Verbindungskabel aus dem CMC III
Zubehörprogramm können verwendet werden:
– DK 7030.090 (Länge 0,5 m)
– DK 7030.091 (Länge 1 m)
– DK 7030.092 (Länge 1,5 m)
– DK 7030.093 (Länge 2 m)
– DK 7030.480 (Länge 3 m)
– DK 7030.490 (Länge 4 m)
6
7
Rittal CMC III Access Control
