ANSCHLÜSSE
USB 3.1 (Gen1) A-Buchse:
GND_DRAIN
StdB_SSTX+
StdB_SSTX+
StdB_SSTX -
StdB_SSTX -
VCC
GND
D-
D+

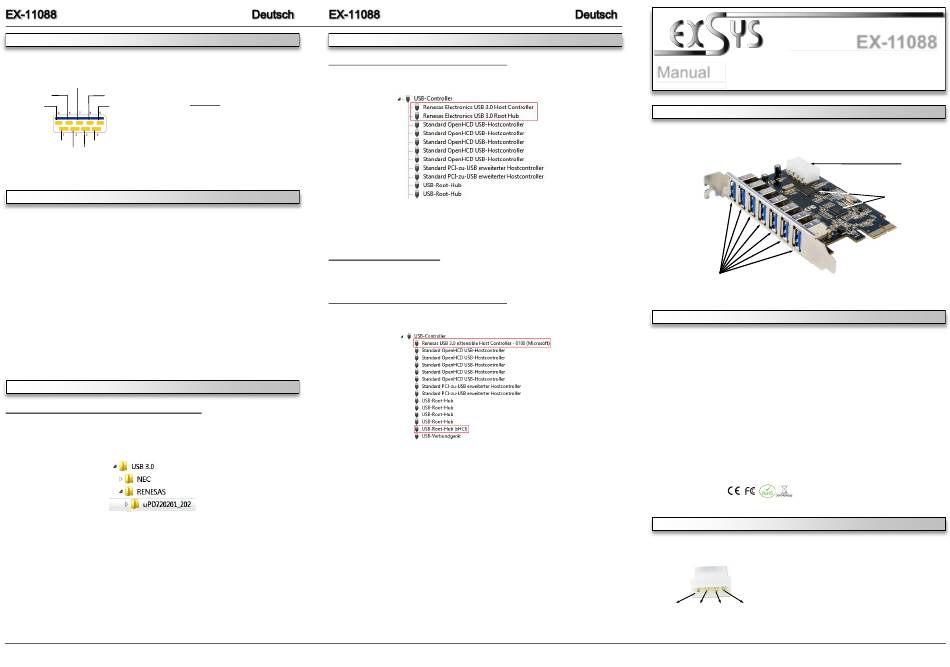

HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-11088 geben. Bei Unklar-
heiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Suchen Sie jetzt einen freien PCI-Express Steckplatz und stecken Sie die EX-11088 vorsich-
tig in den ausgewählten PCI-Express Steckplatz ein. Beachten Sie, dass die EX-11088
korrekt eingesteckt ist und das kein Kurzschluss entsteht.
4.
Installieren Sie nun die externe Stromversorgung über den 4 pol Molex Stecker.
(siehe Abbildung J1)
5.
Danach befestigen Sie die EX-11088 mit einer Schraube am Gehäuse.
6.
Jetzt können Sie das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows XP/ Vista/ 7/ Server 2003 & 2008 R2
Windows erkennt beim Start einen neuen "USB (Universal Serial Bus)-Controller". Legen Sie
nun die Treiber CD in Ihr CD-Rom Laufwerk (z.B. Laufwerk D:) ein und starten Sie das
„SETUP" welches sich im Ordner „uPD720201_202" befindet (siehe Abbildung):
Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab.
Windows installiert jetzt automatisch den richtigen Treiber für das jeweilige Betriebssystem.
Nach der Installation der Treiber erkennt das Betriebssystem automatisch die Karte und instal-
liert diese.
2
TREIBER INSTALLATION
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
Einträge sehen:
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
Windows 8 & Server 2012
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-11088 automa-
tisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende Einträge
sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
CON1-7: 7 x external USB 3.0/3.1(Gen1) A-Port
The EX-11088 is a plug & play high-speed USB 3.0/3.1(Gen1) expansion card for the PCI
Express Bus. The EX-11088 provides 7 external ports with 900mA power. It uses data transfer
rates up to 5Gbit/s. The EX-11088 design fully utilize the Renesas chipset, which represents the
latest in high speed USB 3.0/3.1(Gen1) interface technology. In combination with the fast PCI-
Express bus it provides a secure and very high data transfer on each single port. It supports all
PCI-Express slots x1 to x16. It is not possible to change the address or IRQ settings manually,
they will be obtained automatically by the system (BIOS) and operating system. It supports all
USB connections from 1.1 to 3.1. The EX-11088 need extra power from the PC power supply to
ensure the full power of 900mA on the external ports.
Compatibility:
Operating System:
Connectors:
Extent of delivery:
Certificates:
J1:
3
Manual
Vers. 1.0 / 07.06.17
LAYOUT
DESCRIPTION & TECNICAL INFORMATION
PCI-Express x1 to x16 & USB 1.1, 2.0, 3.0 & 3.1
Windows XP/ Vista/ 7/ 8/ Server 2003 & 2008 R2 & 2012
7x external USB 3.0/3.1(Gen1) A-Port, 1x 4 pol Molex
EX-11088, Driver CD, Manual
CONNECTORS
For using the EX-11088 you must connect the card
with the PC power supply. Please make sure you
connect the plug in the right direction.
Never connect or release the plug while the PC is
supplied with power!
1 +12V
4 +5V
2 GND
3 GND
4
EX-11088
J1:
Anschluss für
Stecker vom
PC-Netzteil
Renesas Chip-Set
