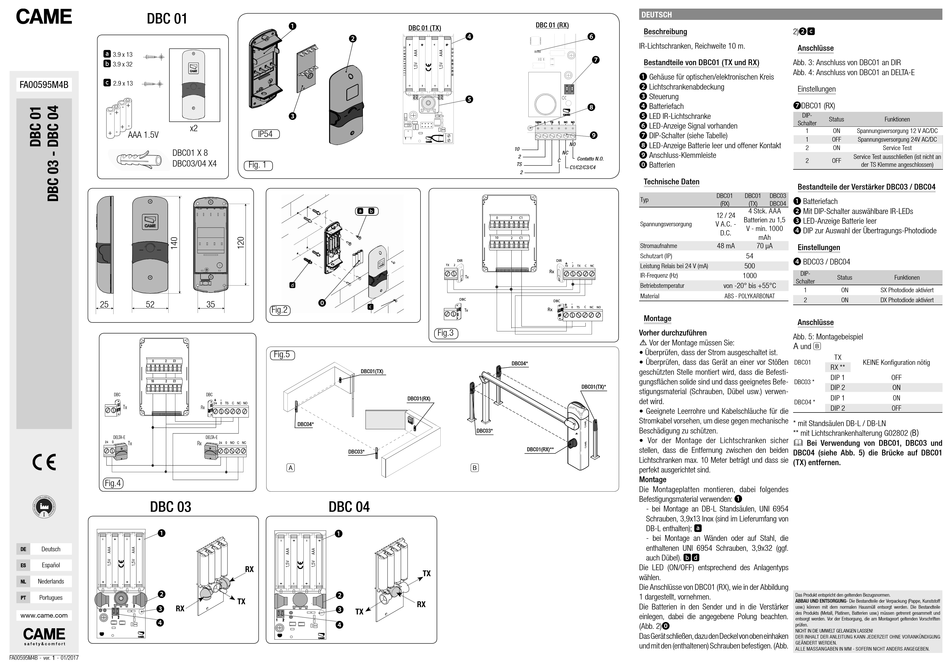

DEUTSCH
Beschreibung
IR-Lichtschranken, Reichweite 10 m.
❼

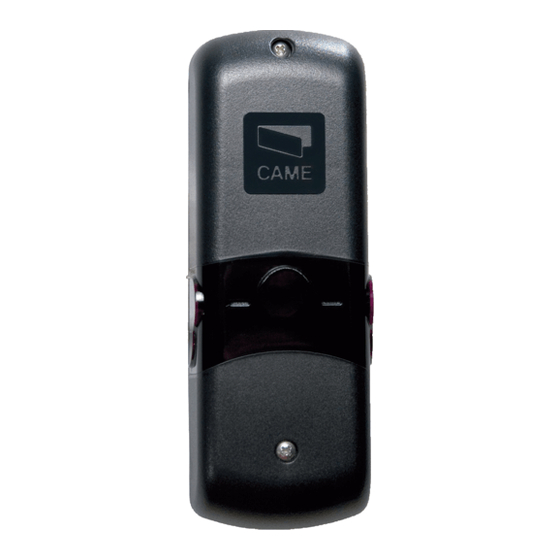

Bestandteile von DBC01 (TX und RX)
❶ Gehäuse für optischen/elektronischen Kreis
❷ Lichtschrankenabdeckung
❸ Steuerung
❹ Batteriefach
❺ LED IR-Lichtschranke
❻ LED-Anzeige Signal vorhanden
❾ ❼ DIP-Schalter (siehe Tabelle)
❽ LED-Anzeige Batterie leer und off ener Kontakt
❾ Anschluss-Klemmleiste
Batterien
Technische Daten
DBC01 DBC01
Typ
(RX) (TX)
4 Stck. AAA
12 / 24
Batterien zu 1,5
Spannungsversorgung V A.C. -
V - min. 1000
D.C.
mAh
48 mA 70 μA
Stromaufnahme
Schutzart (IP) 54
Leistung Relais bei 24 V (mA) 500
NC
IR-Frequenz (Hz) 1000
von -20° bis +55°C
Betriebstemperatur
Material ABS - POLYKARBONAT
NC NO
Montage
Vorher durchzuführen
Vor der Montage müssen Sie:
• Überprüfen, dass der Strom ausgeschaltet ist.
• Überprüfen, dass das Gerät an einer vor Stößen
geschützten Stelle montiert wird, dass die Befesti-
gungsflächen solide sind und dass geeignetes Befe-
stigungsmaterial (Schrauben, Dübel usw.) verwen-
det wird.
• Geeignete Leerrohre und Kabelschläuche für die
Stromkabel vorsehen, um diese gegen mechanische
Beschädigung zu schützen.
• Vor der Montage der Lichtschranken sicher
stellen, dass die Entfernung zwischen den beiden
Lichtschranken max. 10 Meter beträgt und dass sie
perfekt ausgerichtet sind.
Montage
Die Montageplatten montieren, dabei folgendes
Befestigungsmaterial verwenden: ❶
- bei Montage an DB-L Standsäulen, UNI 6954
Schrauben, 3,9x13 Inox (sind im Lieferumfang von
DB-L enthalten);
- bei Montage an Wänden oder auf Stahl, die
enthaltenen UNI 6954 Schrauben, 3,9x32 (ggf.
auch Dübel).
Die LED (ON/OFF) entsprechend des Anlagentyps
wählen.
Die Anschlüsse von DBC01 (RX), wie in der Abbildung
1 dargestellt, vornehmen.
Die Batterien in den Sender und in die Verstärker
einlegen, dabei die angegebene Polung beachten.
(Abb. 2)
Das Gerät schließen, dazu den Deckel von oben einhaken
und mit den (enthaltenen) Schrauben befestigen. (Abb.
2)❷
Anschlüsse
Abb. 3: Anschluss von DBC01 an DIR
Abb. 4: Anschluss von DBC01 an DELTA-E
Einstellungen
❼DBC01 (RX)
DIP-
Status Funktionen
Schalter
1 ON Spannungsversorgung 12 V AC/DC
1 OFF Spannungsversorgung 24V AC/DC
2 ON Service Test
Service Test ausschließen (ist nicht an
2 OFF
der TS Klemme angeschlossen)
Bestandteile der Verstärker DBC03 / DBC04
DBC03
❶ Batteriefach
DBC04
❷ Mit DIP-Schalter auswählbare IR-LEDs
❸ LED-Anzeige Batterie leer
❹ DIP zur Auswahl der Übertragungs-Photodiode
Einstellungen
❹ BDC03 / DBC04
DIP-
Status Funktionen
Schalter
1 ON SX Photodiode aktiviert
2 ON DX Photodiode aktiviert
Anschlüsse
Abb. 5: Montagebeispiel
A und
TX
DBC01 KEINE Konfiguration nötig
RX **
DIP 1 OFF
DBC03 *
DIP 2 ON
DIP 1 ON
DBC04 *
DIP 2 OFF
* mit Standsäulen DB-L / DB-LN
** mit Lichtschrankenhalterung G02802 (B)
 Bei Verwendung von DBC01, DBC03 und
DBC04 (siehe Abb. 5) die Brücke auf DBC01
(TX) entfernen.
Das Produkt entspricht den geltenden Bezugsnormen.
ABBAU UND ENTSORGUNG- Die Bestandteile der Verpackung (Pappe, Kunststoff
usw.) können mit dem normalen Hausmüll entsorgt werden. Die Bestandteile
des Produkts (Metall, Platinen, Batterien usw.) müssen getrennt gesammelt und
entsorgt werden. Vor der Entsorgung, die am Montageort geltenden Vorschriften
prüfen.
NICHT IN DIE UMWELT GELANGEN LASSEN!
DER INHALT DER ANLEITUNG KANN JEDERZEIT OHNE VORANKÜNDIGUNG
GEÄNDERT WERDEN.
ALLE MASSANGABEN IN MM - SOFERN NICHT ANDERS ANGEGEBEN.
