CAME MR8534 Bedienungsanleitung

ZUR SPÄTEREN VERWENDUNG AUFBEWAHREN
ZUM FARBDRUCK ENTWORFEN
MR8534/MR8570/MR8590

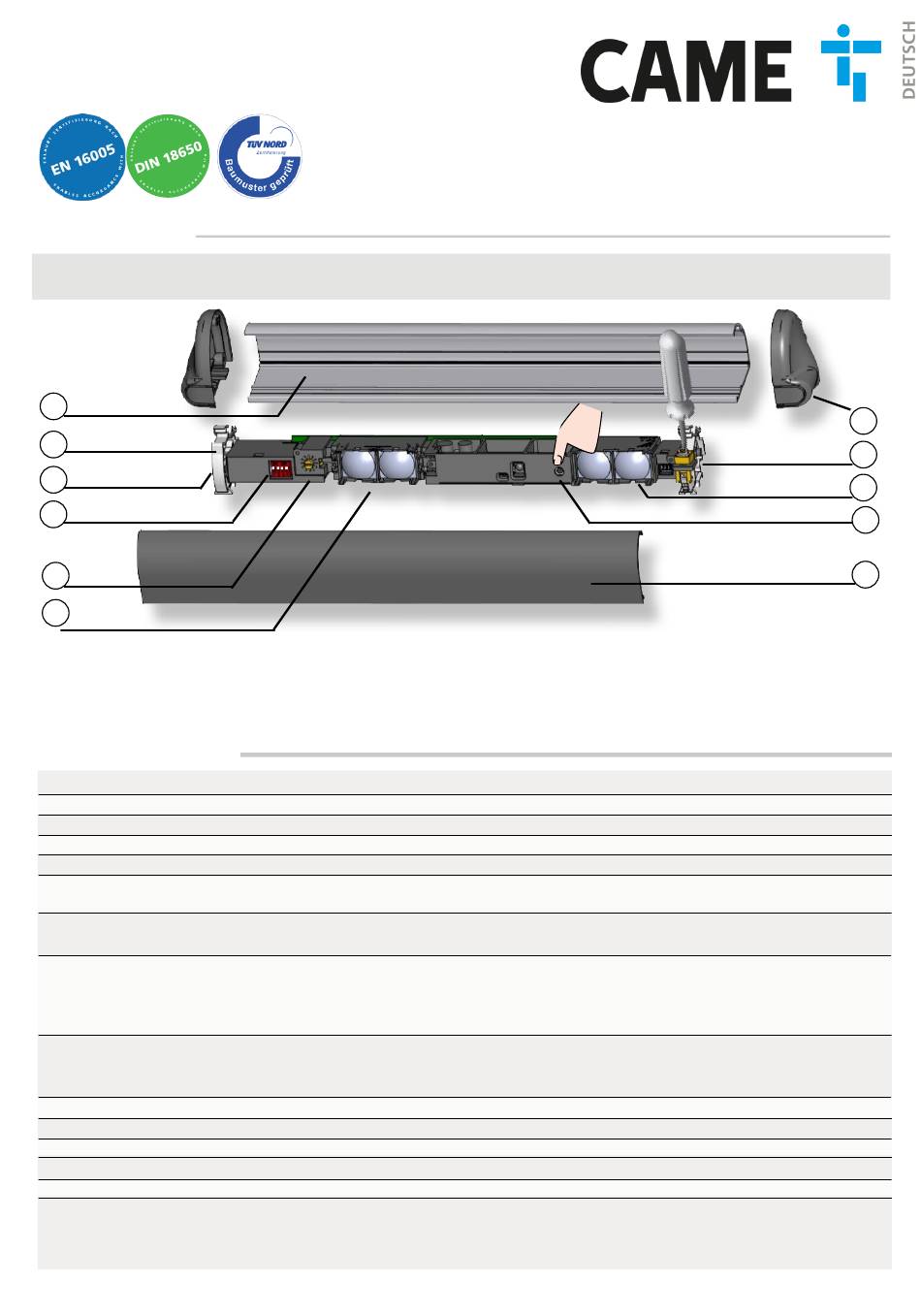

BESCHREIBUNG
Ist ein Aktivinfrarotsensor zur Absicherung von automatischen Karusselltüren.
Um den Bereich vor dem drehenden Türflügel abzusichern, müssen die Module an der Türoberkante montiert werden.
1
2
3
4
5
6
TECHNISCHE DATEN
Technologie:
Emissionsfeld:
Montagehöhe:
Reaktionszeit:
Max. Anwesenheitszeit:
Stromversorgung:
Stromaufnahme:
Ausgang:
Max. Kontaktspannung:
Max. Schaltstrom:
Max. Schaltleistung:
Eingang:
Max. Kontaktspannung:
Schaltschwelle:
Max Gesamtanzahl der Module:
Benötigte Reflektivität:
Schutzklasse:
Temperaturbereich:
Geschätzte Lebensdauer:
Konformität:
MR8534-70-90/FA01345M06 - 06/2019
ABSICHERUNGSSENSOR
FÜR AUTOMATISCHE KARUSSELLTÜREN
Bedienungsanleitung für Produktversion ab 0500 Siehe Produktetikett für
Seriennummer
1. Profil
2. Haltebock
3. Anschlussstecker
4. DIP-Schalter
5. Einlernschraube
6. Empfänger
Aktiv Infrarot mit Hintergrundausblendung
400 mm (B) x 70 mm (T) (4 Spots bei 2 m Montagehöhe)
1,3 m bis 3,5 m
64 ms (typ)
1 Minute
12 V - 24 V AC +/-10% ; 12 V - 30 V DC -5%/+10%
(Das Gerät darf nur an Schutzkleinspannungen (SELV) mit sicherer elektrischer Trennung betrieben werden)
95 mA @ 24 V AC/ 70 mA @ 24 V DC; 170 mA @ 12 V AC/ 130 mA @ 12 V DC (MASTER)
85 mA @ 24 V AC/ 60 mA @ 24 V DC; 180 mA @ 12 V AC/ 113 mA @ 12 V DC (andere Module)
2 Relais (Potentialfreier Kontakt)
42 V AC/DC
1 A (Ohmsche Last)
30 W (DC) / 42 VA (AC)
1 Optokoppler (Potentialfrei)
30 V
Hoch: >10 V; Tief: <1 V
4 (bis zu 6 bei 24 V DC)
min 5% bei IR-Wellenlänge von 850 nm
IP54
-25 °C bis +55 °C; 0-95% relative Luftfeuchtigkeit, nicht kondensierend
20 Jahre
DIN 18650-1: ch. 5.7.4; EN 16005 ch. 4.6.8;
EN 12978; IEC/EN 61508 (SIL2)
EN ISO 13849-1 Performance Level «c» CAT. 2
(unter der Bedingung dass der Türantrieb den Sensor mindestens einmal pro Türzyklus überwacht)
7. Seitenkappe
8. Haltebock mit Schraube zur
Winkeleinstellung
9. Sender (TX)
10. Drucktaster
11. Frontblende
Änderungen vorbehalten.
Alle Werte gemessen bei Optimalbedingungen.
7
8
9
10
11
