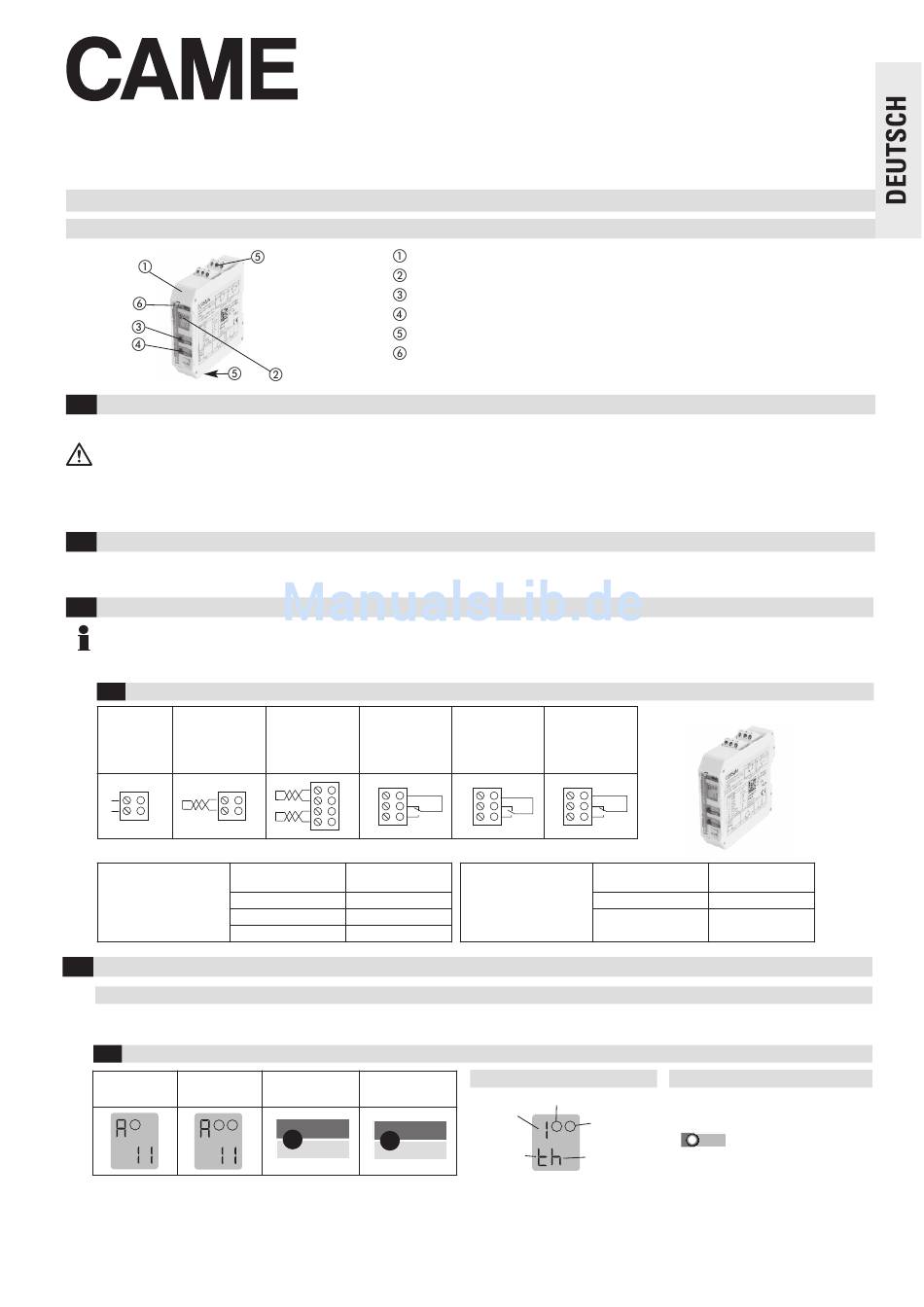

CAME SMA Originalbetriebsanleitung

Originalbetriebsanleitung
Allgemeines
1 Sicherheitshinweise
Diese Geräte und deren Zubehör dürfen nur gemäss der Betriebsanleitung betrieben werden (bestimmungsgemässer Gebrauch).
Diese Geräte und deren Zubehör dürfen nur von geschultem und qualifiziertem Personal in Betrieb genommen werden.
Diese Geräte dürfen nur mit den dafür vorgesehenen Betriebsspannungen und Parametern betrieben werden.
Treten Störungen auf, die nicht beseitigt werden können, Gerät ausser Betrieb setzen und zur Reparatur einschicken.
Diese Geräte dürfen nur vom Hersteller repariert werden. Eingriffe und Veränderungen sind unzulässig. Sie verlieren dadurch alle Garantie- und
Gewährleistungsansprüche.
2 Mechanische Montage im Schaltschrank
SMA / SMA 2 / SMA 220 wird auf eine 35 mm Hutschiene nach EN 50 022 im Schaltschrank montiert.
Die Klemmen sind steckbar und kodiert.
3 Elektrisches Anschliessen
Die Schleifenzuleitungen an einen Schleifendetektor sind mindestens 20 mal pro Meter zu verdrillen.
Bitte verdrahten Sie das Gerät entsprechend der Anschlussbelegung.
Achten Sie dabei auf die korrekte Belegung der Klemmen und die richtige Spannungsversorgung gemäss Seitenschild am Gerät.
3.1 Klemmenanschlussschema
A: B:
Versorgungs- Schleifen-
spannungs- anschluss
anschluss 1-Kanalgerät
AC A1
A2
AC
Anschlussmöglichkeiten Ausgang (abhängig von den bestellten Optionen):
Relaisbestückung:
Ausgang 1
1-Schleifengerät
Ausgang 2
Alarmausgang
4 Einstellmöglichkeiten Werte und Parameter
Allgemeines
Die Einstellungen der Geräte in diesem Kapitel werden anhand des 1-Schleifengerätes dargestellt und erklärt. Die Einstellungen für die
Schleife 2 bei einem 2-Schleifengerät sind entsprechend analog durchzuführen.
4.1 LCD-Anzeige und Bedienelemente
Standardanzeige Standardanzeige
1-Schleifengerät 2-Schleifengerät
1
1 2

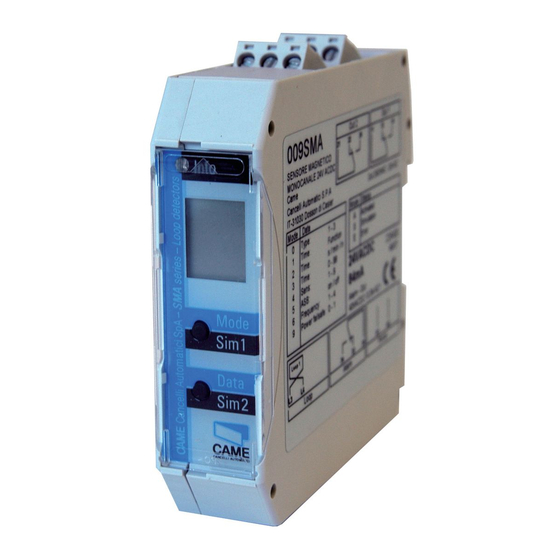

SMA / SMA 2 / SMA 220 Schleifendetektor DIN-Variante, Hutschienenmontage
LCD-Anzeige
«Mode»-Taste
«Data»-Taste
Anschlussklemmen
Info – Leuchtdiode
C: D:
Schleifen- Alarmausgang
anschluss Anschluss
2-Kanalgerät (optional)
L3
common
1 31
L3 L4
nc
32
L4 L5
2
34
no
L6
Ausgang
Anschlussbild:
E
F
D
Bedientaste Bedientaste
Mode Data
Sim1 Sim2
SMA - SMA2 - SMA220
Schleifendetektor für industrielle Tore,
Schranken-, Parkplatzanlagen und Poller
E: F:
Relais- Relais-
anschluss anschluss
Ausgang 1 Ausgang 2
common
common
11 21
nc nc
12 22
14 24
no no
Relaisbestückung:
Ausgang 1+2
2-Schleifengerät
Alarmausgang
Erläuterung der LCD-Anzeige
Schleife 1
Funktion
Schleife 2
1 2
Beispiel:
Zeitfunktion
Beispiel:
eingestellt
Parameter «h»
eingestellt
Ausgang
Anschlussbild:
E, F
D
Erläuterung der LED
Rot + grün: Aufstartphase
Konfiguration
Grün: Betrieb
Info Grün blinkend: Ausgang 1
oder/und 2
aktiviert
Rot blinkend: Fehlerfall
Rot + grün
blinkend: Simulation
1
