MR8204
Rilevatore di apertura & sicurezza
per porte scorrevoli
Tutt'altro utilizzo del rilevatore al di là della funzione descritta non può essere garantito dal costruttore.
Il produttore non sarà ritenuto responsabile di installazioni non corrette o di regolazioni inappropriate del rilevatore.

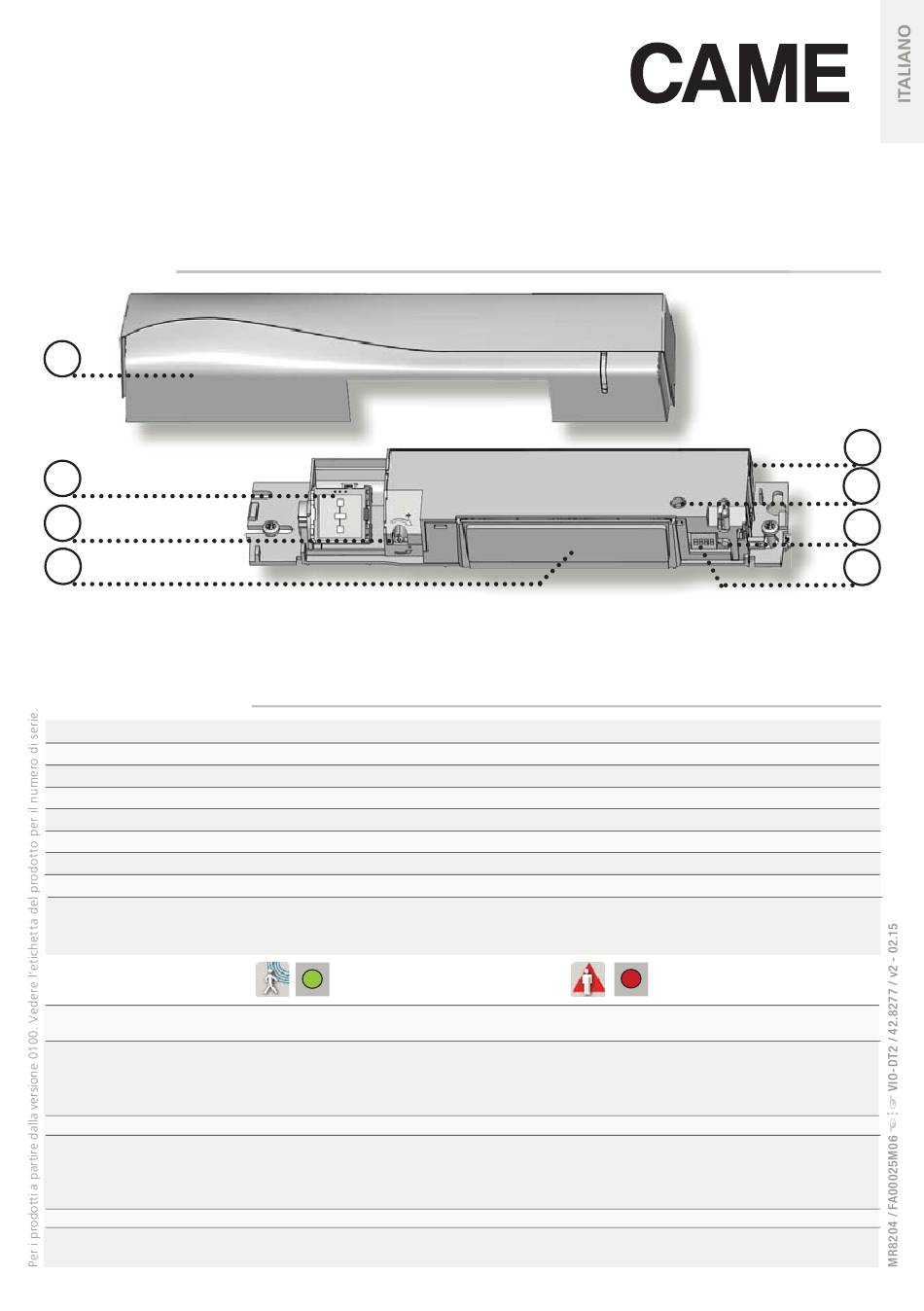

DESCRIZIONE
1
2
3
4
1. calotta
2. antenna radar
(campo largo)
3. regolazione di larghezza per campo radar
4. prisma infrarosso
(2 m)
SPECIFICHE TECNICHE
Alimentazione:
Consumo:
Altezza di montaggio:
Sensibilità dell'entrata monitoraggio:
Gamma di temperatura:
Grado di protezione:
Rumore:
Durata di vita stimata:
Certifi cazione:
Modo di rilevazione:
Tecnologia:
Angolo:
Uscita:
Tempo di mantenimento:
Tempo di risposta del
monitoraggio richiesto:
12 V - 30 V DC -5%/+10%
< 2.2 W
Da 1.8 m a 3 m
< 1 V : Log. L; > 10 V: Log. H (max. 30 V)
Da -25 °C a +55 °C
IP54
< 70 dB
20 anni
R&TTE 1999/5/EC; MD 2006/42/EC; LVD 2006/95/EC; ROHS 2 2011/65/EU; EN 16005:2012;
EN 12978:2009; EN IEC 62061:2005 SIL2, EN 61496-1:2012 ESPE Type 2; EN ISO 13849-1:2008 Pl
«c»
CAT.2
(a condizione che il sistema di controllo effettui il monitoraggio del rilevatore almeno una volta per ogni ciclo porta)
LED
VERDE
Movimento
Velocità min. di rilevazione: 5 cm/s
Radar doppler a microonde
Frequenza emessa: 24,150 GHz
Potenza irradiata: < 20 dBm EIRP
Densità di potenza emessa: < 5 mW/cm
Da 15 ° a 50 ° in elevazione (regolabile)
Relè allo stato solido
(senza potenziale, senza polarità)
Corrente max. d'uscita: 100 mA
Potenza d'interruzione max.: 42 V AC/DC
0.5 sec.
Le specifi che tecniche possono essere modifi cate senza preavviso. Misurato in condizioni specifi ce.
5. connettore principale
6. vite di regolazione per tende infrarosso
7. pulsante per setup o convalida della regolazione DIP
8. DIP-switch
(da far funzionare solo con unità di alimentazione compatibili con le normative SELV)
Presenza
Tempo di risposta standard: <256 ms
Infrarosso attivo con analisi di sfondo
Diametro dello spot: 0,1 m (standard)
Numero di spot: 24
2
Numero di tende: 2
Da -4 ° a +4 ° (regolabile)
Relè allo stato solido
(senza potenziale, senza polarità)
Corrente max. d'uscita: 100 mA
Potenza d'interruzione max.: 42 V AC/DC
da 0.3 sec. a 1 s (non regolabile)
Standard: < 5 ms
LED
ROSSO
5
6
7
8
