CAME DBC01 Installationsanleitung

DBC 03 - DBC 04
DE
„WICHTIGE SICHERHEITSHINWEISE FÜR DIE INSTALLATION "
„ACHTUNG: EINE UNKORREKTE INSTALLATION KANN SCHWERE SCHÄDEN
VERURSACHEN – DAHER MÜSSEN SÄMTLICHE INSTALLATIONSANWEISUN-
GEN GENAU BEFOLGT WERDEN"
„DAS VORLIEGENDE HANDBUCH IST AUSSCHLIESSLICH FÜR FACHLEUTE
BZW. ANDERE SACHKUNDIGE PERSONEN BESTIMMT"
Zeichenerklärung
Dieses Symbol kennzeichnet besonders aufmerksam
durchzulesende Anleitungen
Dieses Symbol kennzeichnet Sicherheitsbestimmungen.
Dieses Symbol kennzeichnet Anmerkungen für den Benutzer.
Bezugsnormen
Für das besagte Produkt wurden die nachstehenden Bezugsnormen
berücksichtigt: EN 12978, UNI EN 954-1, CEI EN 60335-1, UNI EN
12453.
Wartecker GmbH
Vestenthal 137
4431 Haidershofen
Tel: 07434/ 424 21-0
Fax: 07434/ 424 21-19
o ce@wartecker.at
wartecker.at
DBC 01
KABELLOSE LICHTSCHRANKE
INSTALLATIONSALEITUNG
Beschreibung der Vorrichtungen
Das Produkt wurde von der CAME CANCELLI AUTOMATICI S.p.A.
geplant und konstruiert. 24 Monate Garantie – sofern keine
eigenständigen Änderungen durchgeführt wurden.
DBC 01
Zweiteilige Sicherheitsvorrichtung:
- Infrarotempfangsgerät 12/24V AC/DC
LED zur Batteriekontrolle (wenn das LED auf dem Empfangsgerät
blinkt, beträgt die Betriebsdauer der Batterie auf dem Sendegerät
noch ca. einen Monat)
Batteriebetriebenes Infrarotsendegerät (4 Batterien des Typs 1,5V AAA)

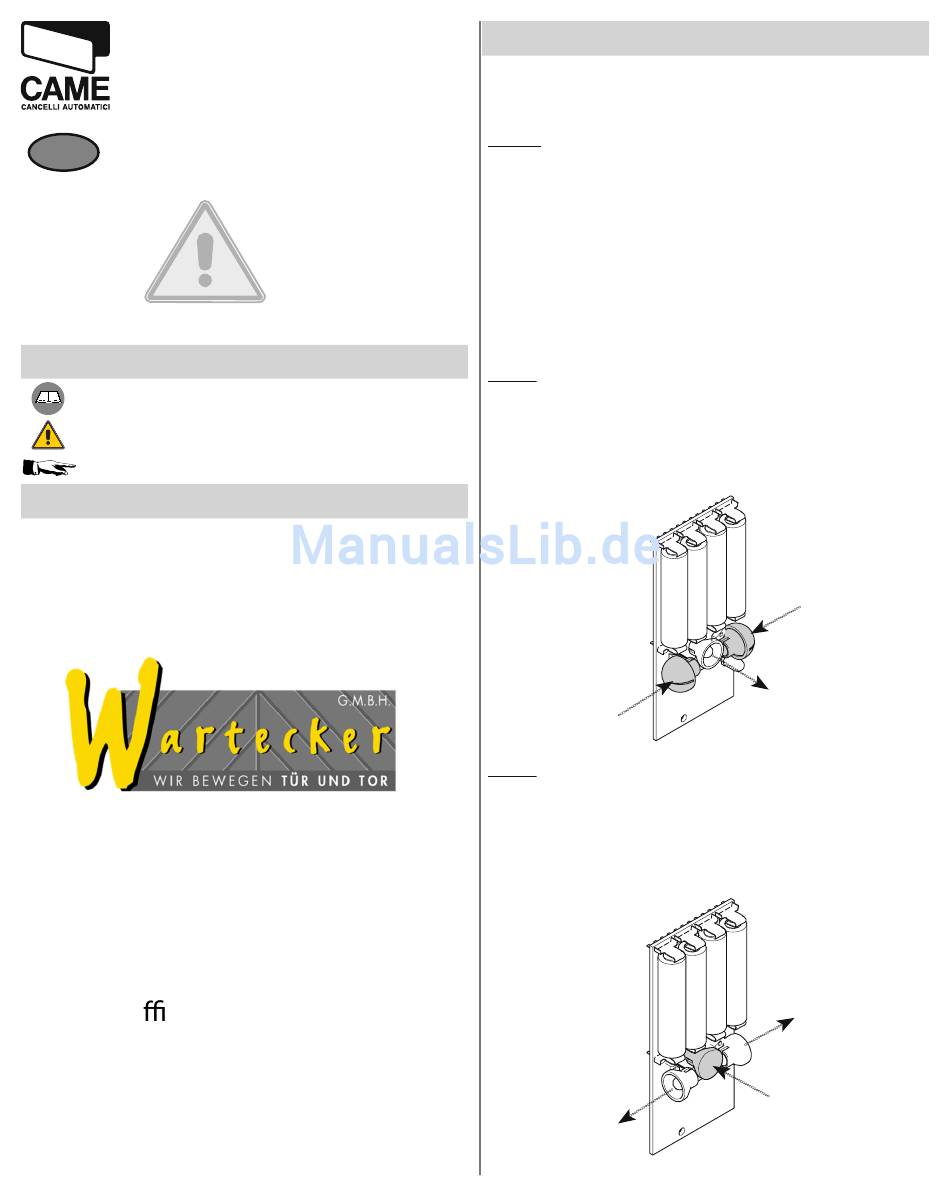

DBC 03
- Infrarotumsetzer bestehend aus einer zentralen Fotodiode
(Empfänger) und zwei seitlich liegenden Fotodioden (Sender)
– Senderichtung kann durch DIP ausgewählt werden.
Batteriebetrieben (4 Batterien des Typs 1,5V AAA)
RX
DBC 04
- Infrarotumsetzer bestehend aus einer zentralen Fotodiode
(Empfänger) und zwei seitlich liegenden Fotodioden (Sender)
– Senderichtung kann durch DIP ausgewählt werden.
Batteriebetrieben (4 Batterien des Typs 1,5V AAA)
TX
RX
TX
TX
RX
