Anleitung E-WS 125-950 SPK4
D
Sicherheitshinweise
Die entsprechenden Sicherheitshinweise entnehmen
Sie bitte den beiliegenden Heftchen.
Betriebsanleitung für Winkelschleifer
VERWENDUNG
Der Winkelschleifer ist zum Trenn- und Schrupp-
schleifen von Metallen und Gestein unter Verwend-
ung der entsprechenden Trenn- oder Schrupp-
scheibe bestimmt.
SPANNUNG
Prüfen Sie vor der Inbetriebnahme, ob die auf dem
Typenschild angegebene Spannung mit der
Netzspannung übereinstimmt. Die Netzspannung
sollte in keinem Fall um mehr als 10 % von der
angegebenen Nennspannung abweichen.
SCHALTER (Bild 1)
Der Winkelschleifer ist mit einem Sicherheitsschalter
zur Unfallverhütung ausgestattet.
Zum Einschalten die Sperrtaste (1) nach vorne
schieben und die Schaltertaste (2) drücken. Zum
Ausschalten die Schaltertaste (2) loslassen.
AUSTAUSCH DER SCHLEIFSCHEIBEN
Netzstecker ziehen!

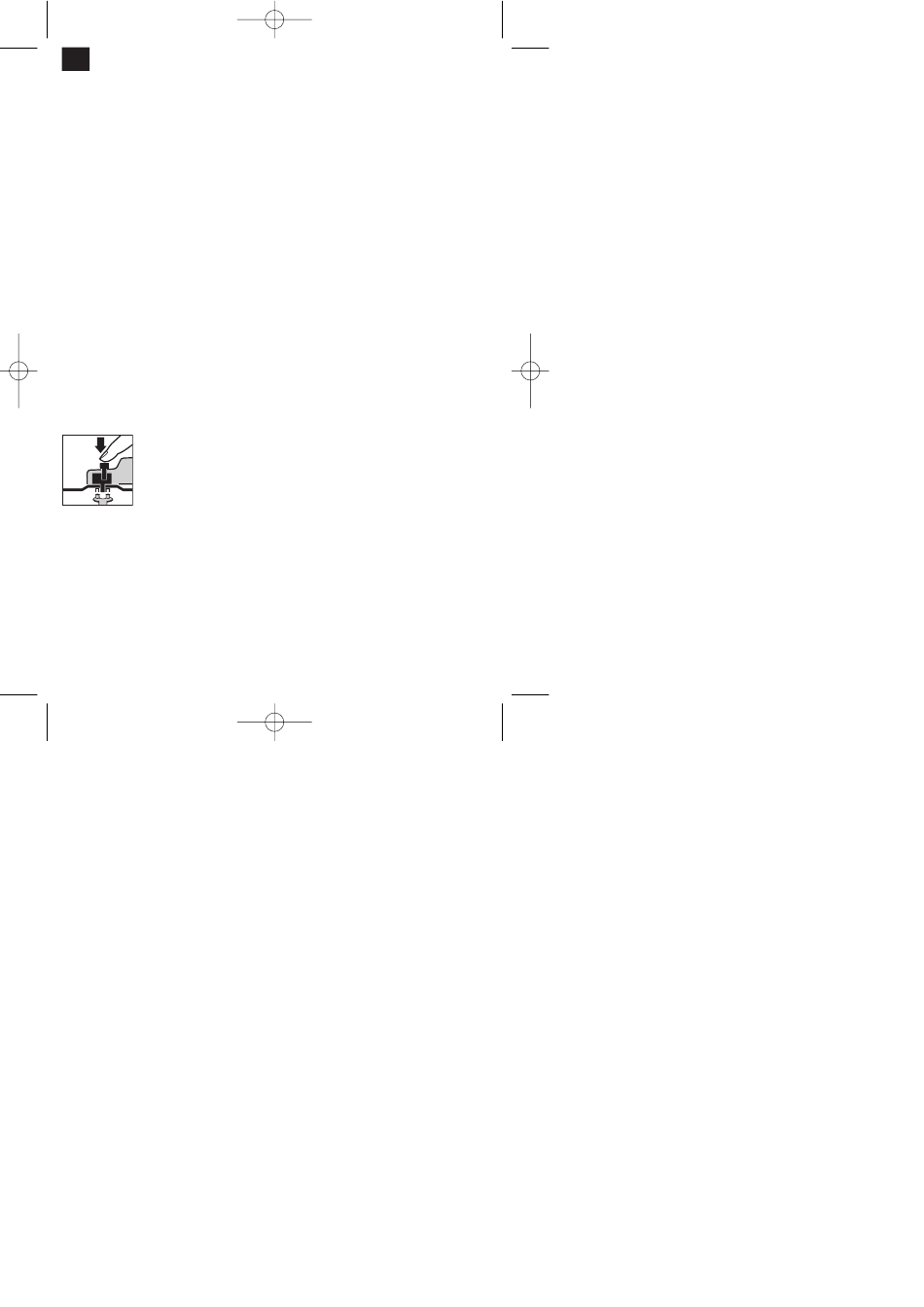

Einfacher Scheibenwechsel durch
Spindelarretierung.
Spindelarretierung drücken und
STOP
Schleifscheibe einrasten lassen.
Die Flanschmutter mit dem
Stirnlochschlüssel öffnen.
Schleif- oder Trennscheibe
wechseln und Flanschmutter mit
dem Stirnlochschlüssel
festziehen.
Achtung:
Spindelarretierung nur bei stillstehendem Motor
und Schleifspindel drücken!
Die Spindelarretierung muß während des
Scheibenwechsels gedrückt bleiben!
Bei Schleif- oder Trennscheiben bis ca. 3 mm Dicke,
die Flanschmutter mit der Planseite zur Schleif- oder
Trennscheibe aufschrauben.
PROBELAUF NEUER SCHLEIFSCHEIBEN
Den Winkelschleifer mit montierter Schleif- oder
Trennscheibe mindestens 1 Minute im Leerlauf
laufen lassen. Vibrierende Scheiben sofort
4
09.08.2006
12:51 Uhr
Seite 4
austauschen.
MOTOR
Der Motor muß während der Arbeit gut belüftet
werden, daher müssen die Lüftungsöffnungen immer
sauber gehalten werden.
ZUSATZHANDGRIFF (Bild 2)
Der Winkelschleifer ist mit einem speziellen Handgriff
ausgestattet, welcher der jeweiligen Arbeitsposition
angepasst werden kann. Zum Fixieren des Zuzsatz-
handgriffes, die Kontermutter (1) ganz auf den Zu-
satzhandgriff aufschrauben. anschliessend den Zu-
satzhandgriff ebenfalls ganz auf den Winkelschleifer
aufschrauben. Nun den Handgriff auf die gewün-
schte Position einstellen und mit der Kontermutter (1)
sichern.
Achtung! Das Gewinde des Zusatzhandgriffes muss
soweit wie möglich in den Winkelschleifer geschraubt
werden.
SCHLEIFSCHEIBEN
Die Schleif- oder Trennscheibe darf nie größer als
der vorgeschriebene Durchmesser sein.
Kontrollieren Sie vor dem Einsatz der Schleif- oder
Trennscheibe deren angegebene Drehzahl. Die
Drehzahl der Schleif- oder Trennscheibe muß höher
sein als die Leerlaufdrehzahl des Winkelschleifers.
Verwenden Sie nur Schleif- und Trennscheiben die
für eine minimale Drehzahl von 11.000 min
eine Umfangsgeschwindigkeit vom 80 m/sec.
zugelassen sind.
ARBEITSHINWEISE
Schruppschleifen
Der beste Erfolg beim Schruppschleifen wird
erreicht, wenn Sie die Schleifscheibe in einem
Winkel von 30° bis 40° zur Schleifebene ansetzen
und gleichmäßig über das Werkstück hin- und herbe-
wegen.
Trennschleifen
Bei Trennarbeiten den Winkelschleifer in der
Schneidebene nicht verkanten. Die Trennscheibe
muß eine saubere Schnittkante aufweisen.
Zum Trennen von harten Gestein verwenden Sie am
besten eine Diamant-Trennscheibe.
Asbesthaltige Materialien dürfen nicht bearbeitet
werden!
-1
