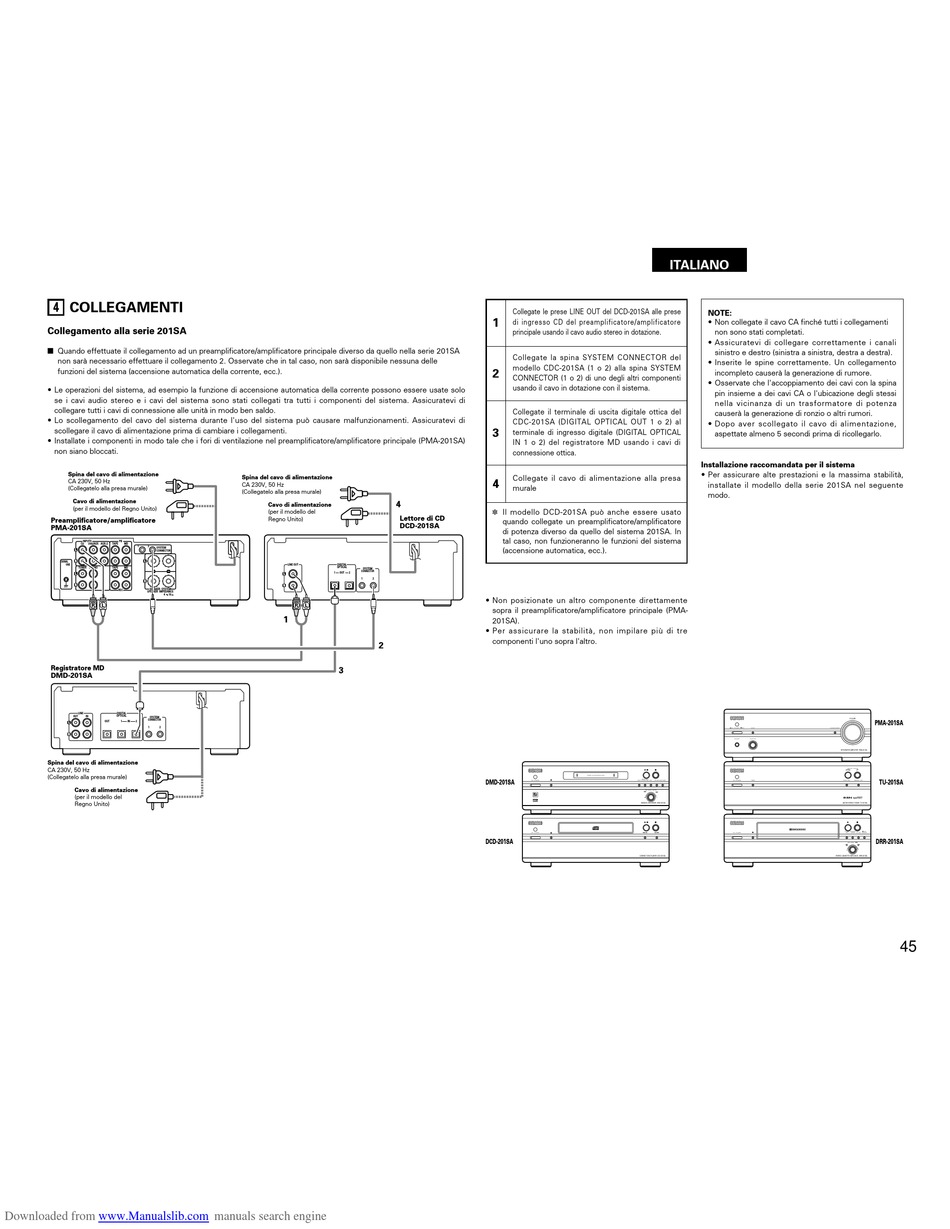

COLLEGAMENTI

Collegamento alla serie 201SA
Quando effettuate il collegamento ad un preamplificatore/amplificatore principale diverso da quello nella serie 201SA
2
non sarà necessario effettuare il collegamento 2. Osservate che in tal caso, non sarà disponibile nessuna delle
funzioni del sistema (accensione automatica della corrente, ecc.).
• Le operazioni del sistema, ad esempio la funzione di accensione automatica della corrente possono essere usate solo
se i cavi audio stereo e i cavi del sistema sono stati collegati tra tutti i componenti del sistema. Assicuratevi di
collegare tutti i cavi di connessione alle unità in modo ben saldo.
• Lo scollegamento del cavo del sistema durante l'uso del sistema può causare malfunzionamenti. Assicuratevi di
scollegare il cavo di alimentazione prima di cambiare i collegamenti.
• Installate i componenti in modo tale che i fori di ventilazione nel preamplificatore/amplificatore principale (PMA-201SA)
non siano bloccati.
Spina del cavo di alimentazione
CA 230V, 50 Hz
(Collegatelo alla presa murale)
Cavo di alimentazione
(per il modello del Regno Unito)
Preamplificatore/amplificatore
PMA-201SA
INPUTS PB
CD DVD/AUX AUX-2 TAPE MD
1 2
SYSTEM
L CONNECTOR
R L
SIGNAL
GND
TUNER PHONO TAPE MD
L
R
R
SPEAKER SYSTEM
REC
SPEAKER IMPEDANCE
4 16
Registratore MD
DMD-201SA
LINE DIGITAL
OUT IN OPTICAL
SYSTEM
CONNECTOR
OUT 1 IN 2
L
1 2
R
Spina del cavo di alimentazione
CA 230V, 50 Hz
(Collegatelo alla presa murale)
Cavo di alimentazione
(per il modello del
Regno Unito)
Downloaded from www.Manualslib.com
Spina del cavo di alimentazione
CA 230V, 50 Hz
(Collegatelo alla presa murale)
Cavo di alimentazione
(per il modello del
Regno Unito)
LINE OUT DIGITAL
OPTICAL
SYSTEM
CONNECTOR
1 OUT 2
L
1 2
R
manuals search engine
Collegate le prese LINE OUT del DCD-201SA alle prese
1
di ingresso CD del preamplificatore/amplificatore
principale usando il cavo audio stereo in dotazione.
Collegate la spina SYSTEM CONNECTOR del
modello CDC-201SA (1 o 2) alla spina SYSTEM
2
CONNECTOR (1 o 2) di uno degli altri componenti
usando il cavo in dotazione con il sistema.
Collegate il terminale di uscita digitale ottica del
CDC-201SA (DIGITAL OPTICAL OUT 1 o 2) al
3
terminale di ingresso digitale (DIGITAL OPTICAL
IN 1 o 2) del registratore MD usando i cavi di
connessione ottica.
Collegate il cavo di alimentazione alla presa
4
murale
Il modello DCD-201SA può anche essere usato
Lettore di CD
quando collegate un preamplificatore/amplificatore
DCD-201SA
di potenza diverso da quello del sistema 201SA. In
tal caso, non funzioneranno le funzioni del sistema
(accensione automatica, ecc.).
• Non posizionate un altro componente direttamente
sopra il preamplificatore/amplificatore principale (PMA-
201SA).
• Per assicurare la stabilità, non impilare più di tre
componenti l'uno sopra l'altro.
DMD-201SA
ON / STANDBY 5
ON / STANDBY 5
DCD-201SA
ITALIANO
NOTE:
• Non collegate il cavo CA finché tutti i collegamenti
non sono stati completati.
• Assicuratevi di collegare correttamente i canali
sinistro e destro (sinistra a sinistra, destra a destra).
• Inserite le spine correttamente. Un collegamento
incompleto causerà la generazione di rumore.
• Osservate che l'accoppiamento dei cavi con la spina
pin insieme a dei cavi CA o l'ubicazione degli stessi
nella vicinanza di un trasformatore di potenza
causerà la generazione di ronzio o altri rumori.
• Dopo aver scollegato il cavo di alimentazione,
aspettate almeno 5 secondi prima di ricollegarlo.
