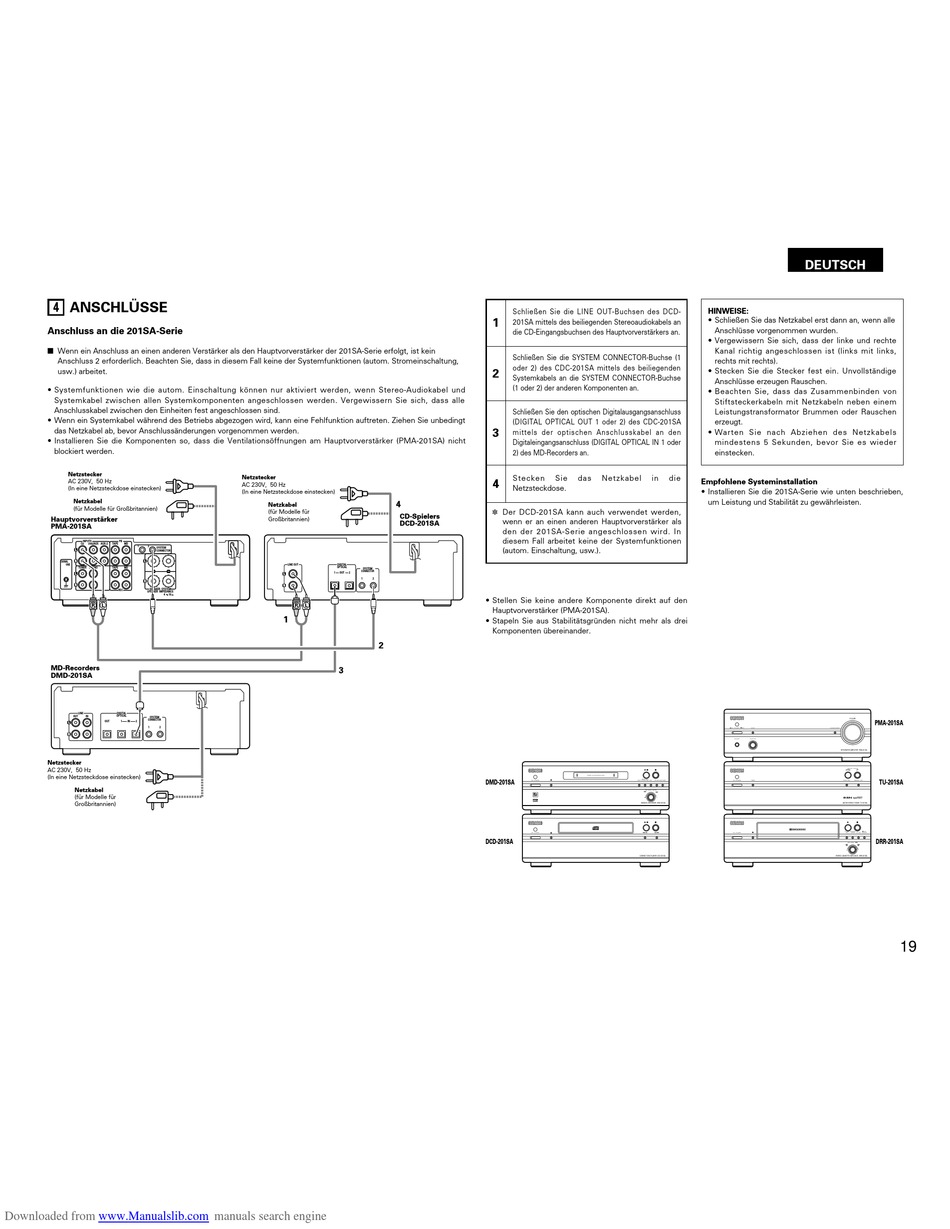

4 ANSCHLÜSSE

Anschluss an die 201SA-Serie

Wenn ein Anschluss an einen anderen Verstärker als den Hauptvorverstärker der 201SA-Serie erfolgt, ist kein
2
Anschluss 2 erforderlich. Beachten Sie, dass in diesem Fall keine der Systemfunktionen (autom. Stromeinschaltung,
usw.) arbeitet.
• Systemfunktionen wie die autom. Einschaltung können nur aktiviert werden, wenn Stereo-Audiokabel und
Systemkabel zwischen allen Systemkomponenten angeschlossen werden. Vergewissern Sie sich, dass alle
Anschlusskabel zwischen den Einheiten fest angeschlossen sind.
• Wenn ein Systemkabel während des Betriebs abgezogen wird, kann eine Fehlfunktion auftreten. Ziehen Sie unbedingt
das Netzkabel ab, bevor Anschlussänderungen vorgenommen werden.
• Installieren Sie die Komponenten so, dass die Ventilationsöffnungen am Hauptvorverstärker (PMA-201SA) nicht
blockiert werden.
Netzstecker
AC 230V, 50 Hz
(In eine Netzsteckdose einstecken)
Netzkabel
(für Modelle für Großbritannien)
Hauptvorverstärker
PMA-201SA
INPUTS PB
CD DVD/AUX AUX-2 TAPE MD
1 2
SYSTEM
L CONNECTOR
R L
SIGNAL
GND
TUNER PHONO TAPE MD
L
R
R
SPEAKER SYSTEM
REC
SPEAKER IMPEDANCE
4 16
MD-Recorders
DMD-201SA
LINE DIGITAL
OUT IN OPTICAL
SYSTEM
CONNECTOR
OUT 1 IN 2
L
1 2
R
Netzstecker
AC 230V, 50 Hz
(In eine Netzsteckdose einstecken)
Netzkabel
(für Modelle für
Großbritannien)
Downloaded from www.Manualslib.com
Netzstecker
AC 230V, 50 Hz
(In eine Netzsteckdose einstecken)
Netzkabel
(für Modelle für
Großbritannien)
LINE OUT DIGITAL
OPTICAL
SYSTEM
CONNECTOR
1 OUT 2
L
1 2
R
manuals search engine
Schließen Sie die LINE OUT-Buchsen des DCD-
1
201SA mittels des beiliegenden Stereoaudiokabels an
die CD-Eingangsbuchsen des Hauptvorverstärkers an.
Schließen Sie die SYSTEM CONNECTOR-Buchse (1
oder 2) des CDC-201SA mittels des beiliegenden
2
Systemkabels an die SYSTEM CONNECTOR-Buchse
(1 oder 2) der anderen Komponenten an.
Schließen Sie den optischen Digitalausgangsanschluss
(DIGITAL OPTICAL OUT 1 oder 2) des CDC-201SA
3
mittels der optischen Anschlusskabel an den
Digitaleingangsanschluss (DIGITAL OPTICAL IN 1 oder
2) des MD-Recorders an.
Stecken Sie das
4
Netzsteckdose.
Der DCD-201SA kann auch verwendet werden,
CD-Spielers
wenn er an einen anderen Hauptvorverstärker als
DCD-201SA
den der 201SA-Serie angeschlossen wird. In
diesem Fall arbeitet keine der Systemfunktionen
(autom. Einschaltung, usw.).
• Stellen Sie keine andere Komponente direkt auf den
Hauptvorverstärker (PMA-201SA).
• Stapeln Sie aus Stabilitätsgründen nicht mehr als drei
Komponenten übereinander.
DMD-201SA
ON / STANDBY 5
ON / STANDBY 5
DCD-201SA
HINWEISE:
• Schließen Sie das Netzkabel erst dann an, wenn alle
Anschlüsse vorgenommen wurden.
• Vergewissern Sie sich, dass der linke und rechte
Kanal richtig angeschlossen ist (links mit links,
rechts mit rechts).
• Stecken Sie die Stecker fest ein. Unvollständige
Anschlüsse erzeugen Rauschen.
• Beachten Sie, dass das Zusammenbinden von
Stiftsteckerkabeln mit Netzkabeln neben einem
Leistungstransformator Brummen oder Rauschen
erzeugt.
• Warten Sie nach Abziehen des Netzkabels
mindestens 5 Sekunden, bevor Sie es wieder
einstecken.
Netzkabel in die
Empfohlene Systeminstallation
• Installieren Sie die 201SA-Serie wie unten beschrieben,
um Leistung und Stabilität zu gewährleisten.
™ ON / STANDBY ¡ OFF MODE
PHONES FUNCTION
1 3 2
POWER LOADING MECHANISM
MEMO REC /
INPUT CHARACTER EDIT CD SRS MULTI REC ON / STANDBY TIMER
REC LEVEL / ENTER
8 9
+
MINIDISC RECORDER DMD-201SA
1 3 2
C
ON / STANDBY 5
8/6 7/9
TRACK INDEX TIME
M S
COMPACT DISC PLAYER DCD-201SA
DEUTSCH
VOLUME
PMA-201SA
SOURCE DIRECT
INTEGRATED AMPLIFIER PMA-201SA
PRESET / TUNING
DOWN UP
TU-201SA
BAND / RDS MEMORY / SET
MHz CH
TUNED STEREO AUTO
AM-FM STEREO TUNER TU-201SA
1 2
DOLBY REVERSE 4 REC
NR / RESET CD SRS / REC MUTE
DRR-201SA
REC LEVEL / 0 1
8 9
L 6 7
dB -60 -40 -30 -20 -12 -6 -2 0
R
+
DOLBY NR B
3
STEREO CASSETTE TAPE DECK DRR-201SA
19
