Inhaltszusammenfassung für TEFAL FP 4101 VITACOMPACT

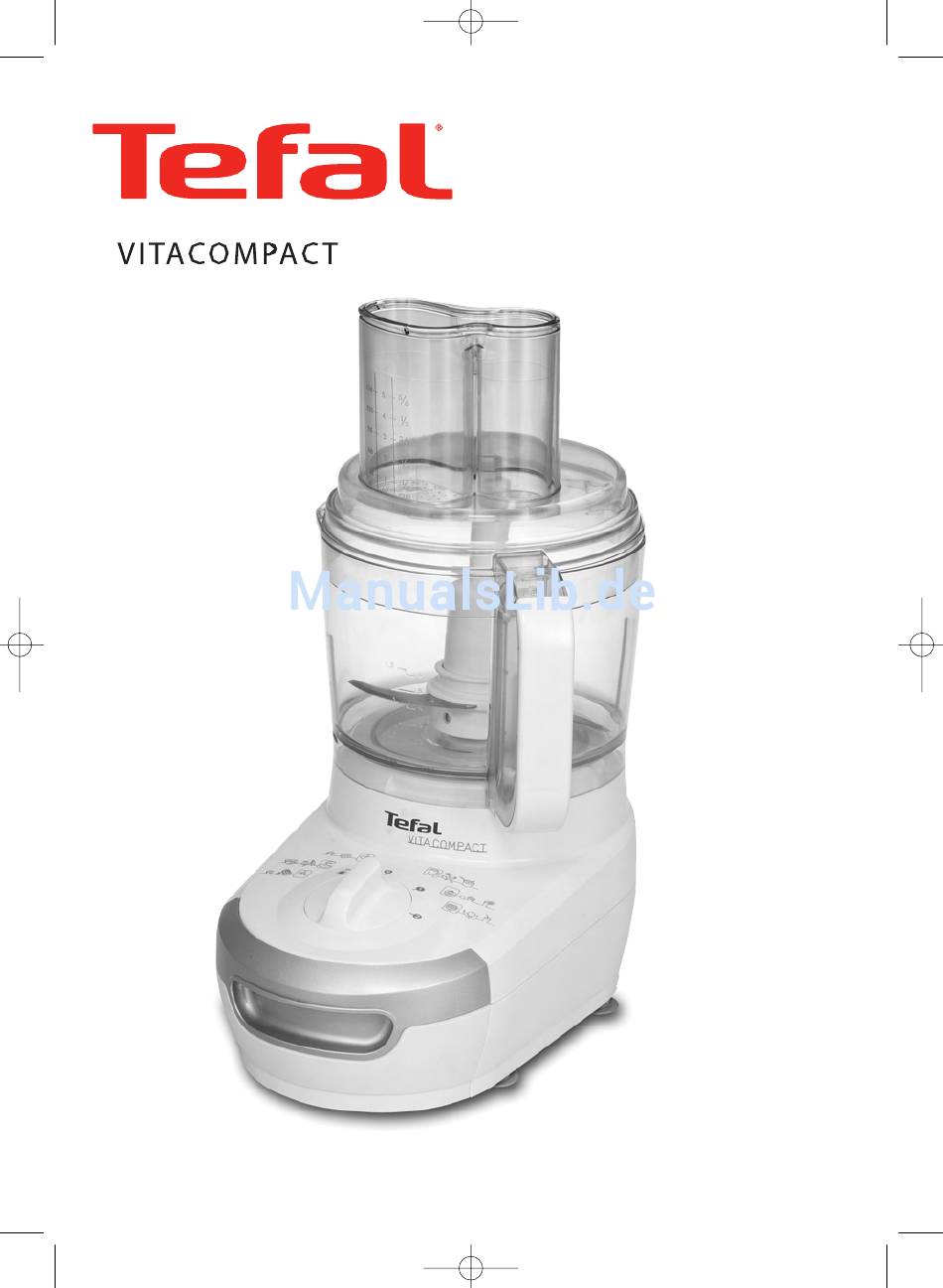

- Seite 1 09/06 18/10/06 16:27 Page 1 www.tefal.com...
- Seite 2 couv+ dessins 09/06 18/10/06 16:27 Page 2...
- Seite 3 couv+ dessins 09/06 18/10/06 16:28 Page 3 m4-1 m4-2 m4-3 m4-4 m5 m4 m3 m2 m4-1 m4-2 m5 m4 m3 m2 q3-1 q3-2...
- Seite 4 couv+ dessins 09/06 18/10/06 16:28 Page 4 fig.1a fig.1b fig.1c fig.2a fig.2b fig.2c fig.3 fig.4 fig.5 fig.6 fig.7 fig.8...
- Seite 5 couv+ dessins 09/06 18/10/06 16:28 Page 5 fig.9 fig.10a fig.10b fig.10c fig.10d fig.10e fig.10f fig.10g fig.11a fig.11b fig.11c...
- Seite 6 Beschreibung Mahlwerk Motorblock Deckel Motorblock-Antrieb Behälter Wählschalter zum Einstellen der Geschwindigkeit: Position 0-1-2-Pulse (Intervallbetrieb) Getriebe des Fleischwolfs Einheit transparente Arbeitsschüssel Fleischwolf ma : Fleischwolf aus Metall Stopfer mit Messeinteilung mb : Fleischwolf aus Plastik Deckel mit Einfüllstutzen Gehäuse Arbeitsschüssel Schnecke Messer Antriebsspindel Lochscheiben (zum Hacken von Fleisch)
- Seite 7 Inbetriebnahme - Waschen Sie vor der ersten Inbetriebnahme alle Zubehörteile mit hei- Die Nummerierung der Abschnitte ßem Seifenwasser ab (siehe Abschnitt Reinigung). anschließend entspricht der Nummerierung der abspülen und abtrocknen. Schemazeichnungen in den Kästchen. - Stellen Sie den Motorblock auf eine ebene, saubere und trockene Fläche. - Bringen Sie die benötigte Zubehöreinheit am Gerât an.
- Seite 8 KNETEN/ MISCHEN (je nach Modell) - Benutzen Sie je nach Modell das Metallmesser (d1) oder den Knethaken aus Plastik (d2). - Stellen Sie den Wählschalter zum Einstellen der Geschwindigkeit (a2) auf Position 2, um das Gerät in Betrieb zu setzen. Folgende Mengen können geknetet werden: - 1 kg schwerer Teig wie Weißbrotteig, Mürbeteig…...
- Seite 9 5. Emulgieren/schlagen/schaumig rühren ZU VERWENDENDES ZUBEHÖR - Einheit Arbeitsschüssel (b). Setzen Sie die - Antriebsspindel (c). Emulgierscheibe - Emulgierscheibe (f). richtig herum auf: siehe Zeichnung Kästchen 5. MONTAGE DER ZUBEHÖRTEILE - Setzen Sie die Arbeitsschüssel (b3) auf den Motorblock (a), ohne sie zu verriegeln. - Setzen Sie die Emulgierscheibe (f) auf die Antriebsspindel (c) und verriegeln Sie sie.
- Seite 10 Tipps: - Wenn sich beim Mischen Zutaten an den Wänden des Mixkruges festsetzen, muss das Gerät ausgeschaltet und aus- gesteckt werden. Nehmen Sie die Einheit Mixkrug vom Gehäuse des Geräts ab. Kratzen Sie die Zubereitung mit der Spatel von den Wänden ab, damit sie auf das Messer fällt. Achten Sie darauf, Ihre Hände und Finger nicht in den Mixkrug zu stecken und nicht in die Nähe des Messers geraten zu lassen.
- Seite 11 8. Auspressen von Zitrusfrüchten ( ( j j e e n n a a c c h h M M o o d d e e l l l l ) ) ZU VERWENDENDES ZUBEHÖR Einheit Zitruspresse (g). MONTAGE DER ZUBEHÖRTEILE - Stecken Sie die Spindel (g4) auf den Motorblock-Antrieb (a1).
- Seite 12 10. Hacken/formen/auspressen ( ( j j e e n n a a c c h h M M o o d d e e l l l l ) ) FLEISCHWOLF AUS METALL ODER PLASTIK ZU VERWENDENDES ZUBEHÖR - Einheit Getriebe (l) und Fleischwolf (m). VOR DER ERSTEN INBETRIEBNAHME Reinigen Sie den Fleischwolf mit heißem Seifenwasser und trocknen Sie ihn gleich danach sorgfältig ab.
- Seite 13 - Gehen Sie vorsichtig mit den scharfen Teilen um. - Reinigen Sie alle Zubehörteile mit heißem Seifenwasser, spülen Sie sie ab und trocknen Sie sie sorgfältig. - Die Lochscheibe (m4) und das Messer (m3) müssen mit Speiseöl gefettet werden. - Lassen Sie keine Feuchtigkeit in das Getriebe eindringen. Wischen Sie es einfach mit einem leicht angefeuchteten Tuch ab.
- Seite 14 10f : Kebbe-Vorsatz (je nach Modell) Dieses Zubehörteil für den Fleischwolf aus Metall (ma) dient zur Herstellung von kleinen Fleischbällchen ZU VERWENDENDES ZUBEHÖR Bitte beachten: - Kebbe-Vorsatz (p), Getriebe (l) und Fleischwolf aus Metall (ma). Bei diesem Zubehörteil MONTAGE DER ZUBEHÖRTEILE kommen weder - Führen Sie die Schnecke (m2) in das Gehäuse (m1) des Fleischwolfs aus Metall (ma) ein.
-
Seite 15: Was Tun, Wenn Das Gerät Nicht Funktioniert
11. Aufbewahrung der Zuberhörteile : Aufbewahrung der Zitruspresse: die Spindel (g4) der Zitruspresse (g) kann unter dem Behälter (g3) aufbewahrt werden, um sicherzustellen, dass diese nicht verlegt wird oder verloren geht. 11b : Ihre Küchenmaschine ist ausgestattet mit: - einer Aufbewahrungslade (r), in der das Metallmesser (d1), die Antriebsspindel (c), die 2 Gemüseschneider -Scheiben sowie die Emulgierscheibe (f) verstaut werden können. -
Seite 16: Entsorgung Von Elektrischen Und Elektronischen Geräten
16. Entsorgung von elektrischen und elektronischen Geräten Schützen Sie die Umwelt! Ihr Gerät enthält zahlreiche wieder verwertbare oder recycelbare Materialien. Bitte geben Sie Ihr Gerät zur Entsorgung zu einer geeigneten Sammelstelle Ihrer Stadt oder Gemeinde. 17. Zubehör Sie können Ihr Gerät auf Ihre persönlichen Bedürfnisse abstimmen und bei Ihrem Fachgeschäft oder bei einem zugelassenen SEB Kundendienstzentrum folgende Zubehörteile erwerben: Edelstahl-Lochscheibe zum Frittenschneiden (Lochscheibe E) Edelstahl-Lochscheibe zum Reiben von Kokosnuss und Parmesan... - Seite 17 Pizzateig 150g Mehl 90g lauwarmes Wasser 2 Essl ffel Oliven l 1/2 P ckchen B ckerhefe Geben Sie Mehl, Salz und Bäckerhefe in die mit dem Metallmesser ausgestattete Arbeitsschüssel der Küchenmaschine. Lassen Sie das Gerät auf Geschwindigkeit 2 laufen und geben Sie sofort in den ersten Sekunden das lauwarme Wasser und das Olivenöl durch den Einfüllstutzen des Deckels dazu.
