- Seite 1 Originalbetriebsanleitung………...… 3 - 11 Original Instructions..…....12 - 19 Original brugsanvisning …………… 20 - 27 EHD 1801 Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 3: Wichtige Sicherheitshinweise

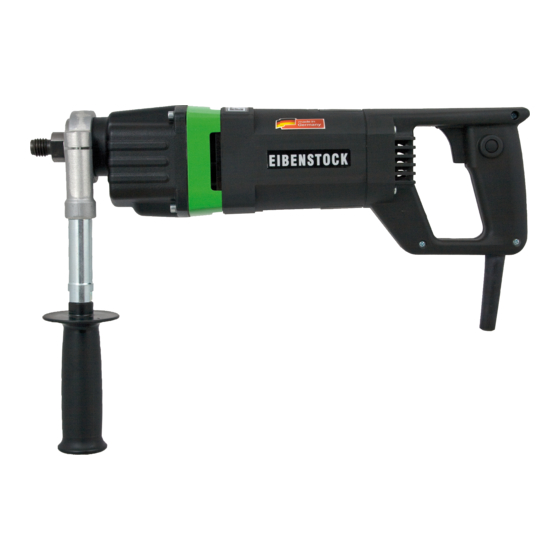

DEUTSCH Wichtige Sicherheitshinweise Warnzeichen Warnung vor allgemeiner Gefahr Warnung vor gefährlicher elektrischer Spannung Warnung vor heißer Oberfläche Maschine, Bohrkrone und Bohrständer sind schwer – Vorsicht Quetschgefahr Zu Ihrem Schutz sollten Sie folgende Schutzmaßnahmen treffen Gehörschutz benutzen Augenschutz benutzen Schutzhelm benutzen Schutzhandschuhe benutzen Schutzschuhe benutzen Staubmaske tragen... - Seite 4 Die Diamant - Kernbohrmaschine EHD 1801 ist nur für den professionellen Einsatz bestimmt und darf nur von unterwiesenen Personen bedient werden. Die EHD 1801 ist in Verbindung mit einer Staubabsaugung und den dafür geeigneten Bohrkronen zum Bohren in Ziegel, Kalksandstein, Porenbeton u.ä. (Beton und Stein ausgenommen) bestimmt.
- Seite 5 Wird bei der Arbeit die Anschlussleitung beschädigt oder durchtrennt, diese nicht berühren, sondern sofort den Netzstecker ziehen. Gerät niemals mit beschädigter Anschlussleitung betreiben. Überprüfen Sie vor dem Bohren in Decken und Wänden die Bohrstelle auf verdeckt liegende Strom-, Gas- und Wasserleitungen oder andere Medien.
- Seite 6 20 m 40 m 230V 50 m 80 m Zusatzhandgriff Im Handbetrieb ist die EHD 1801 nur mit dem montierten Zusatzhandgriff zu verwenden. Dieser wird auf den Spannhals aufgesteckt und durch Drehen des Griffstückes befestigt. Downloaded from www.Manualslib.com manuals search engine...
- Seite 7 Ein-/ Ausschalten Momentschaltung Einschalten: Ein-Aus-Schalter drücken Ausschalten: Ein-Aus-Schalter loslassen Dauerschaltung Einschalten: Ein-Aus-Schalter drücken und in gedrücktem Zustand mit Feststellknopf arretieren Ausschalten: Ein-Aus-Schalter erneut drücken und wieder loslassen Achtung! Benutzen Sie den Feststellknopf nur im Ständerbetrieb. Die Anwendung im Handbetrieb ist untersagt. Bei jedem maschinell bedingten Stillstand oder einer Unterbrechung der Stromversorgung ist der Feststellknopf sofort durch Drücken des Ein-Aus-Schalters zu lösen, um ein unbeabsichtigtes...
- Seite 8 Sie die Bohrkrone durch Rechts- und Linksdrehen mit einem passenden Maulschlüssel. Ziehen Sie dabei die Maschine vorsichtig aus dem Bohrloch. Überlastungsschutz Die EHD 1801 ist zum Schutz von Bediener, Motor und Bohrkrone mit einem mechanischen, elektronischen und thermischen Überlastungsschutz ausgerüstet. Mechanisch: Bei einem plötzlichen Verklemmen der Bohrkrone wird...
- Seite 9 Pflege und Wartung Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt Netzstecker ziehen! Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung und Erfahrung geeignetem Personal durchgeführt werden. Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu überprüfen. Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und Wartung erforderlich ist.
- Seite 10 Geräusch / Vibration Das Geräusch dieses Elektrowerkzeuges wird nach DIN 45 635, Teil 21, gemessen. Der Schalldruckpegel am Arbeitsplatz kann 85 dB (A) überschreiten; in diesem Fall sind Schallschutzmaßnahmen für den Bediener erforderlich. Gehörschutz tragen! Die Hand-/Arm-Vibration ist typischerweise niedriger als 2,5 m/s². Messwerte ermittelt entsprechend EN 60 745.
- Seite 11 Schäden, die durch Material- oder Herstellfehler entstanden sind, werden unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt. Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird. Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“...
-
Seite 12: Important Instructions
ENGLISH Important Instructions Warning notices: Warning of general danger Warning of dangerous voltage Warning of hot surface Danger of being crushed During work you should wear goggles, ear protectors, protective gloves, and sturdy work clothes! Use ear protection Wear safety goggles Wear a helmet Use protective gloves Wear protective boots... - Seite 13 Diamond core drill, manual, transport case Application for Indented Purpose The diamond core drill EHD 1801 is indented only for professional use and may be used only by instructed personnel. With an Dust Extraction and an appropriate drill bit, the tool can be used for cutting of bricks, sand-lime bricks and pore concrete (not for concrete, stone).
- Seite 14 If the mains cable gets damaged or cut during the use, do not touch it, but instantly pull the plug out of the socket. Never use the tool with damaged mains cable. Prior to drilling in walls and ceilings, check them for hidden cables, gas and water pipes and other media.
- Seite 15 50 m 80 m Additional Handle For manual drilling, the EHD 1801 may be used only together with its additional handle which comes with the tools. Place it on the gearing collar from the front and fix it by counterclockwise rotation.
- Seite 16 Cautiously pull the tool out of the borehole. Overload Protection To protect the user, motor and drill bit, the EHD 1801 is equipped with a mechanical, electrical and thermal overload protection. Mechanical: In case of sudden jamming of the drill bit, the drilling spindle is unclutched from the motor by means of a slip clutch.
- Seite 17 Electrical: In case of overload due to too large feed force, the electronic will cut OFF the machine. After discharge and switching ON you can continue drilling again. Thermal: In case of permanent overload, a thermocouple protects the motor against destruction. In that case, the tool switches off and can only be restarted after a certain cooling-down period (approx.
- Seite 18 materials which enable environmentally friendly and sortwise disposal by the local reception points. Only for EU countries Do not dispose of electric tools together with household waste material! In observance of European Directive 2012/19/EU on waste electrical and electronic equipment and its implementation in accordance with national law, electric tools that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling...
- Seite 19 Complaints will be accepted only if the tool was returned in non-dismantled condition to the manufacturer or an authorized Eibenstock service centre. Declaration of Conformity We declare under our sole responsibility that the product described under “Technical Data”...
- Seite 20 DANSK Vigtige sikkehedsoplysninger Advarsler: Advarsel om almindelig fare Advarsel om højspænding Advarsel om varm overflade Maskinen, boret og standeren er tunge – fare for at blive klemt For at beskytte dig selv, overhold følgende instruktioner: Anvend høreværn Anvend beskyttelsesbriller Anvend hovedværn Anvend beskyttelseshandsker Anvend sikkerhedsfodtøj Anvend støvmaske...
- Seite 21 Tekniske ændringer er forbeholdt!! Indhold i leveringskarton Håndkerneboremaskine, Brugervejledning, Bæretaske Beregnet anvendelsesområde Håndkerneboremaskine EHD 1801 er konstrueret til boring i teglsten, kalksandsten, cellebeton og lignende i kombination med et diamant-tør- boresystem med støvudsugning (anvend en hensigtsmæssig våd- kerneboremaskine til beton og sten).
- Seite 22 Pas på i forbindelse med skjulte elektriske ledninger, gas- og vand¬rør. Arbejdsområdet kontrolleres f. eks. med en metaldetektor. Maskinen må ikke blive våd, eller bruges i fugtige omgivelser. Brug ikke værktøjet i omgivelser med fare for eksplosion. Skær ikke i asbestholdige materialer. Bær aldrig værktøjet i sit kabel og tjek altid værktøj, kabel og stik før brug.
- Seite 23 Elektrisk tilslutning EHD 1801 er produceret i beskyttelsesklasse II. Kontroller først, korrespondancen spænding frekvens sammenligne dem med oplysningerne på Mærkepladen. Spændings forskelle fra + 6 % til - 10 % er tilladt. Maskinen er udstyret med langsom opstart, der sikrer at strømnettet ikke afbrydes, hvis ampereniveauet bliver for højt.
- Seite 24 Til EHD 1801 kann man få en Støvudtag. Den monteres mellem diamanboremaskinen og Diamantboret. Brugen af en sugning er også en forudsætning for en optimal skæreydelse af borehovedet (luftkøling).
- Seite 25 Da en generel gennemgang af alle byggedele på dette tidspunkt nødvendig, skal maskinen sendes Eibenstock- serviceværksted. Miljøbeskyttelse Råstofgenanvendelse i stedet for bortskaffelse af affald For at undgå skader under transport, skal maskinen leveres i robust transportemballage. Indpakningen samt værktøj og tilbehør er fremstillet af genbrugsmaterialer og kan bortskaffes i overensstemmelse hermed.
- Seite 26 Støjniveau / Vibrationer Støjen fra dette elværktøj bliver målt efter DIN 45 635, del 21. Støjniveauet kan på arbejdspladsen overstige 85dB (A), i dette tilfælde skal brugeren benytte en form for støjbeskyttelse. Bær høreværn! De typiske hånd-arm vibrationer er under 2.5 m/s². De målte værdier er fastsat i henhold til EN 60 745.
- Seite 27 Skader som følge af materiale fejl eller produktions fejl skal elimineres gratis ved enten reparation eller udskiftning. Klager vil blive accepteret, hvis værktøjet er leveret i samlet stand til fabrikanten eller et autoriseret Eibenstock servicecenter. Overensstemmelseserklæring Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller...
- Seite 28 Ihr Fachhändler Your distributor Din forhandler Elektrowerkzeuge GmbH Eibenstock Auersbergstraße 10 D – 08309 Eibenstock www.eibenstock.com Downloaded from www.Manualslib.com manuals search engine...
