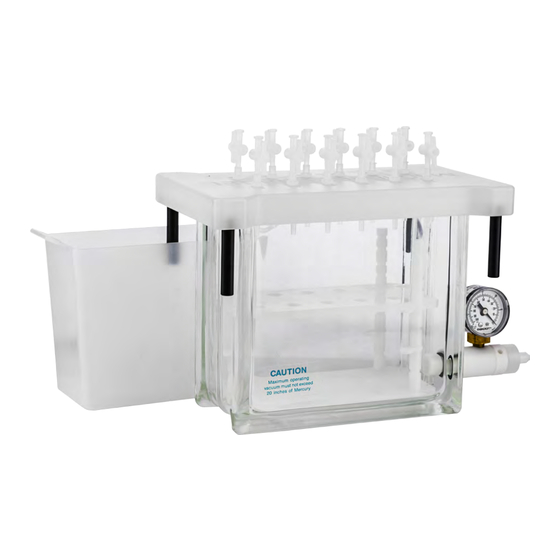

MACHEREY-NAGEL CHROMABOND Gebrauchsanleitung

Vacuum manifolds
Vorschau ausblenden

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

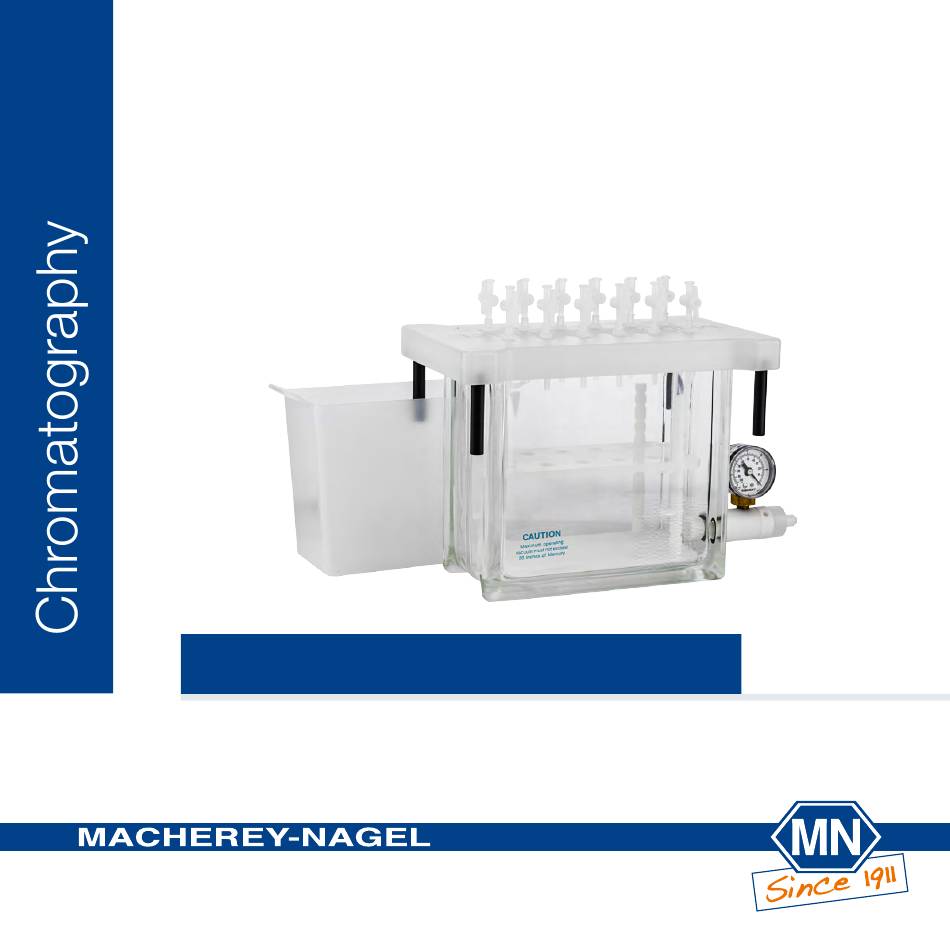

MACHEREY-NAGEL
CHROMABOND
®
vacuum manifolds
Gebrauchsanleitung / User manual
www.mn-net.com
www.mn-net.com

Werbung

Kapitel

loading

Verwandte Anleitungen für MACHEREY-NAGEL CHROMABOND

Inhaltszusammenfassung für MACHEREY-NAGEL CHROMABOND

  • Seite 1 MACHEREY-NAGEL CHROMABOND ® vacuum manifolds Gebrauchsanleitung / User manual www.mn-net.com www.mn-net.com...

  • Seite 2: So Erreichen Sie Uns

    Tél. : +33 388 68 22 68 Tel.: +1 484 821 0984 Fax : +33 388 51 76 88 Fax: +1 484 821 1272 sales-fr@mn-net.com sales-us@mn-net.com Der Katalog von MACHEREY-NAGEL enthält zahl- Besuchen unsere Chromatographie-Seite reiche Informationen zu unserer umfangreichen www.mn-net.com/chroma Produktpalette.

  • Seite 3: Inhaltsverzeichnis

    Grundlagen der Festphasenextraktion (SPE) ..............4 Prinzip der Festphasenextraktion (SPE) ................. 5 Allgemeine Informationen ....................6 Lieferumfang ........................ 8 Montage ........................9 Aufbewahrungs- und Reinigungshinweise ..............14 Bestellinformationen ....................15 Polymer-basierte CHROMABOND SPE-Phasen ............17 ® Kieselgel-basierte CHROMABOND SPE-Phasen ............18 ® Druck-Umrechnungstabelle ..................19 Gebrauchsanleitung englisch / instructions english ............

  • Seite 4: Grundlagen Der Festphasenextraktion (Spe)

    Vorteile der SPE im Vergleich zur klassischen starke Methode zur Probenvorbereitung, die heute in Flüssig-Flüssig-Extraktion: den meisten analytischen Laboren eingesetzt wird. Geringerer Verbrauch an Lösemitteln Seit mehr als 30 Jahren bietet MACHEREY-NAGEL Schneller – große Zeitersparnis CHROMABOND SPE Kartuschen mit Sorbentien ®...

  • Seite 5: Prinzip Der Festphasenextraktion (Spe)

    Prinzip der Festphasenextraktion (SPE) Da die Analyten entweder am SPE-Packungsma- terial adsorbiert werden können oder direkt durch- fließen können, während die Störsubstanzen zu- rückgehalten werden, gibt es zwei grundsätzliche Trennmethoden – beide Fälle werden in der Grafik illustriert. Retention des Analyten ·...

  • Seite 6: Allgemeine Informationen

    Filterelemente Filterelemente Sorbens Sorbens Luer-Ausgang Luer-Ausgang männlich männlich Abb. 2: Hardware-Optionen für CHROMABOND ® CHROMAFIX Kartuschen ® Im Glastrog selbst befindet sich ein verstellbares Gestell (6) mit mehreren Zwischenböden. Das Ge- stell gestattet die Aufnahme von Reagenzgläsern, Messkolben, Szintillationsgefäßen, Autosamp- ler-Ampullen, Kunststoffgefäßen usw.
  • Seite 7 Leersäulen (30 oder 70 mL) (8) aus Polypropylen angeboten, die sich mit Hilfe Edelstahlnadel Konnektor eines Adapters (9) auf die CHROMABOND Säu- ® len stecken lassen. Leersäulen mit Luer-Tip passen Abb. 3: Kreuzkontaminationsfreies Eluieren mit Edelstahl- oder auch direkt auf die CHROMAFIX Kartuschen.

  • Seite 8: Lieferumfang

    Lieferumfang CHROMABOND Vakuumkammer ® Anzahl max. Positionen 730150 730360 730151 Inhalt Glastrog Deckel und Deckeldichtung Austauschbare Edelstahlnadeln für die Deckel- unterseite Manometer mit Ventil Luer-Verschlusshähne und -kappen aus Plastik Variierbares Sammelgestell Auffangtank (Polypropylen (PP), nur für REF 730150) www.mn-net.com...

  • Seite 9: Montage

    Montage 3. Stecken Sie die Stahlnadeln auf die männlichen Vakuumkammerdeckel, Dichtung, Nadeln Luerverbinder auf der Unterseite des Deckels. und Hähne 1. Schrauben Sie die vier schwarzen Füße in die dafür vorgesehenen Deckelgewinde (Unterseite). 4. Entfernen Sie die Luerkappen und stecken Sie die weißen Hähne auf die weiblichen Luerfittings auf der Oberseite des Deckels.
  • Seite 10 Montage Sammelgestell höhenverstellbare 3. Stecken Sie die Böden auf die drei, in die Boden- platte eingeschraubten Säulen und fixieren diese Böden mit den mitgelieferten Clips, indem Sie diese an Das Gestell besteht aus mehreren Einlegeböden, den dafür vorgesehenen Aussparungen befes- drei Trage-Säulen mit Einfräsungen und einer tigen.
  • Seite 11 Montage 5. Wechseln Sie das Auffanggefäß vor der endgül- 1. Um überschüssige Lösemittel zu sammeln, plat- tigen Elution Ihrer Zielkomponente. Setzen Sie zieren Sie den Tank im Glastrog. vorsichtig den Deckel wieder auf die Kammer, sodass die Nadeln etwas in die Auffanggefäße hineinragen.
  • Seite 12 Montage 4. Die Lösemittel müssen sorgfältig aus dem Auf- 3. Justieren Sie das Vakuum durch den drehbaren fangtank entfernt werden. Er kann gespült und Ring am Regulierventil unterhalb des Manome- mehrfach verwendet werden. Die Verwendung ters. des Tanks spart Zeit und vereinfacht die Reini- gung der gesamten Kammer erheblich, da nicht Druckdifferenz nach jeder Benutzung das gesamte System ge-...
  • Seite 13 Auffanggefäß ohne den Deckel zu 25 mm Spritzenvorsatzfilter auf den weiblichen Luer kontaminieren. Diese Kombination wird besonders oder auf den Hahn und dann die CHROMABOND ® für kritische Proben, wie z .B. Umweltproben, emp- Kartusche auf den Filter. So erhalten Sie ein opti- fohlen (siehe Seite 7).

  • Seite 14: Aufbewahrungs- Und Reinigungshinweise

    Aufbewahrungs- und Reinigungshinweise Bei dem Glastrog der CHROMABOND Vakuum- Der Deckel sollte direkter Sonnenbestrahlung (Fens- ® kammer handelt es sich nicht um ein Borosilikatglas, terbank!), Temperaturen über 40 °C oder UV-Licht wie es sonst üblich für Laborglasgeräte (Kolben, nicht für längere Zeit ausgesetzt sein, da er sich Rückflusskühler, etc.) ist.

  • Seite 15: Bestellinformationen

    Bestellinformationen Beschreibung Packungs­ einheit Vakuumkammer komplett besteht aus: Glastrog mit Deckel und Deckeldichtung, austauschbaren Stahlnadeln an der Deckelunterseite, Manometer, Regulier- ventil, Verschlusshähnen und -kappen, Sammelgestell für bis zu 12 Säulen oder Kartuschen (inklusive Auffangtank) 730150 für bis zu 16 LV Säulen 730360 für bis zu 24 Säulen oder Kartuschen 730151...
  • Seite 16 730385 Adapter (PE) für Polypropylensäulen (30 und 70 mL) 730566 Reservoirsäulen für die Aufgabe mittlerer Probenvolumina Reservoirsäule 30 mL, Polypropylen, 730102 mit einem Adapter für 1, 3, 6 mL CHROMABOND Polypropylensäulen ® 10 Reservoirsäulen 30 mL, Polypropylen 1 Kit 730103 mit einem Adapter für 1, 3, 6 mL CHROMABOND...

  • Seite 17: Polymer-Basierte Chromabond ® Spe-Phasen

    730931 730939 HR-XC 730969 730049 730956 730952 730955 HR-XA 730968 730727 730950 730951 730966 HR-XCW 730731 730733 730735 730739 730743 HR-XAW 730728 730729 730747 730748 730745 Details und Standardprotokolle zu CHROMABOND ® Polymerphasen finden Sie auf unserer Internet-Seite www.mn-net.com/SPE. www.mn-net.com...

  • Seite 18: Kieselgel-Basierte Chromabond ® Spe-Phasen

    Kieselgel-basierte CHROMABOND SPE-Phasen ® Klassische Kieselgel-Phasen für eine zuverlässige Routine Artikelnummern CHROMABOND Polypropylensäulen ® Volumen 1 mL 3 mL 3 mL 6 mL 6 mL Füllmenge 100 mg 200 mg 500 mg 500 mg 1000 mg Inhalt (Stück) C₁₈ ec...

  • Seite 19: Druck-Umrechnungstabelle

    1,02 97,7 700,0 13,5 27,6 2,32 93,5 21,0 600,0 11,6 23,6 6,32 79,9 34,0 500,0 19,7 10,22 66,7 nicht erlaubtes Vakuum für CHROMABOND Vakuumkammern ® 47,0 400,0 15,7 14,22 53,2 61,0 300,0 11,8 18,12 40,0 74,0 200,0 7,85 22,07 26,6...

  • Seite 20: How To Contact Us

    Fax : +33 388 51 76 88 Fax: +1 484 821 1272 sales-fr@mn-net.com sales-us@mn-net.com The MACHEREY-NAGEL internet catalog is full of Visit our Chromatography Pages www.mn-net.com/ useful information about our wide product range. In chroma addition, our website offers more than 4,000 appli-...
  • Seite 21 Principle of Solid Phase Extraction (SPE) ..............23 General information ....................24 Scope of delivery ......................26 Assembly ........................27 Storage and clean up notes ..................32 Ordering information ....................33 Polymer-based CHROMABOND SPE phases ............35 ® Silica-based CHROMABOND SPE phases ..............36 ®...

  • Seite 22: Basics Of Solid Phase Extraction (Spe)

    For more than 30 years Lower consumption of solvents MACHEREY-NAGEL offers CHROMABOND ® Faster – enormous time savings cartridges based on silica and polymeric materials. Lower costs per sample...

  • Seite 23: Principle Of Solid Phase Extraction (Spe)

    Principle of Solid Phase Extraction (SPE) Since analytes can be either adsorbed on the SPE packing material or directly flow through while the interfering substances are retained, two general separation procedures are possible – both cases are shown in the figure. Retention of the analyte ·...

  • Seite 24: General Information

    Filter elements Adsorbent Adsorbent Luer tip, Luer tip, male male Figure 2: Hardware options for CHROMABOND ® CHROMAFIX cartridges ® The cabinet is fitted with a variable rack (6) with ex- changeable partitions, which accept a wide variety of vessels like test tubes, measuring flasks, scintilla- tion vials, autosampler vials, plastic vials and many more.
  • Seite 25 (30 or 70 mL) (8) Luer fitting, female from our program of SPE accessories, which can lid of vacuum manifold be fitted onto the CHROMABOND column with the ® with bore aid of an adaptor (9). Sample reservoirs fit direct- Luer fitting,...

  • Seite 26: Scope Of Delivery

    Scope of delivery CHROMABOND vacuum manifold ® Positions / Ports 730150 730360 730151 Contents Glass cabinet Lid with gasket Removable stainless steel needles for lower side of lid Vacuum gauge with valve Plastic valves (Luer) and caps Variable rack Waste tank (polypropylene (PP), only for REF 730150) www.mn-net.com...

  • Seite 27: Assembly

    Assembly 3. Attach the stainless steel needles to the male Luer Manifold lid, gasket, needles and flow con- connection fittings on the lower side of the man- trol valves ifold lid. 1. Attach the four black legs to the manifold lid (on lower side of lid).
  • Seite 28 Assembly Rack and adjustable shelves 3. Align the three small holes in the shelf with the three posts attached to the platform. The shelves The rack and shelf assembly consists of three at- are then secured on the rack posts by attaching tachment posts, and a support platform.
  • Seite 29 Assembly 5. Replace the collection vessel prior to the final elu- 1. To collect sample preparation solvents in the tank, tion of your target compound. Replace the lid, be- place it in the glass vacuum chamber. ing careful to ensure the needles are inside each collection vessel.
  • Seite 30 Assembly 4. Waste solvents should be properly discarded 3. Apply vacuum and adjust vacuum at the manifold from the waste tank. The tank can be rinsed and by using the knurled bleed valve ring adjacent to re-used a number of times before discarding. Us- the vacuum gauge on the manifold.
  • Seite 31 Use of optional connectors be filtered prior to collection and injection. To filter Disposable stainless steel or PTFE connectors the final eluate, remove the CHROMABOND ® (REF 730106, 730564) are designed to fit through column from the female Luer of each stopcock. A the manifold lid, via the Luer fittings.

  • Seite 32: Storage And Clean Up Notes

    10 minutes! The lid may become twisted after this treatment! Do not store or use the CHROMABOND ® vacuum manifold in direct sun light (e.g. on a win- dow-sill).

  • Seite 33: Ordering Information

    Ordering information Description Pack of Vacuum manifold complete consists of: glass cabinet with lid and lid gasket, removable needles on lower side of lid, vacuum gauge, control valve, valves and caps, variable rack for up to 12 columns or cartridges (including PP tank) 730150 for up to 16 LV columns 730360...
  • Seite 34 Adaptor (PE) for polypropylene columns (30 and 70 mL) 730566 Reservoir columns for application of medium–size samples Reservoir column 30 mL, polypropylene, 730102 with one adaptor for 1, 3, 6 mL CHROMABOND polypropylene columns ® 10 Reservoir columns 30 mL, polypropylene 1 kit...

  • Seite 35: Polymer-Based Chromabond ® Spe Phases

    Low limits of detection also for critical matrices CHROMABOND HR-XCW ® Weak mixed-mode cation exchanger CHROMABOND HR-XAW ® Weak mixed-mode anion exchanger Reference numbers of CHROMABOND ® polypropylene columns Volume 1 mL 1 mL 3 mL 3 mL 6 mL Ads.

  • Seite 36: Silica-Based Chromabond ® Spe Phases

    Silica-based CHROMABOND SPE phases ® Traditional silica-based phases for reliable routine analysis Reference numbers of CHROMABOND polypropylene columns ® Volume 1 mL 3 mL 3 mL 6 mL 6 mL Ads. weight 100 mg 200 mg 500 mg 500 mg...

  • Seite 37: Pressure Conversion Chart

    97.7 700.0 13.5 27.6 2.32 93.5 21.0 600.0 11.6 23.6 6.32 79.9 34.0 500.0 19.7 10.22 66.7 not allowed vacuum for CHROMABOND vaccum manifolds ® 47.0 400.0 15.7 14.22 53.2 61.0 300.0 11.8 18.12 40.0 74.0 200.0 7.85 22.07 26.6 87.0...
  • Seite 38 MACHEREY-NAGEL online Besuchen Sie unsere Chromatographie Website! Weitere Produktinformationen Kostenlose Applikationsdatenbank (in Englisch, mit mehr als 4.000 Chromatographie-Applikationen) Visit our Chromatography website! Further product information Free application database (with more than 4,000 chromatography applications) MN Application database HPLC – GC – TLC – SPE...
  • Seite 40 MACHEREY-NAGEL GmbH & Co. KG · Neumann-Neander-Str. 6–8 · 52355 Düren · Germany DE / International: Tel.: +1 484 821 0984 Tel.: +49 24 21 969-0 Tel.: +41 62 388 55 00 Tel.: +33 388 68 22 68 Fax:...
