8.3 Sekundärtest
8.3.1 Benötigte Geräte

Spannungsmesser der Klasse 1 oder besser

Hilfsspannungsquelle passend zur Geräte-Nennhilfsspannung

1-phasige Wechselspannungsquelle (einstellbar von 0 - 2,4 x U

1-phasige Wechselspannungsquelle (einstellbar von 0 - 1,2 x U

Timer zur Messung der Auslösezeit

Schaltgerät

Messleitungen und Zubehör

8.3.2 Beispiel einer Testschaltung des IRU1- Relais

Zum Testen des IRU1- Relais werden nur Spannungssignale benötigt. Abb. 8.1 zeigt ein Beispiel
einer 1-phasigen Testschaltung mit regelbarer Spannungsquelle.

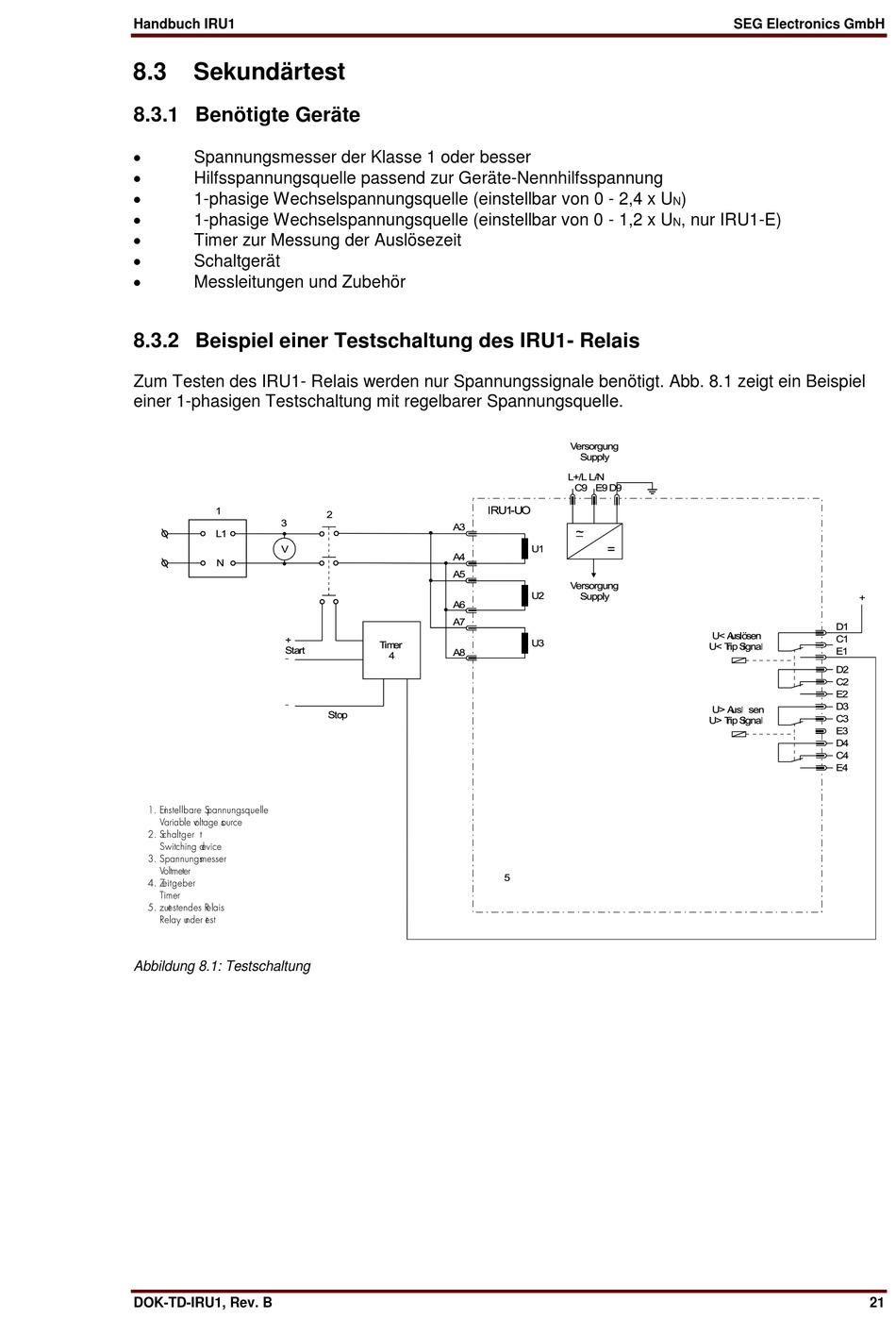

Abbildung 8.1: Testschaltung
