SEG Electronics GmbH

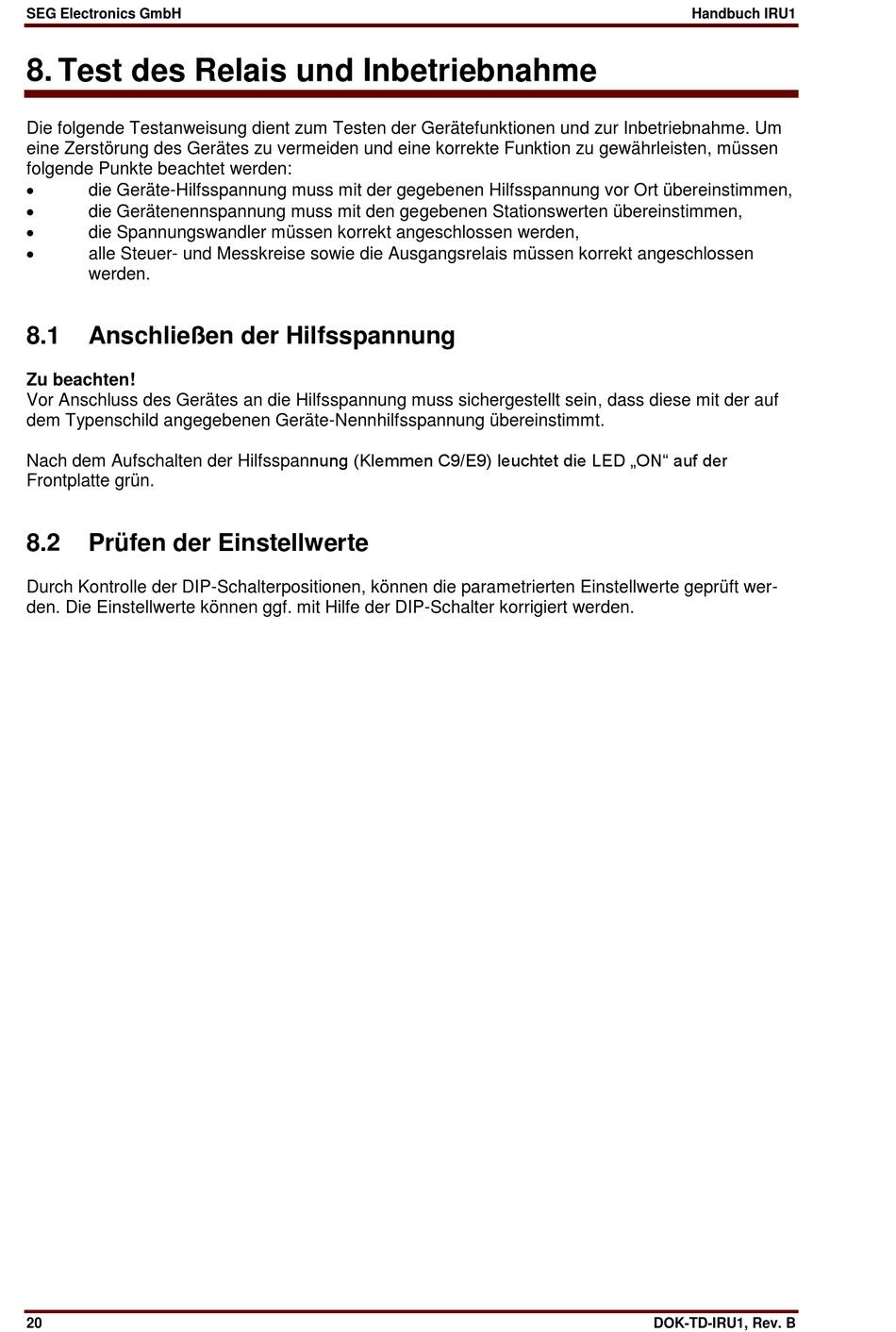

8. Test des Relais und Inbetriebnahme
Die folgende Testanweisung dient zum Testen der Gerätefunktionen und zur Inbetriebnahme. Um
eine Zerstörung des Gerätes zu vermeiden und eine korrekte Funktion zu gewährleisten, müssen
folgende Punkte beachtet werden:
die Geräte-Hilfsspannung muss mit der gegebenen Hilfsspannung vor Ort übereinstimmen,
die Gerätenennspannung muss mit den gegebenen Stationswerten übereinstimmen,
die Spannungswandler müssen korrekt angeschlossen werden,
alle Steuer- und Messkreise sowie die Ausgangsrelais müssen korrekt angeschlossen
werden.
8.1
Anschließen der Hilfsspannung
Zu beachten!
Vor Anschluss des Gerätes an die Hilfsspannung muss sichergestellt sein, dass diese mit der auf
dem Typenschild angegebenen Geräte-Nennhilfsspannung übereinstimmt.
Nach dem Aufschalten der Hilfsspannung (Klemmen C9/E9) leuchtet die LED „ON" auf der
Frontplatte grün.
8.2
Prüfen der Einstellwerte
Durch Kontrolle der DIP-Schalterpositionen, können die parametrierten Einstellwerte geprüft wer-
den. Die Einstellwerte können ggf. mit Hilfe der DIP-Schalter korrigiert werden.
20
Handbuch IRU1
DOK-TD-IRU1, Rev. B
