Handbuch IRU1
7.3
Anschlussstecker
Das Einschubmodul hat als Rückwand einen extrem kompakten Sockel mit Steck- und
Schraubverbindungen:
8 Schraubklemmen (Anschlussstecker Reihe A mit Bemessungskurzzeitstrom 500 A /1s)
für die Spannungskreise.
27 Steckverbinder für die Relaisausgänge, Versorgungsspannung usw. (Anschlussstecker
Reihen C, D und E max. 6 A Strombelastbarkeit). Anschluss mit Flachsteckern 6,3 mm x
0,8 mm bis max. 1,5 mm
Durch die Verwendung von 2,8 mm x 0,8 mm Flachsteckern ist das Brücken verschiedener
Pole möglich.
Das folgende Bild zeigt das Anschlussfeld des IRU1

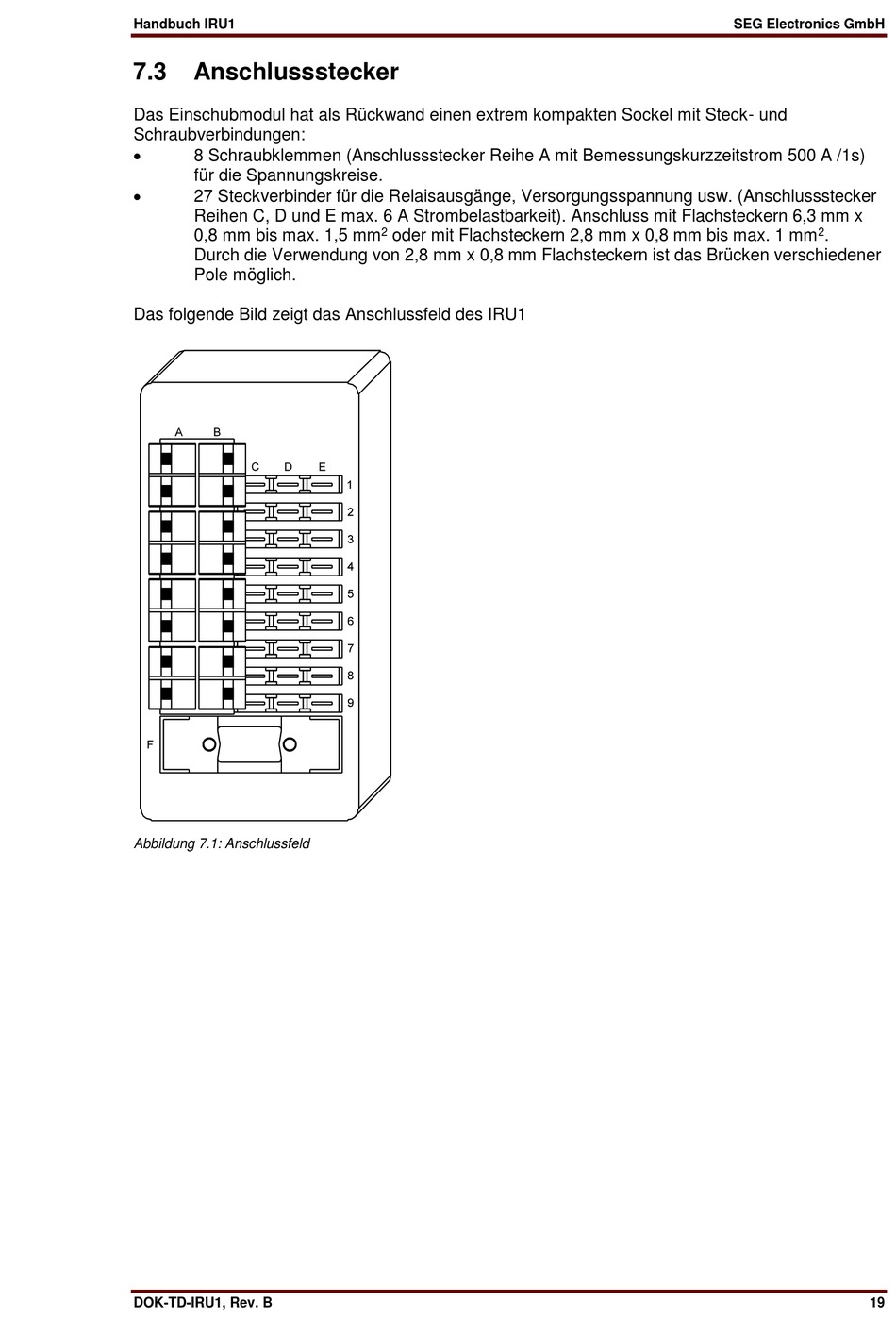

Abbildung 7.1: Anschlussfeld
DOK-TD-IRU1, Rev. B
2
oder mit Flachsteckern 2,8 mm x 0,8 mm bis max. 1 mm
SEG Electronics GmbH
2
.
