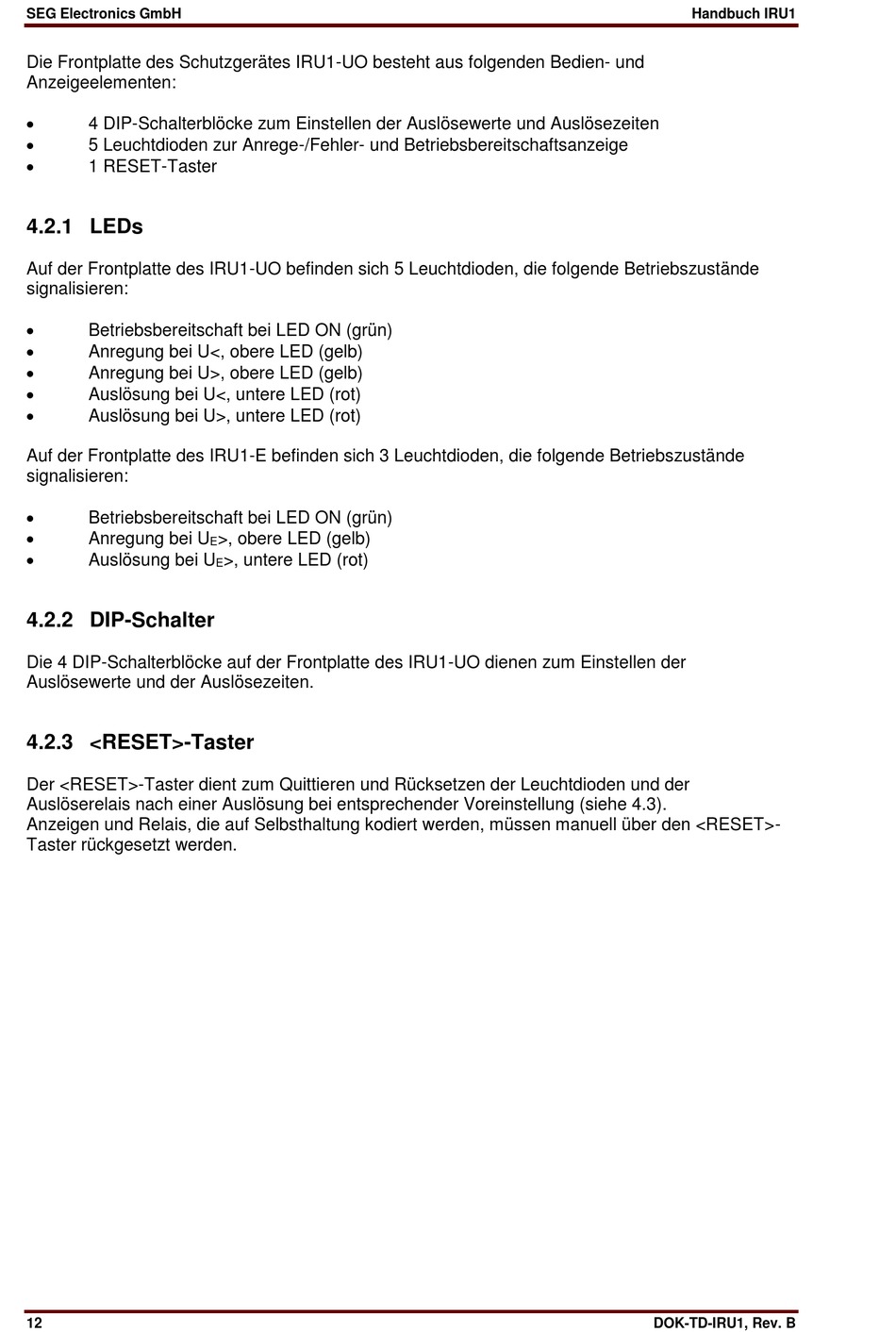

SEG Electronics GmbH
Die Frontplatte des Schutzgerätes IRU1-UO besteht aus folgenden Bedien- und
Anzeigeelementen:

4 DIP-Schalterblöcke zum Einstellen der Auslösewerte und Auslösezeiten

5 Leuchtdioden zur Anrege-/Fehler- und Betriebsbereitschaftsanzeige

1 RESET-Taster

4.2.1 LEDs

Auf der Frontplatte des IRU1-UO befinden sich 5 Leuchtdioden, die folgende Betriebszustände
signalisieren:

Betriebsbereitschaft bei LED ON (grün)

Anregung bei U<, obere LED (gelb)

Anregung bei U>, obere LED (gelb)

Auslösung bei U<, untere LED (rot)

Auslösung bei U>, untere LED (rot)
Auf der Frontplatte des IRU1-E befinden sich 3 Leuchtdioden, die folgende Betriebszustände
signalisieren:

Betriebsbereitschaft bei LED ON (grün)

Anregung bei U

Auslösung bei U

4.2.2 DIP-Schalter

Die 4 DIP-Schalterblöcke auf der Frontplatte des IRU1-UO dienen zum Einstellen der
Auslösewerte und der Auslösezeiten.
4.2.3 <RESET>-Taster
Der <RESET>-Taster dient zum Quittieren und Rücksetzen der Leuchtdioden und der
Auslöserelais nach einer Auslösung bei entsprechender Voreinstellung (siehe 4.3).
Anzeigen und Relais, die auf Selbsthaltung kodiert werden, müssen manuell über den <RESET>-
Taster rückgesetzt werden.
12
>, obere LED (gelb)
E
>, untere LED (rot)
E
