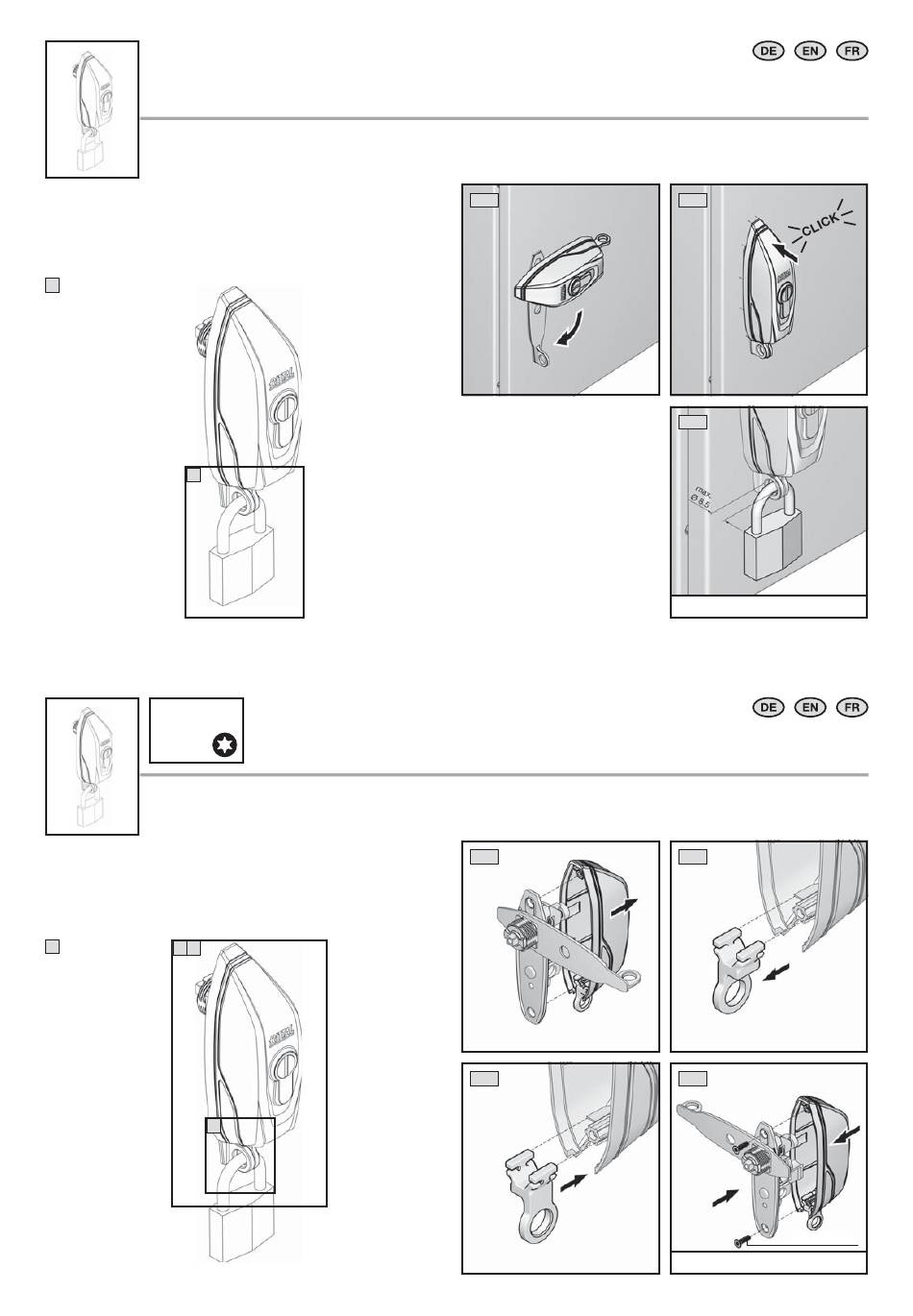

3.6 Mini-Komfortgriff mit Öse verschließen
3.6 Securing the mini-comfort handle with a padlock
3.6 Verrouillage de la mini-poignée Confort pour cadenas
B
1
TX20/25
3. Montage und Aufstellung
3. Assembly and siting
3. Montage et implantation
3.7 Mini-Komfortgriff mit Öse umbauen für Türanschlag links
3.7 Converting the mini-comfort handle with
padlock for left-hand hinges
3.7 Modifi cation de la mini-poignée Confort pour cadenas
pour porte avec charnières à gauche
B
1 3
2
12
1.1
1
2.2
Mini-Komfortgriff AX / Mini-comfort handle AX / Mini-poignée Confort AX
1.2
1.3
max. Ø = 8.5
2.1
3
PT 40 x 14
M = 2 + 0,5 Nm
A
