6. Bauanleitung Übersicht
6.1 Herstellung Specht
6.2 Herstellung Grundbrett
6.3 Herstellung Halterung
6.4 Montage der Einzelteile

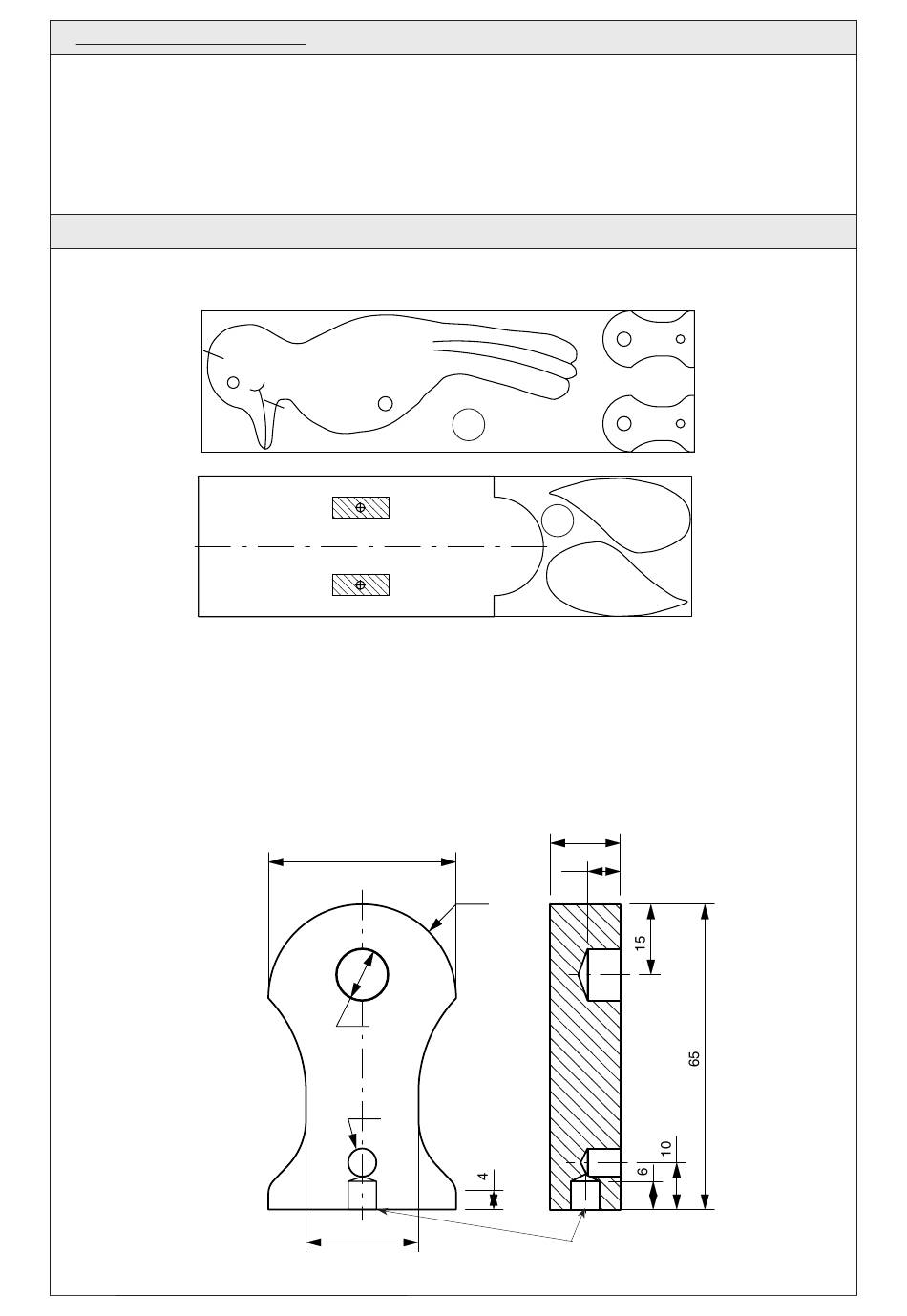

6.1. Herstellung Specht
6.1.1 Schablonen (Füße s. Seite 4; Rumpf und Flügel s. Seite 7) auf die beiden Brettchen (1/3) 15 x 100 x 350 mm
nach unten dargestellten Layouts übertragen und aussägen.
6.1.2 Schnittflächen verschleifen und Kanten brechen.
6.1.3 Bohrung Ø 10 mm für die Querstrebe (Drehachse, 8) und Bohrungen Ø 2 mm für die Kordel und die Feder (s.
Schablone Seite 7) in den Rumpf bohren.
6.1.4 Sacklochbohrungen Ø 11 mm und Ø 6 mm nach Zeichnung in die Füße bohren
Hinweis:
Zur Vereinfachung kann auf die Verdübelung (Dübelbohrung unten) verzichtet werden.
2x
Füße
4
1
40
Ø 40
Ø 11
Ø 6
24
Dübelbohrung Ø 6 mm
3
15
7
D100087#1
