GERÄTEBESCHREIBUNG
ANSCHLUSS
ZULAUF TANK
DEMINERALISIERTES WASSER
4.1
VORDERE BEDIENELEMENTE - BEDIENFELD
Steuerelemente auf dem Bedienfeld auf der rechten vorderen Geräteseite:
1. Display – Schnittstelle zwischen Sterilisator und Bediener
2. Drehknopf „Turn and Push" - für die Auswahl und Auswahlbestätigung
3. bakteriologischer Filter für die eintretende Luft, austauschbar.
4. analoger Druckmesser zeigt den Druck im Zwischenraum, der die Kammer umgibt, an.
5. Slot „Memory Card" - wenn eine „Memory Card" (Typ „SD") vorhanden ist, auf ihr werden die
Daten der Sterilisationszyklen gespeichert.
6. Hauptschalter - Stromversorgung des Geräts
4.2
VORDERE WASSERANSCHLÜSSE
Die drei vorderen Wasseranschlüsse sind nur bei offener Tür zugänglich:
1. Anschluss für die Befüllung Tank demineralisiertes Wasser
2. Anschluss für den Ablauf Brauchwassertank
14
ANSCHLUSS
ABFLUSS TANK
DEMINERALISIERTES WASSER

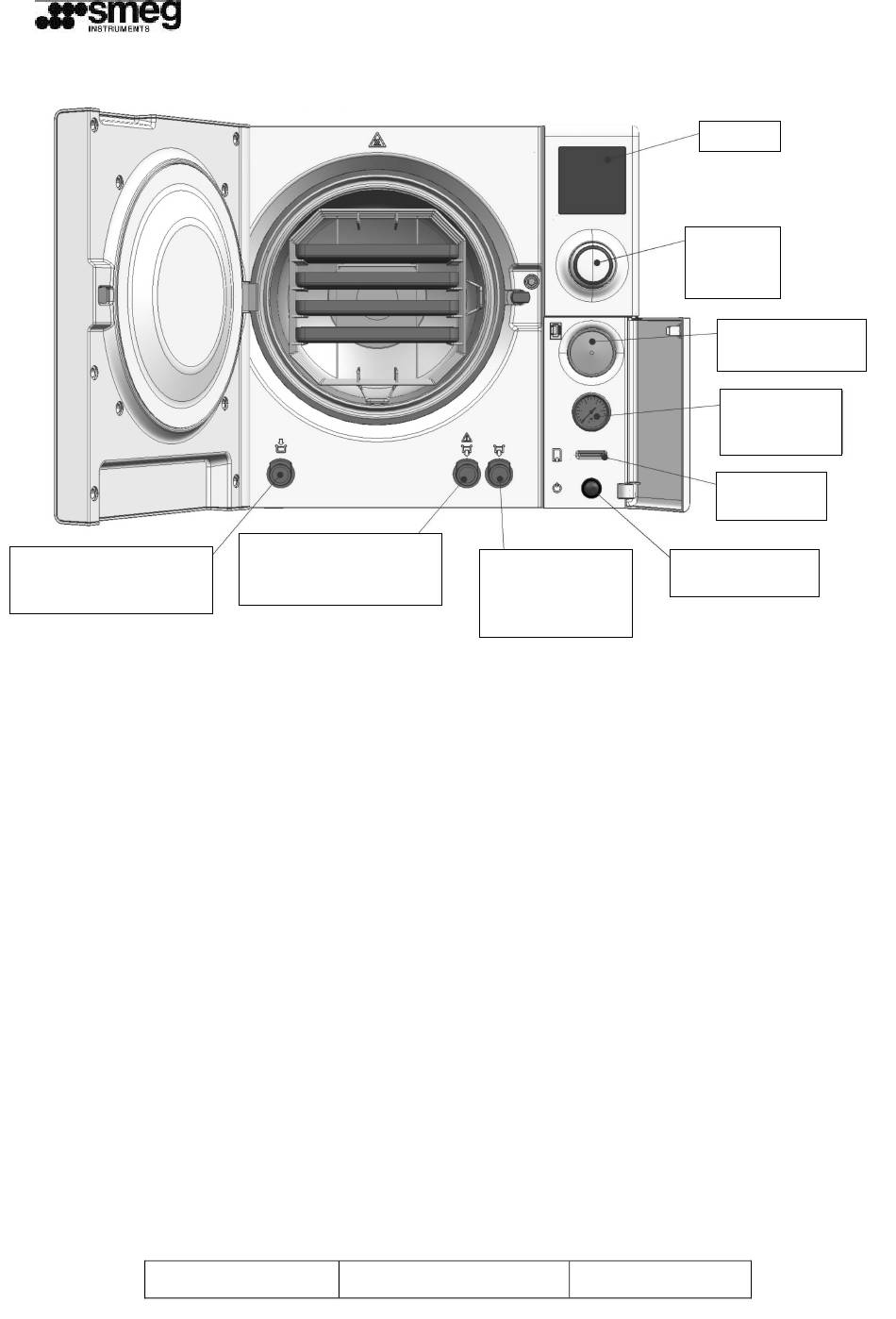

Abb. 6 - Forderansicht des Sterilisators bei geöffneter Tür
Revision Nr. 3
Bedienungsanleitung B-One
ANSCHLUSS ABFLUSS
BRAUCHWASSERTANK
Ausgabe: 06/2009
DISPLAY
DREHKNOPF
„TURN
& PUSH"
BAKTERIOLOGISCHER
FILTER
DRUCKMESSER
ZWISCHENRAUM
EINSCHUB SD
MEMORY CARD
HAUPTSCHALTER
