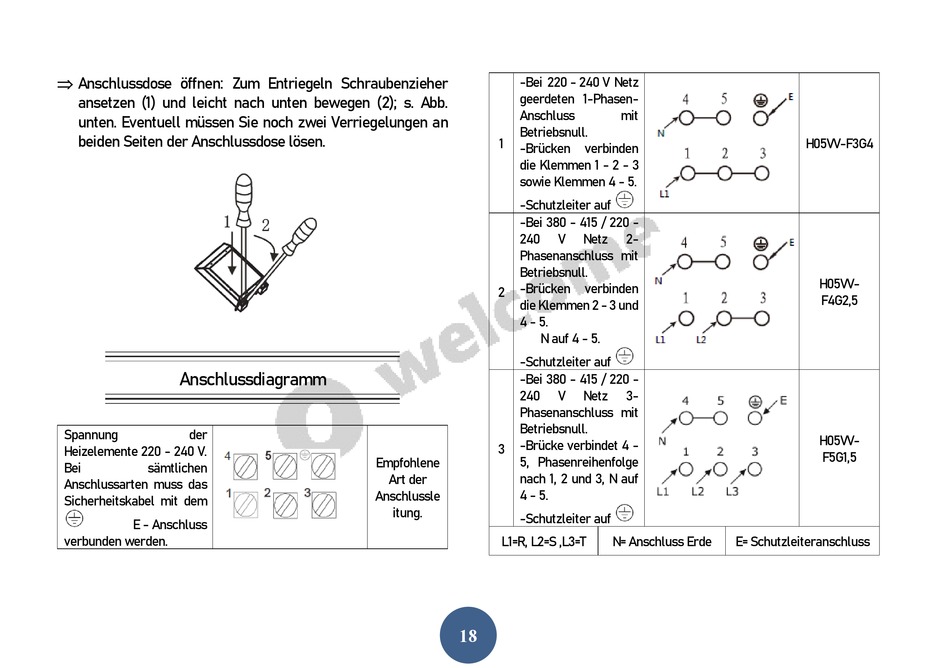

Anschlussdiagramm - Bega Ehc-360E Bedienungsanleitung

 Anschlussdose öffnen: Zum Entriegeln Schraubenzieher
ansetzen (1) und leicht nach unten bewegen (2); s. Abb.
unten. Eventuell müssen Sie noch zwei Verriegelungen an
beiden Seiten der Anschlussdose lösen.

Anschlussdiagramm

Spannung der
Heizelemente 220 - 240 V.
Bei sämtlichen
Anschlussarten muss das
Sicherheitskabel mit dem
E - Anschluss
verbunden werden.
-Bei 220 - 240 V Netz
geerdeten 1-Phasen-
Anschluss
Betriebsnull.
1
-Brücken verbinden
die Klemmen 1 - 2 - 3
sowie Klemmen 4 - 5.
-Schutzleiter auf
-Bei 380 - 415 / 220 -
240
Phasenanschluss mit
Betriebsnull.
-Brücken verbinden
2
die Klemmen 2 - 3 und
4 - 5.
N auf 4 - 5.
-Schutzleiter auf
-Bei 380 - 415 / 220 -
240
Phasenanschluss mit
Betriebsnull.
-Brücke verbindet 4 -
3
5, Phasenreihenfolge
Empfohlene
Art der nach 1, 2 und 3, N auf
4 - 5.
Anschlussle
itung.
-Schutzleiter auf
L1=R, L2=S ,L3=T
18
mit
V Netz 2-
V Netz 3-
N= Anschluss Erde E= Schutzleiteranschluss
H05VV-F3G4
H05VV-
F4G2,5
H05VV-
F5G1,5
