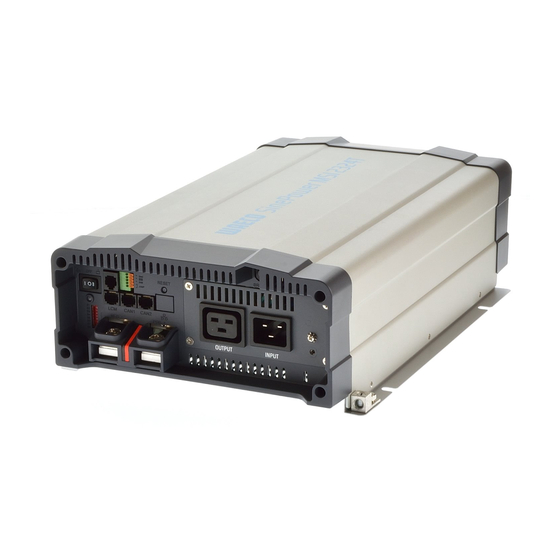

Waeco SinePower MSI3512T Montageanleitung Und Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
SinePower MSI2312T, MSI3512T,
MSI2324T, MSI3524T
DE 9
Sinus Wechselrichter
Montage- und Bedienungsanleitung
EN 34
Sine wave inverter
Installation and Operating Manual
FR 57
Onduleur sinusoïdal
Instructions de montage et de service
ES 81
Convertidor de ondas seno
Instrucciones de montaje y de uso
IT
105 Inverter sinusoidale
Istruzioni di montaggio e d'uso
NL 129 Sinus ondulator
Montagehandleiding en gebruiks-
aanwijzing
DA 153 Sinus ensretter
Monterings- og betjeningsvejledning
E N
B
E N
S 1
B
S 2
J U
R E
S 3
M P
S E
S 4
L C
T
S 5
M
S 6
S 7
C A
N E
S 8
N 1
G
-
1
C A
2
N 2
P O
S +
SV 175 Sinus växelriktare
Monterings- och bruksanvisning
NO 198 Sinus vekselretter
Monterings- og bruksanvisning
FI
221 Sinus -vaihtosuuntaaja
Asennus- ja käyttöohje
PT 243 Conversor sinusoidal
Instruções de montagem e manual de
instruções
RU 266 Синусоидальный инвертор
Инструкция по монтажу и
эксплуатации
PL 292 Przetwornica sinusoidalna
Instrukcja montażu i obsługi
CS 316 Sinusový měnič
Návod k montáži a obsluze
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Waeco SinePower MSI3512T
Inhaltszusammenfassung für Waeco SinePower MSI3512T
- Seite 1 SinePower MSI2312T, MSI3512T, MSI2324T, MSI3524T DE 9 Sinus Wechselrichter SV 175 Sinus växelriktare Montage- und Bedienungsanleitung Monterings- och bruksanvisning EN 34 Sine wave inverter NO 198 Sinus vekselretter Installation and Operating Manual Monterings- og bruksanvisning FR 57 Onduleur sinusoïdal 221 Sinus -vaihtosuuntaaja Instructions de montage et de service Asennus- ja käyttöohje ES 81...
- Seite 2 Dometic WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter der Internetadresse: www.dometic-waeco.de We will be happy to provide you with further information about Dometic WAECO products. Please order our free catalogue with no obligation to buy on our homepage: www.dometic-waeco.com...
- Seite 3 SinePower 25 cm 25 cm...
- Seite 4 SinePower BREAKER RESET JUMP INPUT CAN1 CAN2 OUTPUT NEG - POS + AC OUTPUT...
- Seite 5 SinePower...
- Seite 6 SinePower gr/ge AC INPUT / L AC INPUT / N AC OUTPUT / N AC OUTPUT / L OUTPUT INPUT (TR ON) ON:INV. HI:INV. OFF:INV. (TR OFF) LOW:INV. ON:INV. OFF:INV. BAT+ BAT– ON:INV. DC POWER – OFF:INV.
- Seite 7 SinePower CAN1 CAN2 INPUT OUTPUT AC OUTPUT NEG(-) POS(+) CAN2 CAN1 INPUT INPUT OUTPUT OUTPUT AC OUTPUT AC OUTPUT NEG(-) POS(+) NEG(-) POS(+)
- Seite 8 SinePower 268,6 mm BREAKER RESET JUMP INPUT CAN1 CAN2 OUTPUT NEG - POS + AC OUTPUT 283 mm...
-
Seite 9: Inhaltsverzeichnis
SinePower Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorg- fältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. Inhaltsverzeichnis Erklärung der Symbole ........10 Allgemeine Sicherheitshinweise . -
Seite 10: Erklärung Der Symbole
Erklärung der Symbole SinePower Erklärung der Symbole WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen. HINWEIS Ergänzende Informationen zur Bedienung des Produktes. ➤ Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben. -
Seite 11: Sicherheit Bei Der Installation Des Gerätes
SinePower Allgemeine Sicherheitshinweise Betreiben Sie das Gerät nicht in der Nähe brennbarer Materia- lien. Betreiben Sie das Gerät nicht in explosionsgefährdeten Berei- chen. Die Wartung und Reparatur darf nur durch eine Fachkraft ge- schehen, die mit den damit verbundenen Gefahren bzw. ein- schlägigen Vorschriften vertraut ist. -
Seite 12: Sicherheit Beim Betrieb Des Gerätes
Allgemeine Sicherheitshinweise SinePower Verlegen Sie Leitungen nicht lose oder scharf abgeknickt an elektrisch leitenden Materialien (Metall). Ziehen Sie nicht an Leitungen. Verlegen Sie 230-V-Netzleitung und 12/24-V-Gleichstromlei- tung nicht zusammen im gleichen Leitungskanal (Leerrohr). Befestigen Sie die Leitungen gut. ... -
Seite 13: Lieferumfang
SinePower Lieferumfang Lieferumfang Pos. in Abb. 1, Bezeichnung Seite 3 Sinus Wechselrichter Anschlusskabel mit Schuko-Kupplung (für 230-Vw-Ausgang) Anschlusskabel mit Schuko-Stecker (für 230-Vw-Versorgung) – Bedienungsanleitung Zubehör Bezeichnung Art.-Nr. Fernbedienung MCR-7 Fernbedienung MCR-9 Zielgruppe dieser Anleitung WARNUNG! Das Kapitel „Wechselrichter anschließen“ auf Seite 18 wendet sich ausschließlich an Fachleute, die mit den entsprechenden VDE-Richtlinien vertraut sind. -
Seite 14: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch SinePower Bestimmungsgemäßer Gebrauch WARNUNG! Der Wechselrichter darf nicht in Fahrzeugen eingesetzt werden, bei denen der Plus-Pol der Batterie mit dem Chassis verbunden ist. Die Wechselrichter dienen dazu, Gleichspannung von 12 Vg (MSI2312T, MSI3512T) 24 Vg (MSI 2324T, MSI3524T) in eine 200 –... - Seite 15 SinePower Technische Beschreibung Der Wechselrichter besitzt verschiedene Schutzmechanismen: Überspannungs-Schutz: Der Wechselrichter schaltet ab, wenn der Spannungswert über den Abschalt-Wert steigt. Er startet wieder, wenn die Spannung auf den Neustart-Wert sinkt. Unterspannungs-Schutz: Der Wechselrichter schaltet ab, wenn der Spannungswert unter den Abschalt-Wert sinkt. Er startet wieder, wenn die Spannung auf den Neustart-Wert steigt.
-
Seite 16: Bedienelemente
Technische Beschreibung SinePower Bedienelemente Bedienelemente des Wechselrichters (Abb. 5, Seite 4) Pos. Bezeichnung Beschreibung Dipschalter Nimmt Einstellungen am Wechselrichter vor (z. B. Netzspannung, Netzfrequenz, Energiesparmodus) Siehe Kapitel „Betriebsanzeigen“ auf Seite 25 Hauptschalter Schaltet das Gerät ein, aus oder in den „ON/OFF/ Betrieb über die Fernbedienung (Zube- REMOTE“... -
Seite 17: Wechselrichter Montieren
SinePower Wechselrichter montieren Wechselrichter montieren Benötigtes Werkzeug Für den elektrischen Anschluss benötigen Sie folgende Hilfsmittel: Krimpzange 3 verschiedenfarbige flexible Anschlusskabel. Den erforderlichen Quer- schnitt entnehmen Sie der Tabelle im Kapitel Kapitel „Wechselrichter an- schließen“ auf Seite 18. Kabelschuhe und Aderendhülsen Für die Befestigung des Wechselrichters benötigen Sie folgende Montage- mittel: ... -
Seite 18: Wechselrichter Montieren
Wechselrichter anschließen SinePower Bei Umgebungstemperaturen, die höher als 50 °C (z. B. in Motor- oder Heizungsräumen, direkte Sonneneinstrahlung) sind, kann es durch die Eigenerwärmung des Wechselrichters bei Belastung zum automatischen Abschalten kommen. Die Montagefläche muss eben sein und eine ausreichende Festigkeit auf- weisen. -
Seite 19: Wechselrichter An Batterie Anschließen
SinePower Wechselrichter anschließen Halten Sie beim Aufbau eines Steckdosenverteilerkreises (Netzaufbau) die Vorschriften der VDE 0100 ein. Verwenden Sie ausschließlich Kupferkabel. Halten Sie die Kabel so kurz wie möglich (< 1 m). Halten Sie den erforderlichen Kabelquerschnitt ein und setzen Sie eine Kabelsicherung (Abb. -
Seite 20: V-Versorgungsleitung Anschließen
Wechselrichter anschließen SinePower ➤ Verlegen Sie das Minus-Kabel vom Wechselrichters zum Minuspol der Fahrzeug-Batterie und schließen Sie es dort an. Ein kleiner Funke kann entstehen, wenn die Kondensatoren im Wechselrichter aufgeladen sind. ➤ Verbinden Sie die Masse-Klemme (Abb. 5 8, Seite 4) mit der Fahrzeug- karosserie. -
Seite 21: Fernbedienung Mcr-7 Oder Mcr-9 (Zubehör) Anschließen
SinePower Wechselrichter anschließen Legende zum Beispiel-Schaltplan: Pos. in Abb. 6, Erklärung Seite 5 230-Vw-Spannungsquelle weitere Geräte wie z. B. Batterielader, Kühlschrank DC-Spannungsquelle (Batterie) Wechselrichter Erdungsbrücke gesetzt (Lieferzustand: nicht gesetzt, gestri- chelt dargestellt) Schutzschalter (FI-Schalter) Steckdosenverteilerkreis für Verbraucher WARNUNG! Lebensgefahr durch Stromschlag! Wenn Sie mehr als einen Verbraucher an den Wechselrichter an- schließen wollen und dazu einen Steckdosenverteilerkreis auf- bauen, müssen Sie einen Schutzschalter (FI-Schalter) vorsehen... -
Seite 22: Externen Schalter Zum Ein- Und Ausschalten Anschließen
Wechselrichter anschließen SinePower ➤ Schließen Sie die Fernbedienung (Zubehör) am Remote-Port (Abb. 5 12, Seite 4) an. Externen Schalter zum Ein- und Ausschalten anschließen HINWEIS Verwenden Sie Kabel mit einem Kabelquerschnitt von 0,25 – 0,75 mm². Als externen Schalter können Sie folgendes verwenden: ... -
Seite 23: Parallelbetrieb Anschließen
SinePower Wechselrichter anschließen Parallelbetrieb anschließen ACHTUNG! Verwenden Sie für den Anschluss an die Klemmen für den Parallelbetrieb Kabel mit einem Kabelquerschnitt von 0,25 – 0,75 mm². Der Parallelbetrieb kann nur bei gleichen Modellen (gleiche Artikelnummer) eingerichtet werden. Es können maximal drei Wechselrichter parallel betrieben werden. - Seite 24 Wechselrichter anschließen SinePower 9.10 Pin-Belegungen HINWEIS Halten Sie die Kabellängen so kurz wie möglich (<10 m), damit es keine Verluste bei der Signalübertragung gibt. Die Pins des RS232-Ports sind wie folgt belegt: Wechselrichter Computer Beschreibung Beschreibung Nicht belegt Nicht belegt Nicht belegt Nicht belegt Nicht belegt...
-
Seite 25: Wechselrichter Benutzen
SinePower Wechselrichter benutzen Wechselrichter benutzen 10.1 Wechselrichter einschalten ➤ Stellen Sie den Hauptschalter (Abb. 5 3, Seite 4) des Wechselrichters in Schalterstellung „ON“. Zum Ausschalten stellen Sie den Ein/Aus-Schalter auf „OFF“. ➤ Der Wechselrichter führt einen Selbsttest durch. Während der Selbstdiagnose gibt der interne Lautsprecher Töne ab und die LED blinkt. -
Seite 26: Wechselrichter Einstellen
Wechselrichter benutzen SinePower ➤ Schalten Sie den Wechselrichter in diesem Fall mit dem Hauptschalter (Abb. 5 3, Seite 4) aus. ➤ Kontrollieren Sie, ob der Wechselrichter genügend belüftet ist und ob die Lüfteröffnungen und Belüftungsschlitze frei sind. ➤ Warten Sie ca. 5 – 10 min und schalten Sie den Wechselrichter ohne Ver- braucher wieder ein. -
Seite 27: Energiesparmodus
SinePower Wechselrichter benutzen Netzfrequenz einstellen WARNUNG! Lebensgefahr durch Stromschlag! Verstellen Sie DIP-Schalter S3 nur, wenn die entsprechende Fre- quenz für die Ausgangsspannung verwendet werden soll. Mit dem Dip-Schalter S3 können Sie die Netzfrequenz einstellen. Dip-Schalter Netzfrequenz 50 Hz 60 Hz Energiesparmodus einstellen Mit den Dip-Schaltern S4, S5 und S6 können Sie den Energiesparmodus ein- stellen. -
Seite 28: Wechselrichter Pflegen Und Reinigen
Wechselrichter pflegen und reinigen SinePower Einstellungen festlegen Mit dem Dipschalter S8 können Sie festlegen, ob die Einstellung der Para- meter über den Anschluss für Fernbedienung oder über die Dip-Schalter er- folgen soll. Dip-Schalter Parameter Anschluss für Fernbedienung Dip-Schalter Wechselrichter pflegen und reinigen ACHTUNG! Keine scharfen oder harten Gegenstände oder Reinigungsmittel zur Reinigung verwenden, da dies zu einer Beschädigung des... -
Seite 29: Fehlerbeseitigung
SinePower Fehlerbeseitigung Fehlerbeseitigung WARNUNG! Öffnen Sie das Gerät nicht. Sie setzen sich der Gefahr eines elek- trischen Schlages aus! HINWEIS Bei detaillierten Fragen zu den Daten des Wechselrichters wenden Sie sich bitte an den Hersteller (Adressen siehe Rücksei- te der Anleitung). Die LED (Abb. -
Seite 30: Gewährleistung
Gewährleistung SinePower Gewährleistung Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler. Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken: ... -
Seite 31: Technische Daten
SinePower Technische Daten Technische Daten MSI2312T MSI2324T MSI3512T MSI3524T Art.-Nr.: 9102600119 9102600120 9102600121 9102600122 Eingangsnennspannung: 12 Vg 24 Vg 12 Vg 24 Vg Ausgangsleistung 2300 W 3500 W bei 25 °C für 10 min: Spitzen-Ausgangsleistung: 4000 W 6000 W Ausgangsspannung: 200 –... - Seite 32 Technische Daten SinePower Zulassungen Das Gerät hat die E13-Zulassung. Gemäß der EMV Richtlinie 2004/108/EC inklusive 2009/19/EC und Nieder- spannungsrichtlinie 2006/95/EC IEC61558-1 IEC61558-2-16 EN55014-1 EN55014-2 EN61000-3-2 EN61000-3-3...
- Seite 33 SinePower Technische Daten Ausgangsspannung in Abhängigkeit von Umgebungstemperatur und Eingangsspannung >12.0 V 11.0 V 10.0 V 3500 3000 3000 2700 2500 2400 °C...
