ANSCHLUSSKABEL BEDIENGERÄTE
2 Ausführungen
2.1

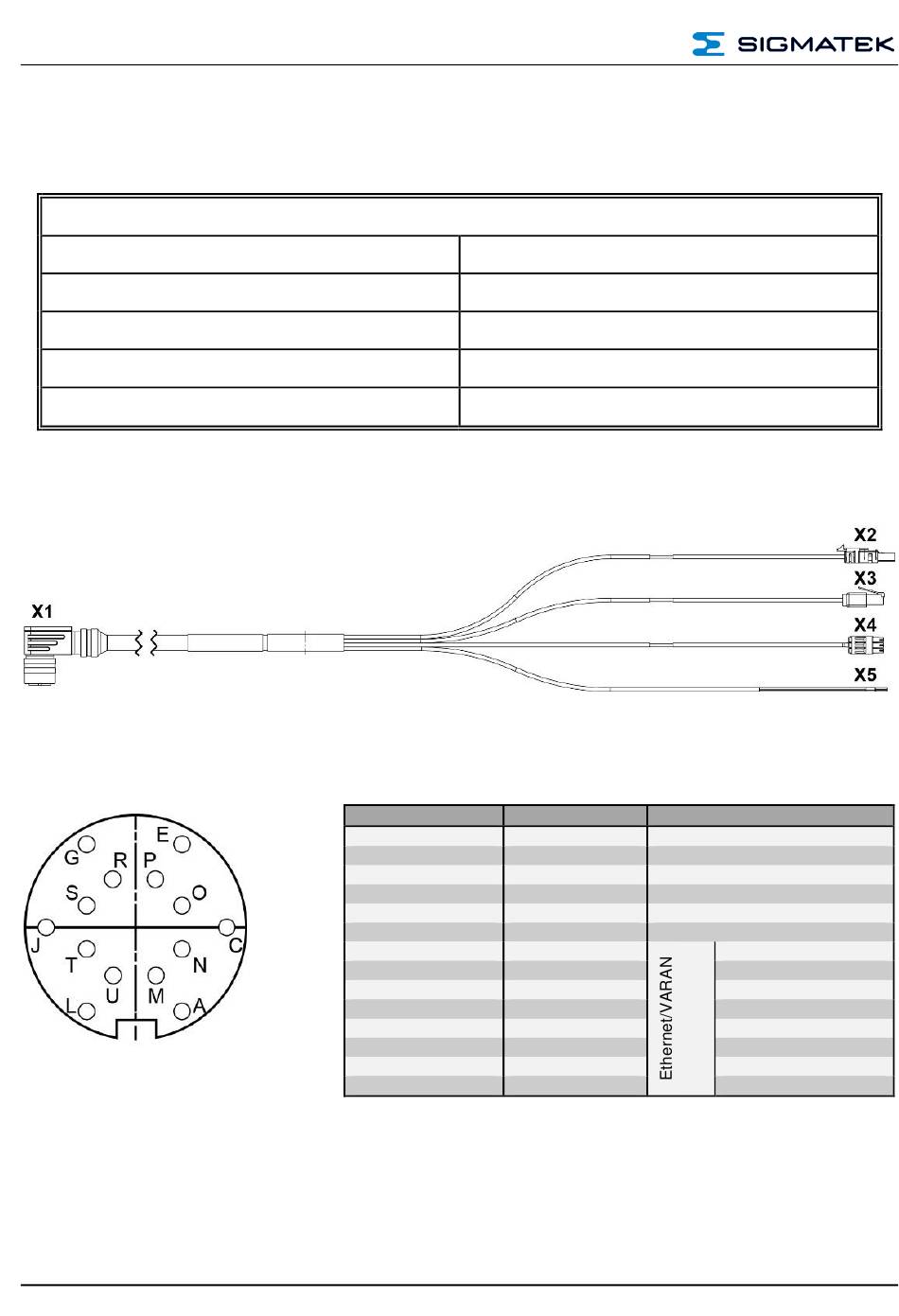

12-935-XXX Verbindungskabel HGT

2.1.1

Steckerbelegung

X1: Kabelanschluss M16
Seite 6
Verbindungskabel HGT
Länge
4 m
9 m
15 m
20 m
Pin Adernfarbe
L rosa
J grau
G Schirm
E rot
C schwarz
A Schirm
U orange/weiß
T blau
S blau/weiß
R braun
P braun/weiß
O grün
N grün/weiß
M orange
Artikelnummer
12-935-040
12-935-090
12-935-150
12-935-200
Funktion
Safety-Interface-H
Safety-Interface-L
Safety-Interface Schirm
+24 V DC
GND
ETH Schirm
ETH_Rx+
VAR_Rx-/ETH2_Rx-
VAR_Rx+/ETH2_Rx+
VAR_Tx-/ETH2_Tx-
VAR_Tx+/ETH2_Tx+
ETH_Tx-
ETH_Tx+
ETH_Rx-
10.08.2020
