ANSCHLUSSKABEL BEDIENGERÄTE
2.3

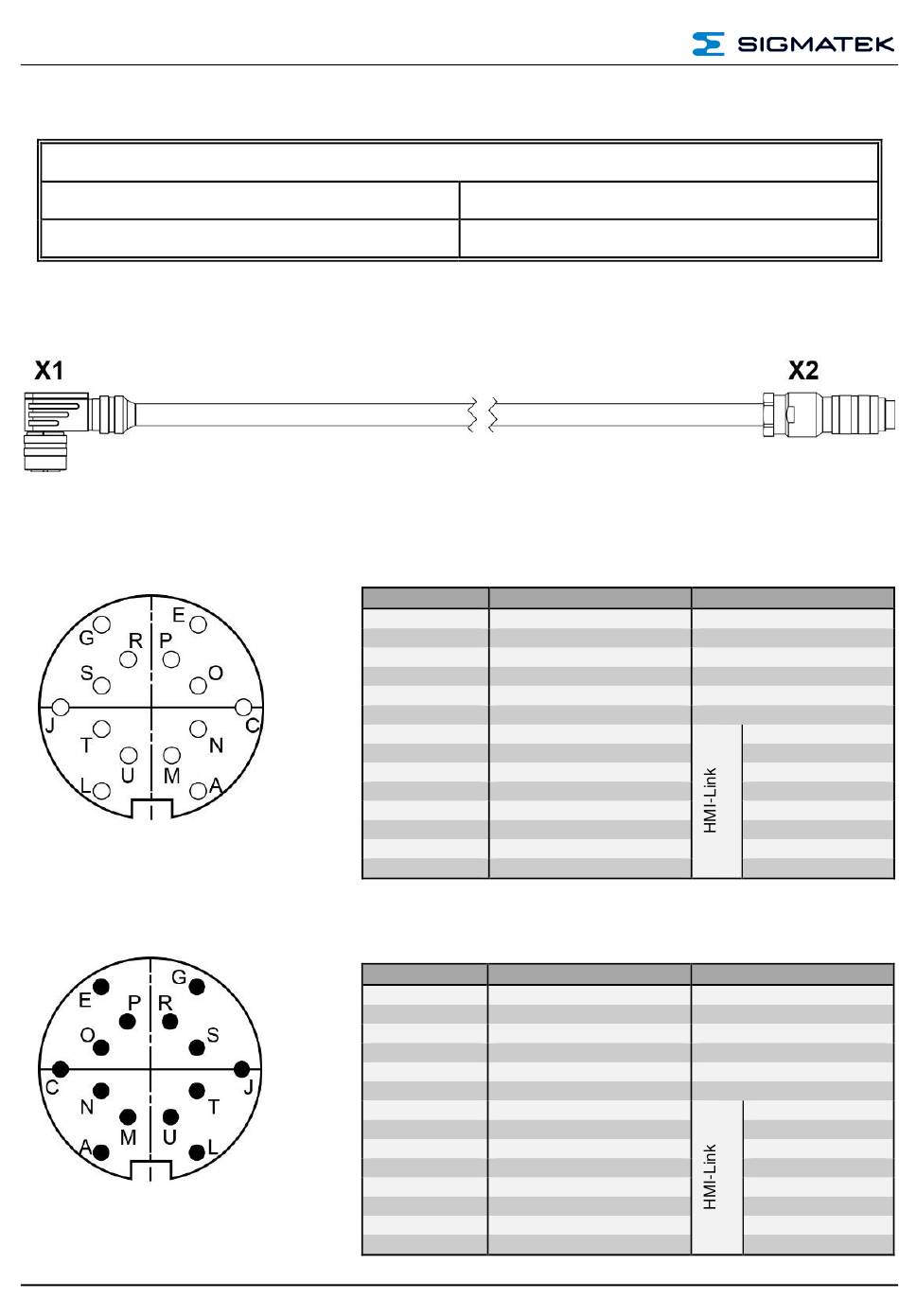

12-930-XXX-H Verbindungskabel HBG 3 m

2.3.1

Steckerbelegung

X1: Kabelanschluss M16 (Buchsenkontakt)
X2: Kabelanschluss M16 (Steckerkontakt)
Seite 10
Verbindungskabel HBG 3 m
Länge
3 m
Pin Adernfarbe
L rosa
J grau
G Schirm
E rot
C schwarz
A Schirm
U orange/weiß
T blau
S blau/weiß
R braun
P braun/weiß
O grün
N grün/weiß
M orange
Pin Adernfarbe
L gelb
J grün
G schwarz
E rot
C schwarz
A Schirm
U orange/weiß
T blau
S blau/weiß
R braun
P braun/weiß
O grün
N grün/weiß
M orange
Artikelnummer
12-930-030-H
Funktion
Safety-Interface-H
Safety-Interface-L
Safety-Interface Schirm
+24 V DC
GND
HMI-Link Schirm
Funktion
Safety-Interface-H
Safety-Interface-L
Safety-Interface Schirm
+24 V DC
GND
HMI-Link Schirm
DB+
DC+
DC-
DD-
DD+
DA-
DA+
DB-
DB+
DC+
DC-
DD-
DD+
DA-
DA+
DB-
10.08.2020
