ANSCHLUSSKABEL BEDIENGERÄTE

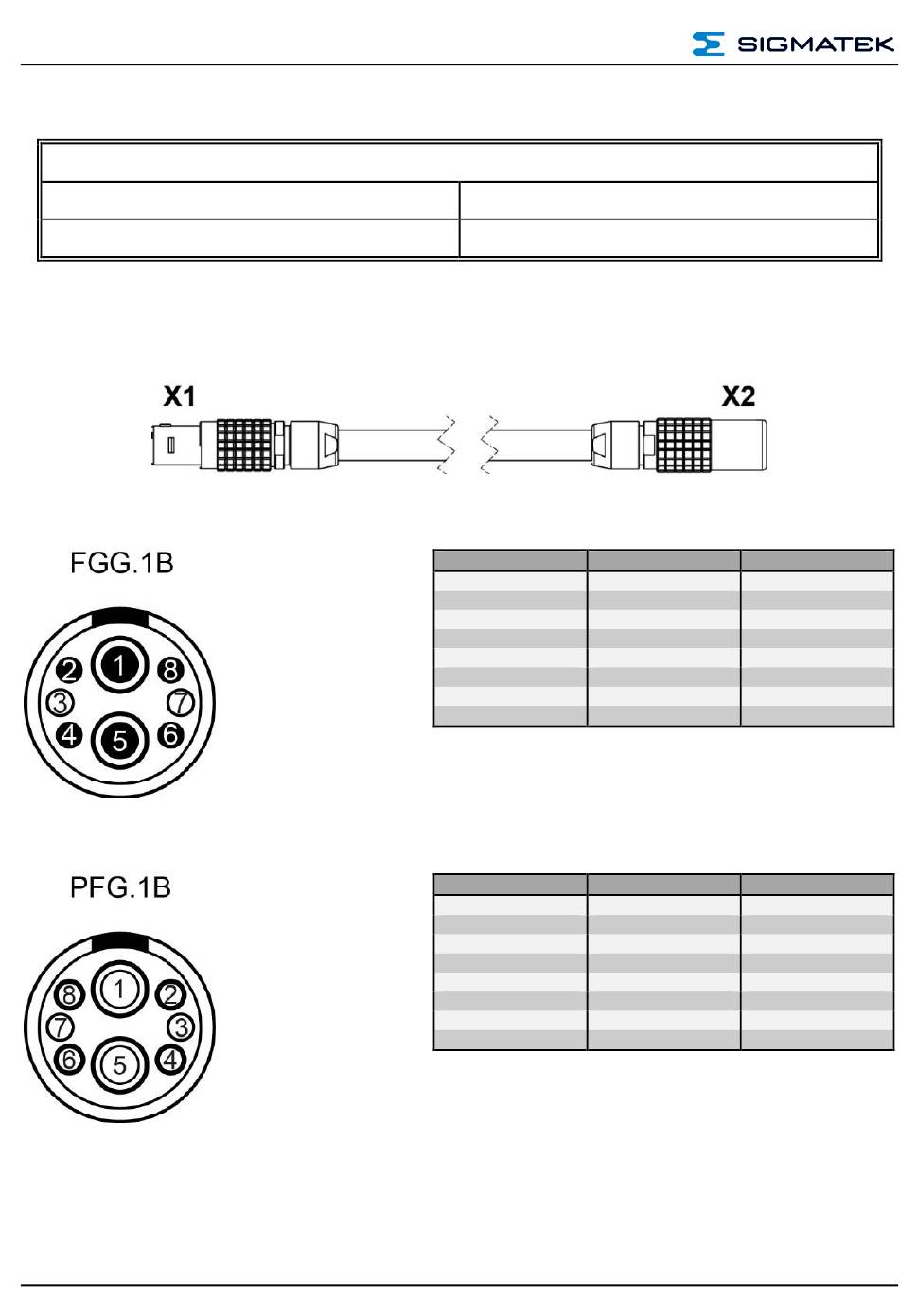

2.5 12-937-100 Verlängerungskabel HGT 1052
2.5.1

Steckerbelegung

X1
X2
Seite 12
Verlängerungskabel HGT 1052
Länge
10 m
Artikelnummer
12-937-100
Pin Adernfarbe
1 rot
2 blau
3 -
4 pink
5 schwarz
6 gelb
7 -
8 grün
Pin Adernfarbe
1 rot
2 blau
3 -
4 pink
5 schwarz
6 gelb
7 -
8 grün
Funktion
+24 V DC
RxD-
n.c.
RxD+
0 V
TxD+
n.c.
TxD-
Funktion
+24 V DC
RxD-
n.c.
RxD+
0 V
TxD+
n.c.
TxD-
10.08.2020
