2.6

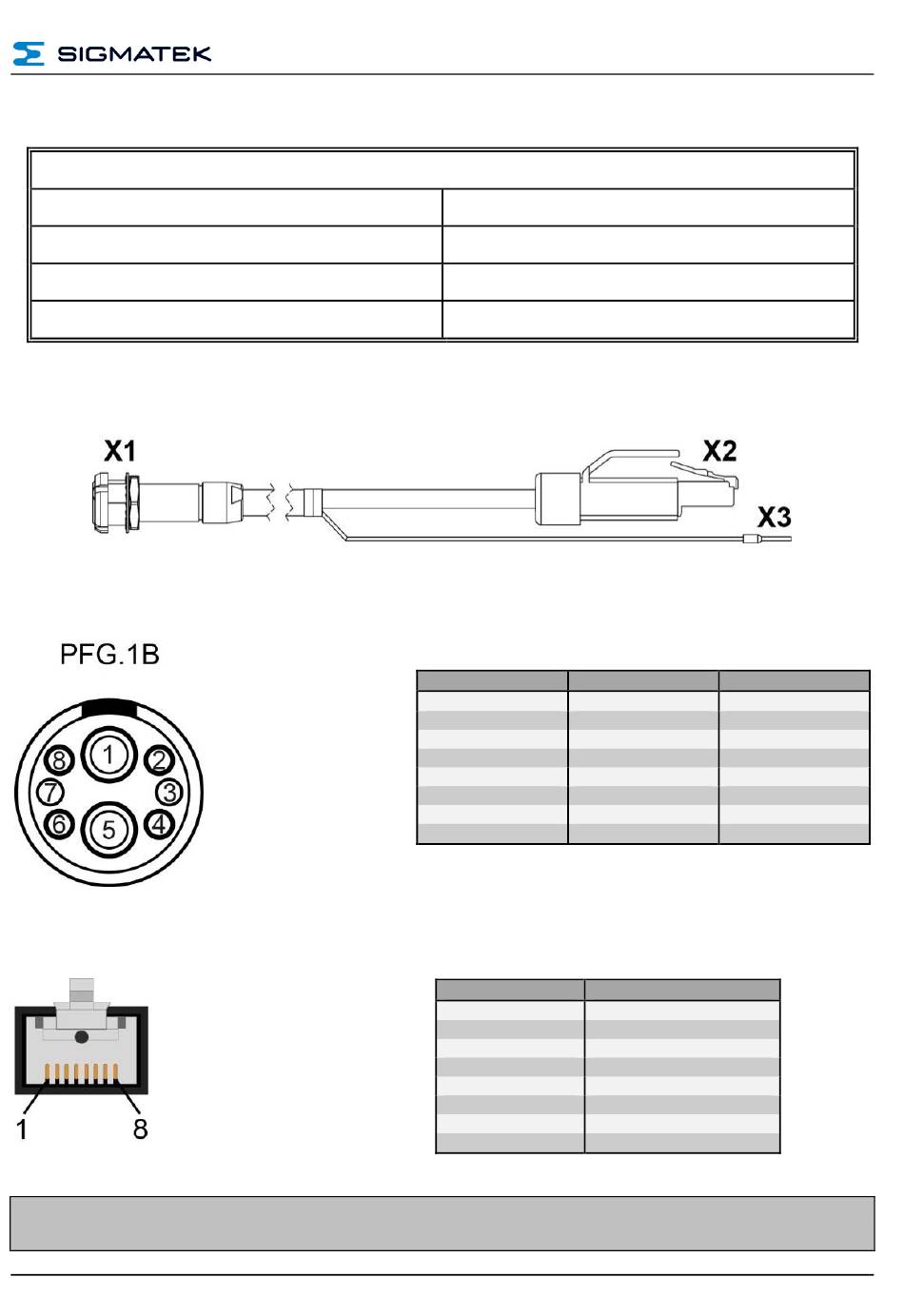

12-936-XXX Verbindungskabel HGT 1052

2.6.1

Steckerbelegung

X1
X2: HMI-Link (RJ45-Stecker)
Nur für die Verwendung in lokalen Netzwerken geeignet, nicht in
10.08.2020
Verbindungskabel HGT 1052
Länge
1,5 m
3,5 m
25 m
Telekommunikationskreisen!
ANSCHLUSSKABEL BEDIENGERÄTE
Artikelnummer
12-936-015
12-936-035
12-936-250
Pin Adernfarbe
1 rot
2 blau
3 -
4 pink
5 schwarz
6 gelb
7 -
8 grün
Pin Funktion
1
2
3
4
5
6
7
8
Funktion
+24 V DC
RxD-
n.c.
RxD+
0 V
TxD+
n.c.
TxD-
DA+
DA-
DB+
DC+
DC-
DB-
DD+
DD-
Seite 13
