2.8

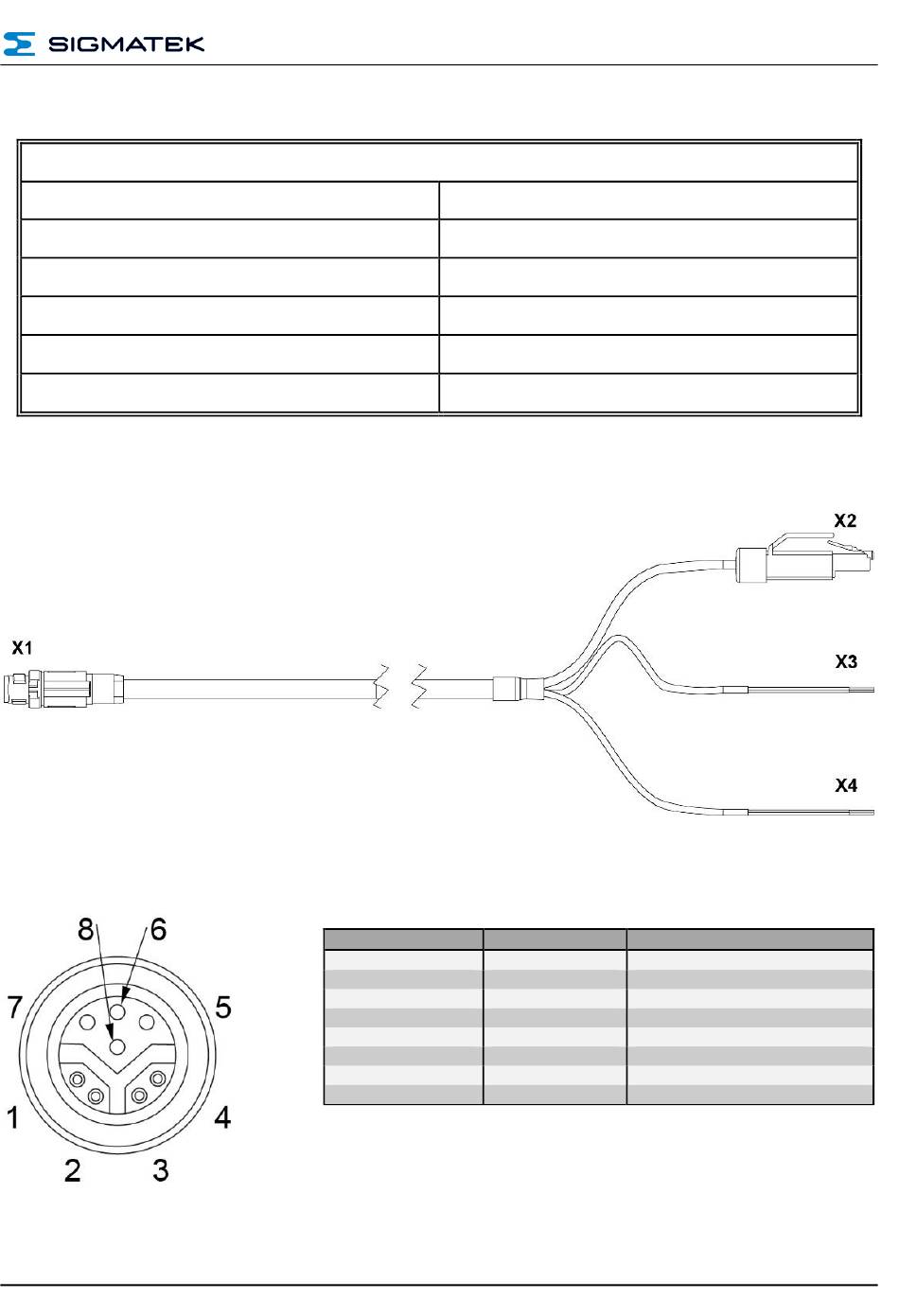

12-246-001-Z2-XXX Verbindungskabel BWH

2.8.1

Steckerbelegung

X1: Kabelanschluss M12 Y-Codiert
10.08.2020
Verbindungskabel BWH
Länge
1 m
5 m
10 m
15 m
20 m
ANSCHLUSSKABEL BEDIENGERÄTE
Pin Adernfarbe
1 weiß/orange
2 orange
3 weiß/grün
4 grün
5 blau
6 weiß
7 braun
8 schwarz
Artikelnummer
12-246-001-Z2-010
12-246-001-Z2
12-246-001-Z2-100
12-246-001-Z2-150
12-246-001-Z2-200
Funktion
Rx+
Rx-
Tx+
Tx-
VCC/+24 V
CAN_L
CAN_H
GND
Seite 17
