SIGMATEK HGT Betriebsanleitung Seite 26

ANSCHLUSSKABEL BEDIENGERÄTE

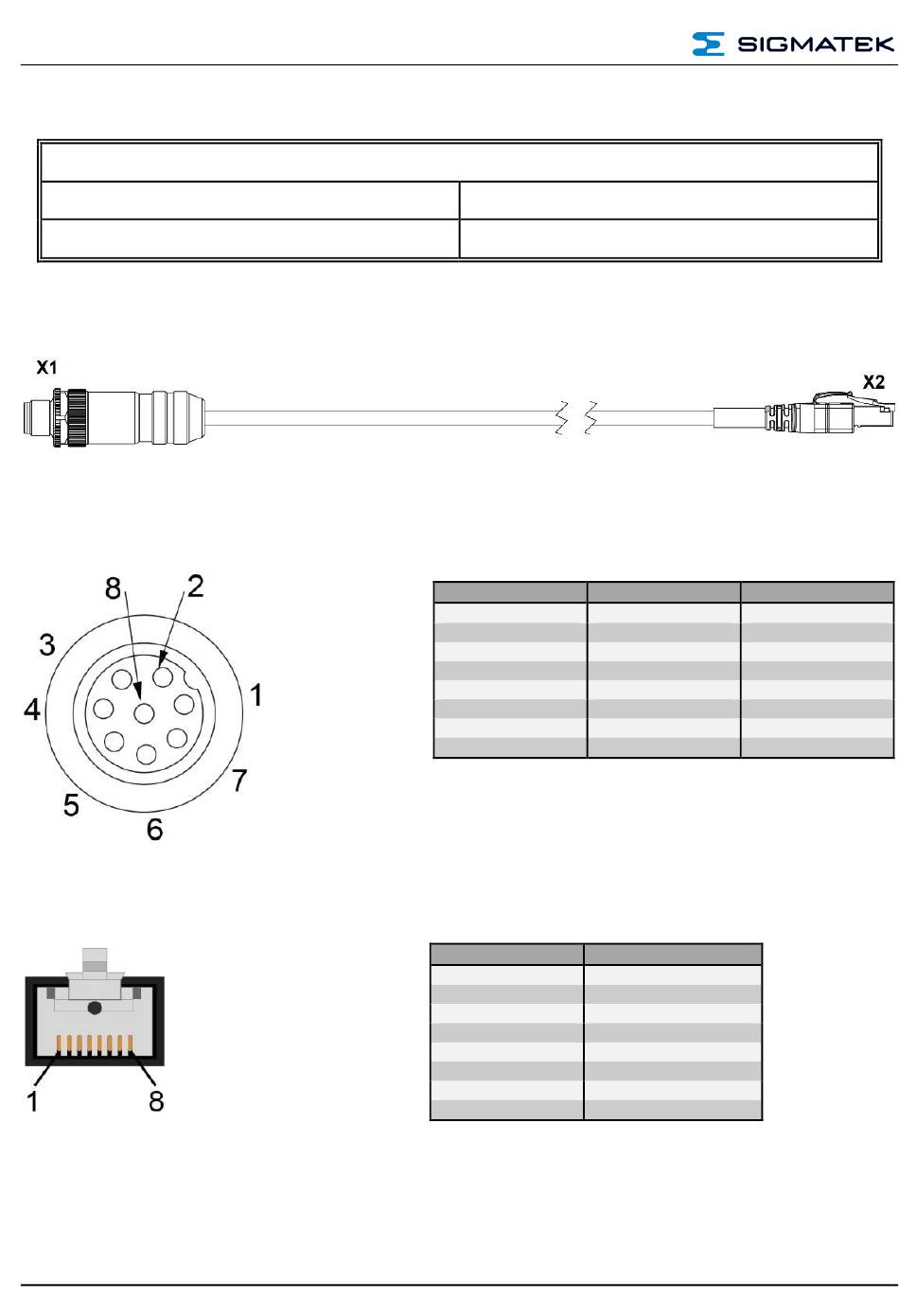

2.12 01-245-835-Z4 Verbindungskabel HGT 835-2
2.12.1 Steckerbelegung
X1: Kabelanschluss
X2: Ethernet (RJ45-Stecker)
Seite 24
Verbindungskabel HGT
Länge
2 m
Artikelnummer
01-245-835-Z4
Pin Adernfarbe
1 -
2 orange-weiß
3 orange
4
5 grün-weiß
6 schwarz
7
8 grün
Pin Funktion
1 Tx+
2 Tx-
3 Rx+
4 n.c.
5 n.c.
6 Rx-
7 n.c.
8 n.c.
Funktion
n.c.
Tx+
Tx-
n.c.
Rx+
n.c.
n.c.
Rx-
10.08.2020
