ANSCHLUSSKABEL BEDIENGERÄTE

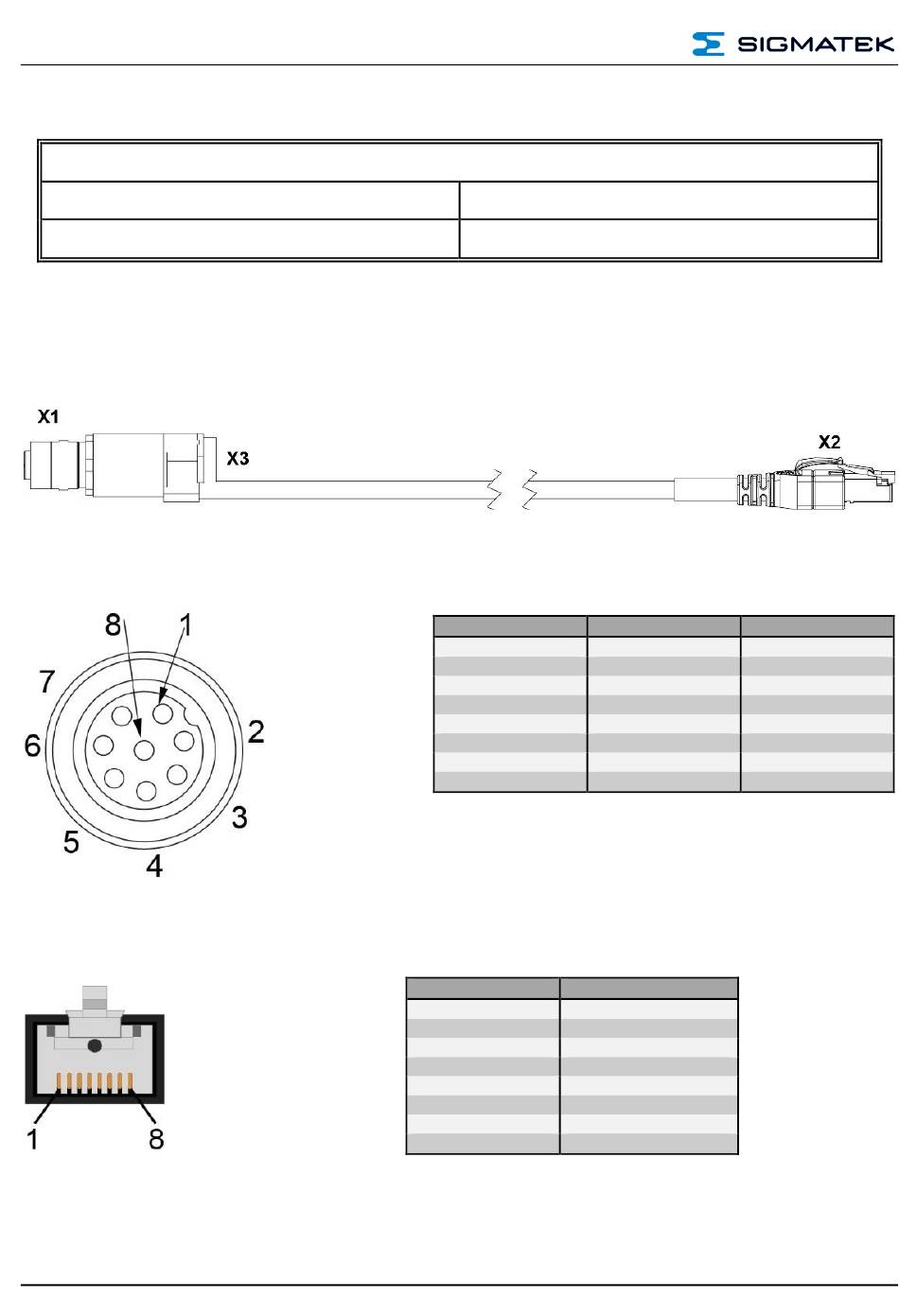

2.11 01-245-835-Z3 Verbindungskabel HGT 835-2

Dem Kabel liegt bei: Tischnetzteil & Netzanschlusskabel.
2.11.1 Steckerbelegung
X1: Kabelanschluss
X2: Ethernet (RJ45-Stecker)
Seite 22
Verbindungskabel HGT
Länge
2 m
Artikelnummer
01-245-835-Z3
Pin Adernfarbe
1
2 orange-weiß
3 orange
4
5 grün-weiß
6 schwarz
7
8
Pin Funktion
1 Tx+
2 Tx-
3 Rx+
4 n.c.
5 n.c.
6 Rx-
7 n.c.
8 n.c.
Funktion
- n.c.-
Tx+
Tx-
n.c.
Rx+
GND
rot +24
grün Rx-
10.08.2020
