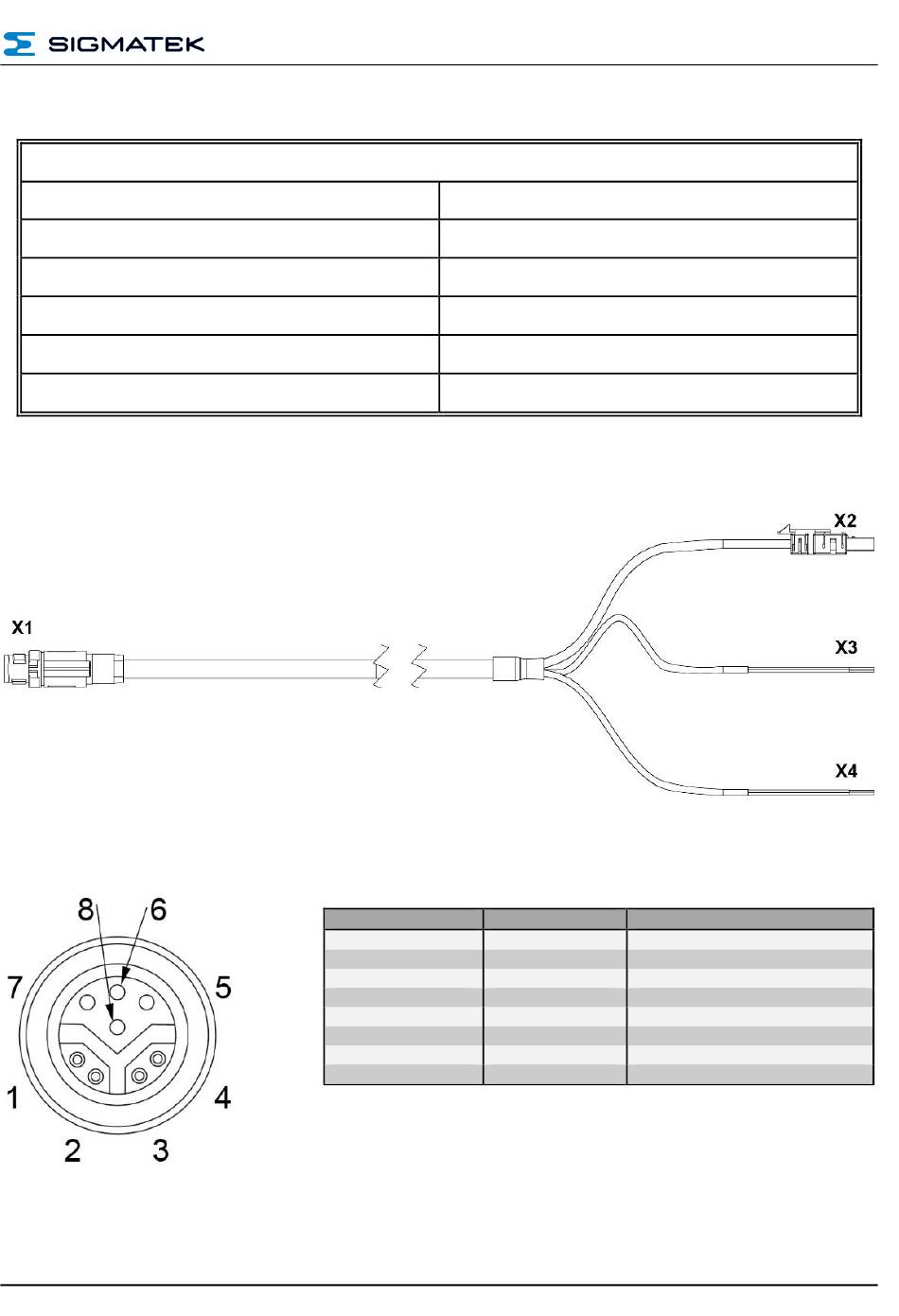

12-246-001-Z1-XXX Verbindungskabel BWH

2.7.1

Steckerbelegung

X1: Kabelanschluss M12 Y-Codiert
10.08.2020
Verbindungskabel BWH
Länge
1 m
5 m
10 m
15 m
20 m
ANSCHLUSSKABEL BEDIENGERÄTE
Pin Adernfarbe
1 weiß/orange
2 orange
3 weiß/grün
4 grün
5 blau
6 weiß
7 braun
8 schwarz
Artikelnummer
12-246-001-Z1-010
12-246-001-Z1
12-246-001-Z1-100
12-246-001-Z1-150
12-246-001-Z1-200
Funktion
Rx+
Rx-
Tx+
Tx-
VCC/+24 V
CAN_L
CAN_H
GND
