5. 3.

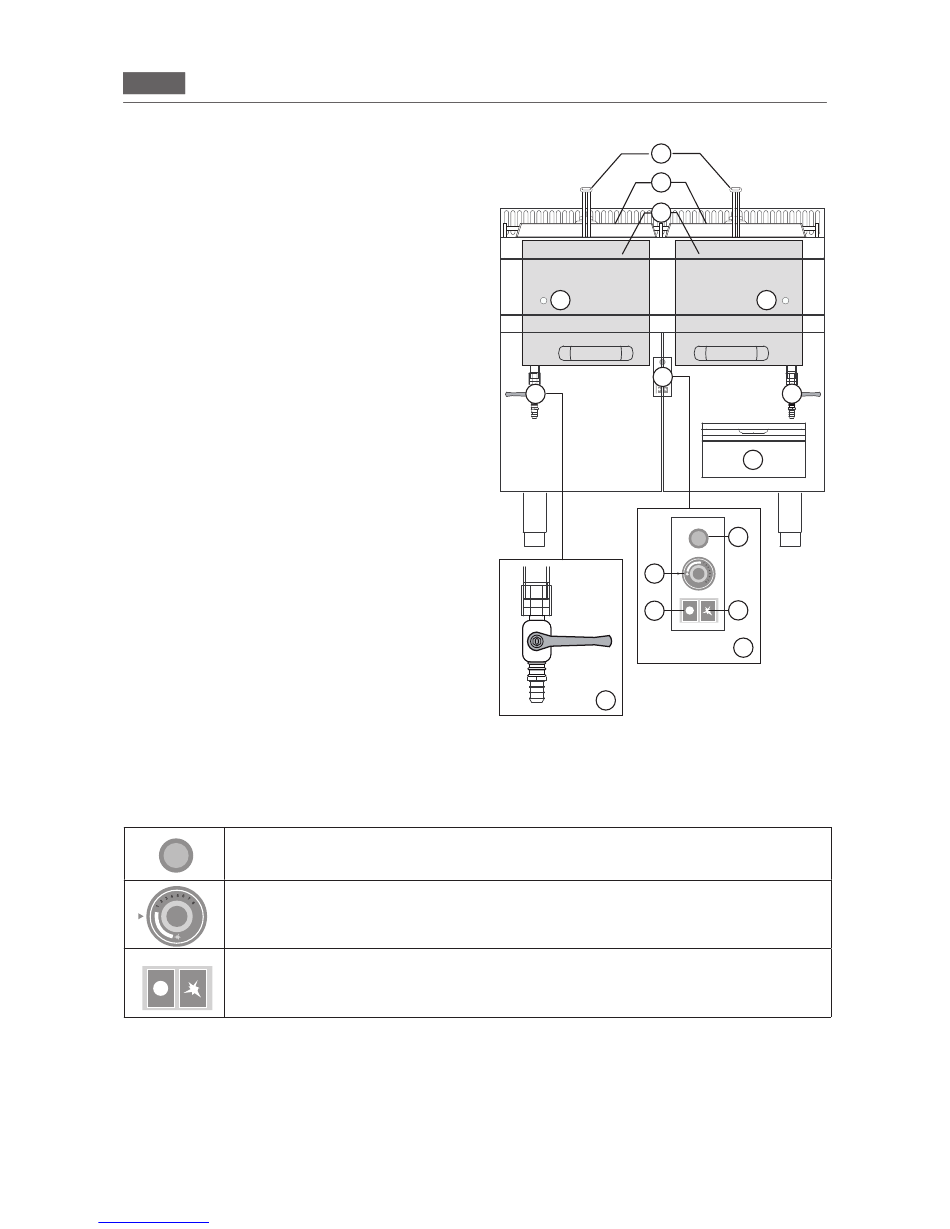

Anordnung der wichtigsten Bauteile

Die Anordnung der Abbildungen dient nur der Veranschauli-
chung und kann sich ändern.
1. Deckel.
2. Korb.
3. Kochkammer.
4. Schlitz zur Kontrolle der Pilotflamme.
5. Bedieneinheit (siehe Bedienung und Funktionen
von Drehknöpfen, Tasten und Kontrolllampen).
6. Hahn zum Ablassen des Öls aus der Kochkam-
mer.
7. Sammelbehälter für verbrauchtes Öl.
Bedienung und Funktionen von Drehknöpfen, Tasten und Kontrolllampen
Die Anordnung der Tasten in den Abbildungen dient nur der Veranschaulichung und kann sich ändern.
DAS VORLIEGENDE HANDBUCH IST EIGENTUM DES HERSTELLERS, DIE REPRODUKTION IN JEDER FORM IST, AUCH AUSZUGSWEISE, VERBOTEN.
Downloaded from www.Manualslib.com

BEDIENUNGSANLEITUNG

Piezoelektrische Zündtaste (GAS). Hat nur eine Funktion:
1. Erzeugt beim Drücken den Zündfunken an der Pilotflamme.
Thermostat-Drehknopf (GAS). Hat zwei verschiedene Funktionen:
1. Öffnet die Gaszufuhr in den Zündkreis des Brenners.
2. Regelung der Temperatur.
Haupt-Ausschalttaste (GAS).
Sperrt bei Drücken die Gaszufuhr zur Pilotflamme.
Taste für Gaszufuhr zur Pilotflamme.
Öffnet bei Drücken die Gaszufuhr zum Zündkreis der Pilotflamme.
manuals search engine
4
6
6
- 7 - - 7 - 7 7
1
2
3
4
5
6
7
B
C
A
D
5
