5. 3.

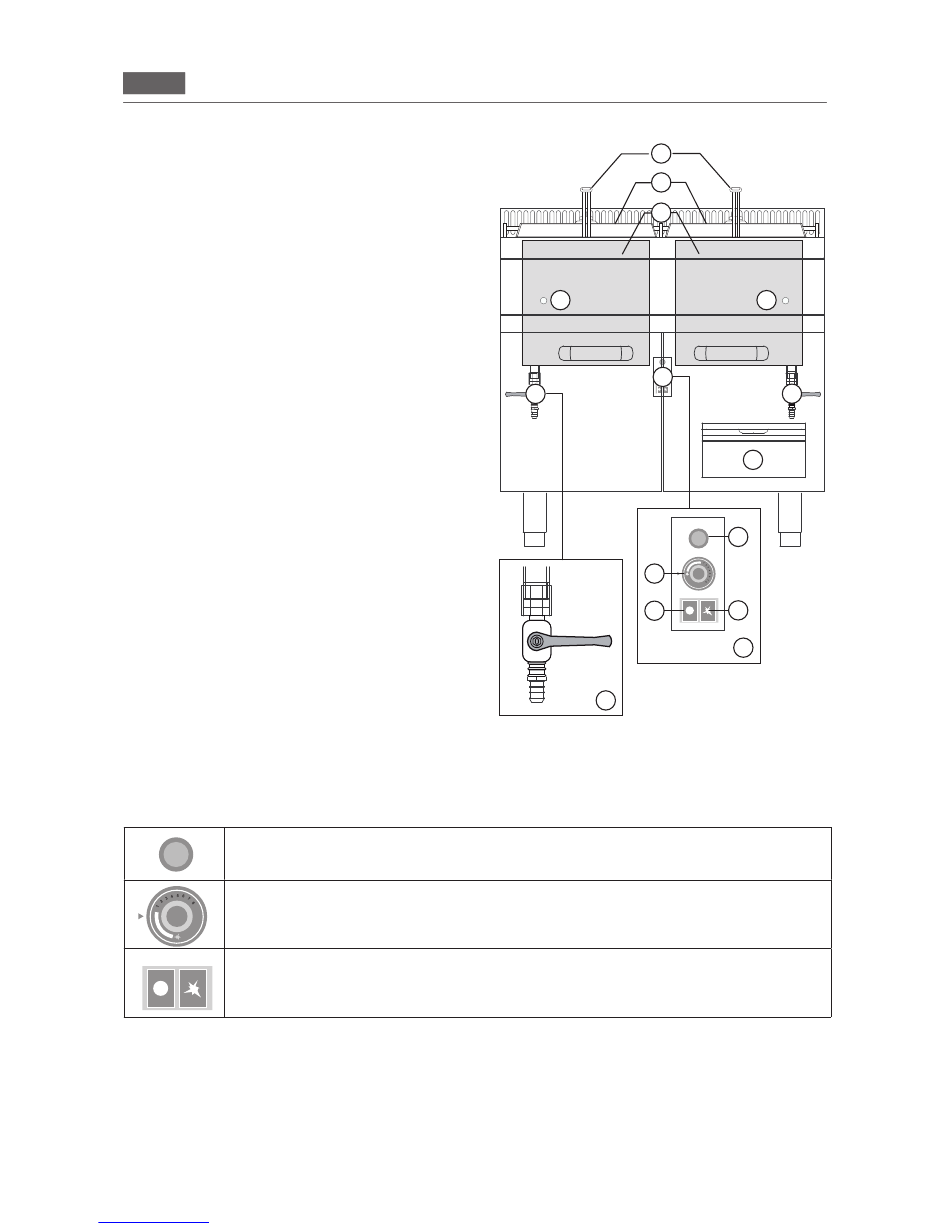

Pozycja głównych komponentów
Rozmieszczenie rysunków jest czysto wskazujące i może ulec
zmianie.
1. Pokrywa.
2. Kosz.
3. Zbiornik do gotowania.
4. Szczelina do kontroli płomienia startowego.
5. Grupa do Włączania (patrz Tryb i funkcja pokręteł,
przycisków i podświetlanych wskaźników).
6. Zasuwa wylewowa oleju z wnęki do smażenia.
7. Pojemnik na zużyty olej.
Tryb i funkcja pokręteł, przycisków i podświetlanych wskaźników
Rozmieszczenie przycisków na rysunkach jest czysto wskazujące i może ulec zmianie.
NINIEJSZA INSTRUKCJA JEST WŁ ASNOŚCIĄ PRODUCENTA I WSZELKIE KOPIOWANIE, NAWET CZĘŚCIOWE JEST ZABRONIONE.
Downloaded from www.Manualslib.com
Przycisk piezoelektryczny (GAZOWY). Wykonuje jedną funkcję:
1. Wciśnięty wytwarza iskrę na płomieniu startowym.
Pokrętło termostatu (GAZOWY). Spełnia dwie funkcje:
1. Doprowadza gaz do obwodu zapłonowego palnika.
2. Regulacja temperatury.
Przycisk ogólnego wyłączenia (GAZOWY).
Wciśnięty, zatrzymuje dopływ gazu do płomienia startowego.
Przycisk dopływu gazu do płomienia startowego.
Wciśnięty, doprowadza gaz do obwodu zapłonowego płomienia startowego.
manuals search engine
4
6
6
- 7 - - 7 - 7 7
1
2
3
4
5
6
7
B
C
A
D
5
