Aufwärtszähler
Gate/R 0/1 (IN1) ↑
B 0/1 (IN 3)
A 0/1 (IN2)
Zähler 0/1
Abwärtszähler
Gate/R 0/1 (IN1)
↑
B 0/1 (IN3)
A 0/1 (IN2)
xx
Zähler 0/1
HB97D - FM - Rev. 06/29
Der Zähler wird dann um 1 inkrementiert, wenn bei steigender Flanke an B
der Eingang A auf HIGH liegt, bzw. wenn bei fallender Flanke an B der Ein-
gang A auf LOW liegt, oder wenn bei steigender Flanke an A der Eingang
B auf LOW liegt, bzw. bei fallender Flanke an A der Eingang B auf HIGH
liegt.

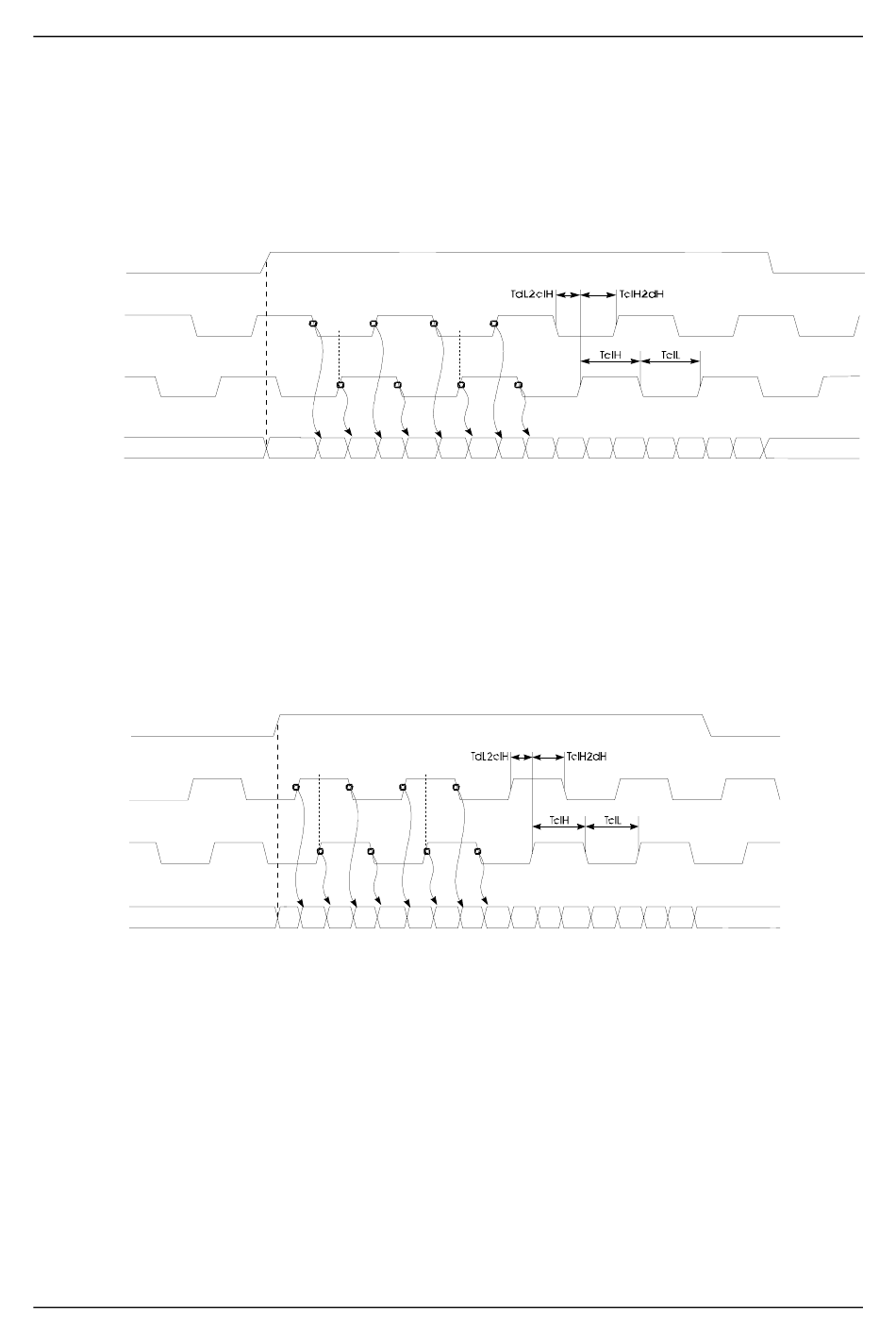

Timing-Diagramm am Beispiel von Zähler 0/1:
Reset
xx 00 01 02 03 04
Der Zähler wird dann um 1 dekrementiert, wenn bei steigender Flanke an B
der Eingang A auf LOW liegt, bzw. wenn bei fallender Flanke an B der
Eingang A auf HIGH liegt, oder wenn bei steigender Flanke an A der
Eingang B auf HIGH liegt, bzw. bei fallender Flanke an A der Eingang B
auf LOW liegt.
Timing-Diagramm am Beispiel von Zähler 0/1:
Reset
00 FF FE FD FC FB FA F9 F8 F7 F6 F5 F4 F3 F2 F1 F0
Teil 4 FM 250 - Zähler-Modul
05 06 07 08 09 0A 0B 0C 0D 0E 0F 10
