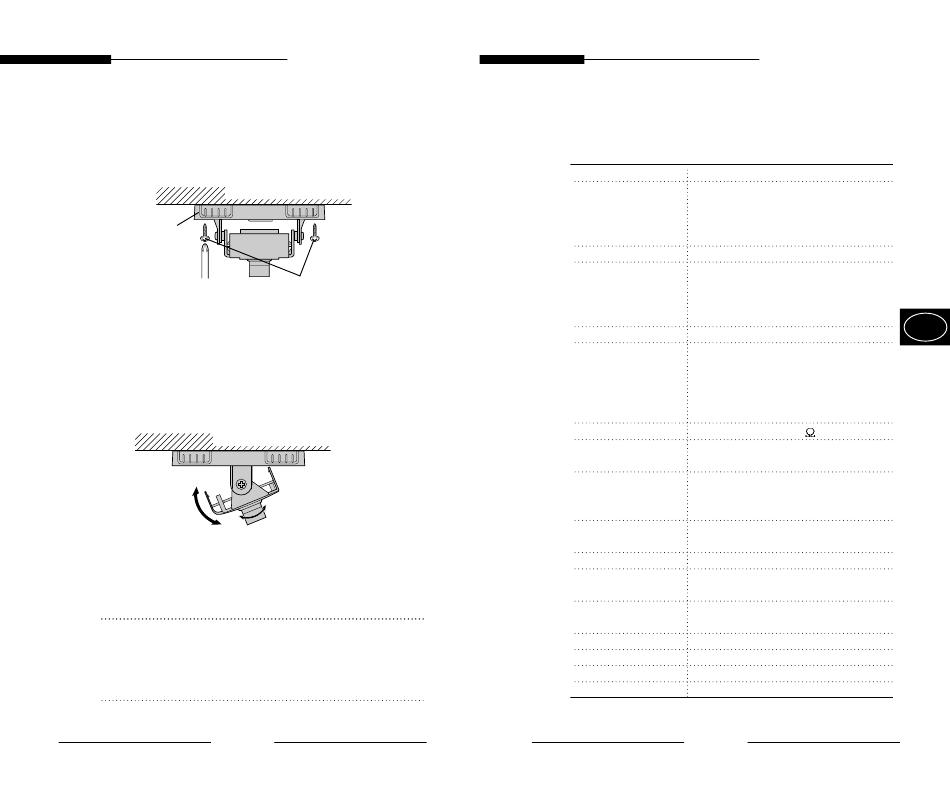

4. Bringen Sie die Kameraeinheit an Zielort mit dem
Schraubenzieher mit den mitgelieferten
Befestigungsschrauben an.
Wand oder Decke
Halterung
Schraubenzieher
5. Stellen Sie korrektes Kamerabild ein, indem Sie das
Kameragehäuse (PCB-Brett) innerhalb der
Kuppelkamera aufwärts oder abwärts verschieben,
und justieren Sie ein, indem Sie das Objektiv nach
links oder nach rechts drehen.
Wand oder Decke
Das Bild durch
Verschieben
aufwärts oder
abwärts justieren
6. Bauen Sie die Kuppelabdeckung ein, indem Sie sie
nach rechts drehen.
Anmerkung
Achten Sie bitte beim Zusammenbauen oder
Zerlegen besonders darauf, dass keine
Fremdkörper in die Objektivkappe gelangen.
8
Benutzerhandbuch
Befestigungs
schrauben
Den Fokus durch
Drehen nach links
oder nach rechts
justieren

5. Technische Daten

Artikel
Fernsehnorm SCC-520/521 :NTSC
(Signalsystem) STANDARD
SCC-520P/521P/523P:PAL
STANDARD
CCD-Sender 1/3" SUPER HAD CCD-Sender
Effektive SCC-520 : 510(H) x 492(V)
Bildelmente SCC-521 : 768(H) x 494(V)
SCC-520P : 500(H) x 582(V)
SCC-521P/523P : 752(H) x 582(V)
Synchronisation Intern
Auflösung SCC-520/520P : 330 TV Zeilen (H)
SCC-521/521P/523P :
Videoausgangssignal VBS 1.0Vp-p bei 75
Signal/Rausch
Mehr als 50dB
abstand
Min. Belleuchtung SCC-520(P) : 1Lux(F2.0, 50 IRE)
eines abgebildeten SCC-521(P)/523P :
Objekts
Objektiv SCC-520(P)/521(P) : f=3.8mm
( Brennpunkt) SCC-523p
Gamma-Korrektur 0.45
Anschlüsse für Signalausgang: BNC Buchse
Ein/Ausgang Netzeingang : DC Buchse
Betriebs
-10~+50°C
temperatur
Betribsspannung 12V Gleichstrom
Leistungsaufnahme 2 W
Abmessungen 100(ø) x 67(H)mm
Gewicht 150g
9
Benutzerhandbuch
Spezifikation
350 TV Zeilen (V)
480 TV Zeilen (H)
350 TV Zeilen (V)
, gemischt
2Lux(F2.0, 50 IRE)
: f=2.9mm
