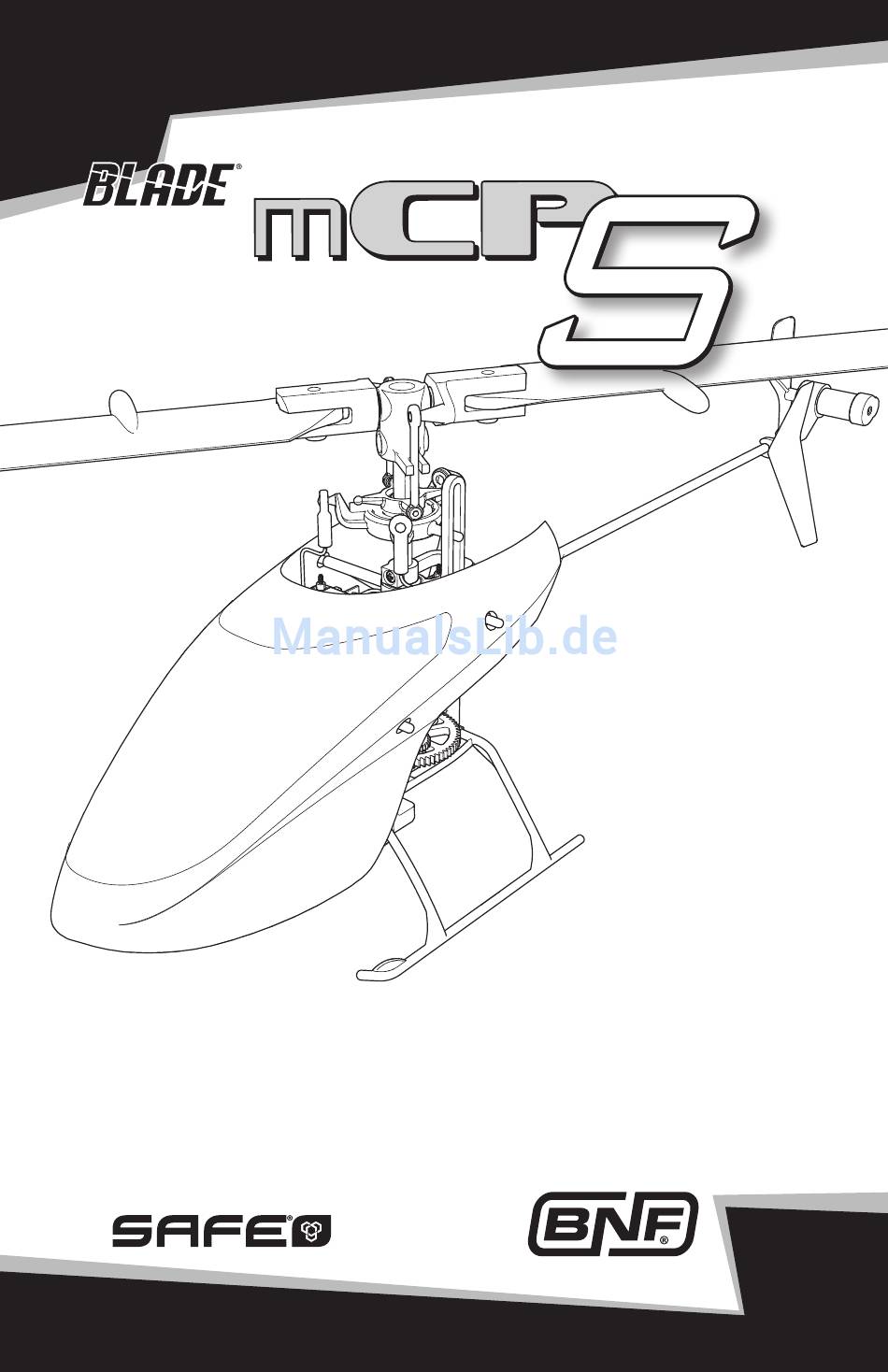

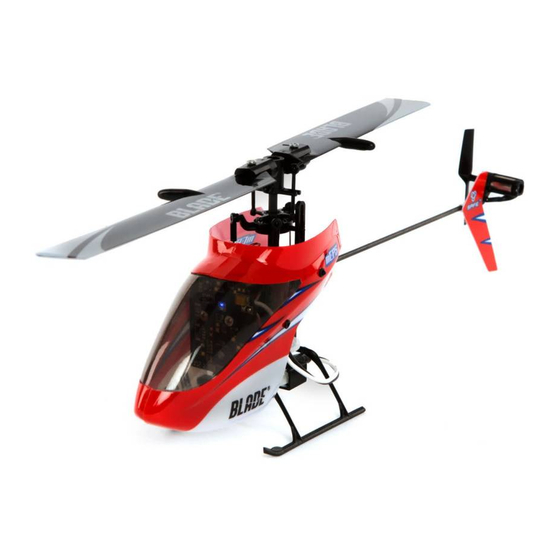

- Seite 1 Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni www.modellmarkt24.ch www.modellmarkt24.ch...
-
Seite 2: Spezielle Bedeutungen
HINWEIS Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermessen von Horizon Hobby, LLC jederzeit geändert werden. Die aktuelle Produktliteratur fi nden Sie auf horizonhobby.com unter der Registerkarte „Support“ für das betreffende Produkt. Spezielle Bedeutungen Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen: WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden, Kollateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberfl... -
Seite 3: Inhaltsverzeichnis
Höhe Fluggewicht 240mm Hauptrotordurchmesser Lieferumfang • Blade mCP S Hubschrauber • MLP6DSM-Sender (nur RTF) • 2 210 mA 1S 3,7 V 40C LiPo-Akkus • 4 AA-Batterien (nur RTF) • USB 1S LiPo-Ladegerät (nur RTF) Bitte registrieren Sie ihr Produkt unter www.bladehelis.com um Updates, spezielle Angebote und weitere Informationen zu erhalten. -
Seite 4: Vorbereitung Für Den Erstfl Ug
Vorbereitung für den Erstfl ug Checkliste zum Fliegen • Entnehmen und überprüfen Sie die Komponenten ❏ Schalten Sie immer den Sender zuerst ein • Laden Sie den Flugakku ❏ Stecken Sie den Flugakku an den Anschluß der ESC ❏ Lassen Sie der ESC Kontrolleinheit Zeit zum initialisieren •... -
Seite 5: Einsetzen Der Senderbatterien (Rtf)
Einsetzen der Senderbatterien (RTF) Die LED-Anzeige blinkt und der Sender gibt einen Piepton ab, der zunehmend schneller wird, während die Akku-Spannung fällt. Die Sender-Akkus ersetzen, wenn der Sender beginnt, einen Piepton abzugeben. Senderkontrollen (RTF) Auswahl Flugmodus Panik Schalter Ein/Aus/Flugmodus-LED Auswahl Binde Schalter Dual Rate EIN/AUS... -
Seite 6: Sendereinstellungen (Bnf)
Sie den Helikopter binden oder fl iegen können. Die Werte, Um den Spektrum DXe Sender einzustellen, die Sie zum Programmieren Ihres Senders für Spektrum laden Sie die Modellkonfi guration für Blade mCP S von DX7s, DX6, DX7, DX8, DX9, DX18 und DX20 Empfänger www.spektrumrc.com herunter oder programmieren Sie benötigen, sind unten angeführt. - Seite 7 DX6, DX6e Systemeinstellung Funktionsliste Servoeinstellung Modelltyp HELI Kanal Servoweg Laufrichtung Kanal Servoweg Laufrichtung 100/100 Normal 100/100 Normal Taumelscheibentyp 100/100 Normal 100/100 Normal 1 servo Normal 100/100 Normal 75/75 Normal Flugzustand D/R & Expo Gaskurve Flugzustand F Mode Kanal Sch. (F) Pos Expo Sch.
-
Seite 8: Einsetzen Des Flugakkus
Einsetzen des Flugakkus 1. Den Gashebel in die niedrigste Position bringen. 6. Den Hubschrauber auf eine ebene Oberfl äche stellen 2. Den Sender einschalten. und stillstehen lassen, bis die Empfänger-LED durchge- 3. Alle Trimmungen zentrieren. Beim mitgelieferten MLP6- hend leuchtet und damit anzeigt, dass die Initialisierung Sender (nur RTF) sind die Trimmungen zentriert, wenn abgeschlossen ist. -
Seite 9: Beschreibung Des Bindeprozess Für Computer Sender (Bnf)
Dieses Produkt erfordert einen zugelassenen Spektrum DSM2/DSMX-kompatiblen Sender. Ist eine erneute Bindung erforderlich, die nachfolgenden Anweisungen befolgen. Beschreibung des Bindeprozess für Computer Sender (BNF) 1. Den Flug-Akku vom Hubschrauber trennen. 2. Wird der mit der RFT-Version des Hubschraubers beigefügte Sender nicht verwendet, die Tabelle der Senderkonfi guration zur korrekten Programmierung des Senders verwenden. -
Seite 10: Einführung In Die Hauptsteuerfunktionen
Querruder Rückansicht Rückansicht Querruder nach links Querruder nach rechts Kollektive Pitch Seitenansicht Seitenansicht Kollektive Pitch oben Kollektive Pitch unten Motor Stellen Sie den Hubschrauber draussen auf eine saubere und WARNUNG: Halten Sie mindestens 10 Meter gerade Fläche (Beton oder Asphalt) die frei von Hindernissen sein Abstand zum Hubschrauber wenn der Motor läuft. -
Seite 11: Beschreibung Des Flugmodus
Höhenruder Seitenansicht Seitenansicht Vorwärts Rückwärts Höhenruder nach unten Höhenruder nach oben Querruder Rückansicht Rückansicht Links Rechts Querruder nach links Querruder nach rechts Beschreibung des Flugmodus Im Stabilitätsmodus fl iegt der Hubschrauber ähnlich ei- Im Agilitätsmodus ist die Schräglage nicht begrenzt. Wenn nem Hubschrauber mit fester Blattverstellung (die Schräg- der Steuerknüppel losgelassen wird, kehrt sich das Modell lage ist begrenzt). -
Seite 12: Fliegen Des Mcp S
Fliegen des mCP S Vor der Wahl des Standorts für das Fliegen des Schweben Fluggeräts die örtlichen Gesetze und Verordnungen Beim Vornehmen kleiner Korrekturen am Sender den konsultieren. Hubschrauber über einem Punkt halten. Bei Flügen in Wind- Ist dies Ihr erster Hubschrauber mit kollektiver Blattverstellung stille sollte das Modell fast keine korrigierenden Eingaben empfehlen wir Ihnen, sich Hilfe von einem erfahrenen Hub- erfordern. -
Seite 13: Leitfaden Zur Problemlösung
Stellen Sie sicher dass die Rotorblätter und andere Teile die mit hoher Geschwindigkeit drehen keine Beschädigungen aufweisen wie: Brüche, Risse, Abplatzer oder Kratzer. Ersetzen Sie beschädigte Teile vor dem Rotorblätter fl iegen. Überprüfen Sie ob beide Rotorblätter gleich korrekt befestigt sind. Wird der Hubschrauber seitlich gehalten sollten sich beide Rotorblätter im Gewicht ausgleichen. -
Seite 14: Explosionszeichnung
Problem Mögliche Ursache Lösung Den Heckrotor auf Schäden untersuchen. Den Heckausle- Heckschwingungen/ Beschädigter Heckrotor, Heckaus- ger und die Hauptwelle auf Risse untersuchen. Den Haupt- Schlingern oder schlechte leger, Hauptgetriebeeingriff, Haupt- getriebeeingriff überprüfen und durch volle Drehung sicher- welle, lose Schrauben, Vibration stellen, dass es keine engen Stellen im Zahneingriff gibt. -
Seite 15: Teileliste
Teileliste Teile-Nr. Description Teile-Nr. Description 1 BLH3503 Hauptmotor mit Ritzel 12 BLH3514 Hauptrotorblatthalter mit Lager 2 BLH3504 Gleitkufe und Akku-Halterung 13 BLH3522 Rotorkopf-Verbindungssatz (8) 3 BLH3505 Hauptrahmen mit Hardware 14 BLH3602 Heckausleger-Baugruppe 4 BLH3506 Hauptgetriebe 15 BLH3603 Heckrotor 5 BLH3507 Hauptwelle mit Manschette und Hardware 16 BLH5101 3-In-1 Flybareless-Steuereinheit... -
Seite 16: Garantie Und Service Kontaktinformationen
Schadensbeschränkung Wartung und Reparatur Horizon ist nicht für direkte oder indirekte Folgeschäden, Muss Ihr Produkt gewartet oder repariert werden, wenden Sie sich Einkommensausfälle oder kommerzielle Verluste, die in irgendeinem entweder an Ihren Fachhändler oder direkt an Horizon. Zusammenhang mit dem Produkt stehen verantwortlich, unabhän- Rücksendungen / Reparaturen werden nur mit einer von Horizon gig ab ein Anspruch im Zusammenhang mit einem Vertrag, der vergebenen RMA Nummer bearbeitet. - Seite 17 ©2017 Horizon Hobby, LLC. Blade, E-fl ite, Bind-N-Fly, BNF, the BNF logo, DSM, DSM2, DSMX, AS3X, SAFE, the SAFE logo and ModelMatch are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
