D-Link DES-1016D Schnellinstallationsanleitung

QUICK INSTALLATION GUIDE

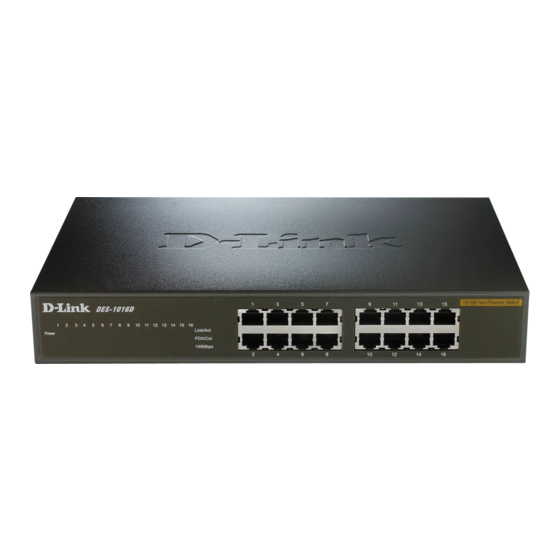

DES-1016D/24D 16/24-PORT FAST ETHERNET DESKTOP SWITCH
ENGLISH
SWITCH SETUP
CONNECTING THE POWER CORD
Plug the power cord into an available power outlet, then plug the other end of the power
cable into the power port of the DES-1016D/DES-1024D. The power LED will light up,
confirming that the device is receiving power.
USING THE 10/100 Mbps FAST ETHERNET PORTS
Use one of the 16 ports on the DES-1016D or 24 ports on the DES-1024D to hook up
your network devices with a LAN cable.
USING THE LED INDICATORS
The LED indicators will flash when the DES-1016D/DES-1024D is first connected to a
power source, indicating that devices can now be connected to the switch. After plugging
in a device, the corresponding port LED will light up. A blinking LED indicates an active
10/100Mbps connection.
LED
For full product manual, please refer to the website ftp.dlink.eu/Manuals/DES-1016D_1024D_
Manual.pdf
SET-UP AND CONFIGURATION PROBLEMS
1. WHAT TO DO IF THE POWER LED IS NOT LIT UP?
Check if the power adapter is properly connected to a wall socket and the back of the DES-1016D/
DES-1024D.
2. WHAT TO DO IF A CONNECTED DEVICE IS NOT DETECTED?
First check if the Port LED is flashing. If the Port LED is not illuminated, try connecting the device
using a different LAN cable.
TECHNICAL SUPPORT
ESPAÑOL
CONFIGURACIÓN DEL CONMUTADOR
CONEXIÓN DEL CABLE DE ALIMENTACIÓN
Enchufe el cable de alimentación en una toma de alimentación disponible y enchufe
después el otro extremo del cable de alimentación en el puerto de alimentación del
DES-1016D/DES-1024D. Se iluminará el LED de alimentación, confirmando
que el dispositivo recibe energía.
UTILIZACIÓN DE LOS PUERTOS ETHERNET DE ALTA VELOCIDAD DE 10/100 Mbps
Utilice uno de los 16/24 puertos del DES-1016D o de los 24 puertos del DES-1024D
para conectar los dispositivos de red con un cable de LAN.
UTILIZACIÓN DE LOS INDICADORES LED
Los indicadores LED parpadearán cuando se conecte por primera vez el DES-1016D/DES-
1024D a una fuente de alimentación, indicando que ya se pueden conectar los dispositivos
al conmutador. Después de enchufar un dispositivo, se iluminará el LED del puerto
correspondiente. Un LED que parpadea indica una conexión de 10/100 Mbps activa.
LED
Para obtener el manual del producto completo, consulte el sitio web ftp.dlink.eu/Manuals/
DES-1016D_1024D_Manual.pdf
PROBLEMAS DE INSTALACIÓN Y CONFIGURACIÓN
1. ¿QUÉ DEBE HACER SI EL LED DE ALIMENTACIÓN NO ESTÁ ENCENDIDO?
Compruebe que el cable de alimentación está conectado correctamente a una toma de alimentación
y a la parte posterior del ES-1016D/DES-1024D.
2. ¿QUÉ DEBE HACER SI NO SE DETECTA UN DISPOSITIVO CONECTADO?
En primer lugar, compruebe si el LED del puerto está parpadeando. Si el LED del puerto no se
ilumina, intente conectar el dispositivo utilizando un cable de LAN diferente.
ASISTENCIA TÉCNICA
POLSKI
INSTALACJA PRZEŁĄCZNIKA
PODŁĄCZANIE ZASILACZA
Włączyć przewód zasilania w dostępne gniazdo elektryczne, następnie włączyć drugi
koniec przewodu zasilania do portu zasilania DES-1016D/DES-1024D. Dioda zasilania
zaświeci się potwierdzając, że urządzenie jest zasilane.
UŻYWANIE SZYBKICH PORTÓW ETHERNETOWYCH O SZYBKOŚCI TRANSMISJI
DANYCH DO 10/100 Mb/s
Aby podłączyć swoje urządzenie sieciowe za pomocą kabla sieci LAN, należy
wykorzystać jeden z 16/24 portów w urządzeniu DES-1016D, lub jeden z 24 portów w
urządzeniu DES-1024D.
UŻYWANIE WSKAŹNIKÓW LED
Wskaźniki LED będą migać, gdy przełącznik DES-1016D/DES-1024D zostanie podłączony do
źródła zasilania wskazując, że można teraz podłączać do urządzenia do tego przełącznika.
Po podłączeniu urządzenia zaświeci się odpowiadający mu wskaźnik LED portu. Migający
wskaźnik LED wskazuje aktywne połączenie o szybkości 10/100 Mb/s.
LED Pełna wersja instrukcji obsługi urządzenia jest dostępna na stronie internetowej ftp.dlink.
eu/Manuals/DES-1016D_1024D_Manual.pdf
PROBLEMY Z KONFIGURACJĄ
CO ZROBIĆ GDY DIODA LED ZASILANIA NIE ŚWIECI?
1.
Należy się upewnić, że przewód zasilania jest odpowiednio podłączony do gniazda elektrycznego i z
tyłu przełącznika DES-1016D/DES-1024D.
2. CO ZROBIĆ JEŻELI PODŁĄCZONE URZĄDZENIE NIE JEST WYKRYWANE PRZEZ KOMPUTER?
Należy sprawdzić czy dioda LED portu świeci. Jeżeli dioda LED portu nie świeci, należy spróbować
podłączyć urządzenie za pomocą innego kabla Ethernet.
POMOC TECHNICZNA
DEUTSCH
SWITCH-AUFSTELLUNG
STROMANSCHLUSS
Stecken Sie das eine Ende des Stromkabels in eine Steckdose und dann das andere
Ende des Kabels in die Stromanschlussbuchse des DES-1016D/DES-1024D. Die
LED-Betriebsanzeige beginnt zu leuchteten und bestätigt, dass das Gerät mit Strom
versorgt wird.
VERWENDUNG DER 10/100 Mbit/s FAST ETHERNET-PORTS
Verwenden Sie einen der 16/24 ports des DES-1016D oder der 24 ports des DES-1024D,
um Ihre Netzwerkgeräte mithilfe eines Netzwerkkabels anzuschließen.
DIE LED-ANZEIGEN
Alle Port-LEDs leuchten einmal auf, wenn der DES-1016D/DES-1024D an eine Stromquelle
angeschlossen wird. Das zeigt an, dass Geräte nun an den Switch angeschlossen werden
können. Nach Anschluss eines Geräts beginnt die entsprechende Port-LED zu leuchten. Eine
blinkende LED zeigt an, dass Daten über die bestehende 10/100 MBit/s Verbindung fließen.
LED
Das komplette Handbuch zum Produkt finden Sie im Web auf ftp.dlink.eu/Manuals/
DES-1016D_1024D_Manual.pdf
SETUP-UND KONFIGURATIONSPROBLEME
1. WAS MACHE ICH, WENN DIE LED-BETRIEBSANZEIGE NICHT LEUCHTET?
Stellen Sie sicher, dass das Steckernetzteil korrekt an eine Steckdose des Stromnetzes und das
andere Ende des Kabels auf der Rückseite des DES-1016D/DES-1024D fest angeschlossen ist.
2. WAS MACHE ICH, WENN EIN ANGESCHLOSSENES GERÄT NICHT ERKANNT WIRD?
Prüfen Sie zunächst, ob die Port-LED blinkt. Leuchtet diese nicht, versuchen Sie, das Gerät mithilfe
eines anderen Netzwerkkabels anzuschließen.
dlink.com/support
TECHNISCHE UNTERSTÜTZUNG
ITALIANO
CONFIGURAZIONE DELLO SWITCH
COLLEGAMENTO DEL CAVO DI ALIMENTAZIONE
Collegare un'estremità del cavo di alimentazione a una presa elettrica libera, quindi
collegare l'altra estremità a una porta di alimentazione del dispositivo DES-1016D/
DES-1024D. Il LED Power si illuminerà per indicare che il dispositivo è alimentato.
UTILIZZO DELLE PORTE FAST ETHERNET 10/100 Mbps
Utilizzare una delle cinque porte disponibili sul modello DES-1016D o delle otto porte
disponibili sul modello DES-1024D per collegare i dispositivi di rete con un cavo LAN.
UTILIZZO DEGLI INDICATORI LED
Le spie LED lampeggeranno quando il dispositivo DES-1016D/DES-1024D viene collegato per
la prima volta a una fonte di alimentazione per indicare che da questo momento è possibile
collegare dispositivi allo switch. Dopo il collegamento di un dispositivo, il LED della porta
corrispondente si illuminerà. Un LED lampeggiante indica una connessione 10/100 Mbps attiva.
LED
Per il manuale completo del prodotto, visitare il sito Web ftp.dlink.eu/Manuals/
DES-1016D_1024D_Manual.pdf
PROBLEMI DI INSTALLAZIONE E CONFIGURAZIONE
1. CHE COSA È NECESSARIO FARE SE IL LED ALIMENTAZIONE NON È ACCESO?
Assicurarsi che il cavo di alimentazione sia correttamente collegato a una presa elettrica e al connettore
presente sul retro del dispositivo DES-1016D/DES-1024D.
2. CHE COSA È NECESSARIO FARE SE UN DISPOSITIVO COLLEGATO NON VIENE RILEVATO?
In primo luogo, verificare che il LED porta lampeggi. Se il LED porta non è acceso, provare a utilizzare
un altro cavo LAN per collegare il dispositivo.
dlink.com/support
SUPPORTO TECNICO
Č ESKY
NASTAVENÍ PŘEPÍNAČE
PŘIPOJENÍ NAPÁJECÍHO KABELU
Zapojte napájecí kabel do volné zásuvky a poté zapojte druhý konec napájecího kabelu
do napájecího konektoru přepínače DES-1016D/DES-1024D. Kontrolka napájení
rozsvícením indikuje, že zařízení je napájeno.
POUŽÍVÁNÍ PORTŮ PRO 10/100 Mbit/s FAST ETHERNET
Do 16/24 portů na přepínači DES-1016D nebo 24 portů na přepínači DES-1024D zapojte
svá síťová zařízení pomocí kabelů LAN.
POUŽÍVÁNÍ LED
Po prvním připojení napájení k přepínači DES-1016D/DES-1024D kontrolky zablikají,
což znamená, že k přepínači lze nyní připojovat zařízení. Po připojení zařízení se rozsvítí
kontrolka příslušného portu. Blikající kontrolka indikuje aktivní připojení 10/100 Mbit/s.
Úplný návod k výrobku najdete na webových stránkách ftp.dlink.eu/Manuals/
LED
DES-1016D_1024D_Manual.pdf
PROBLÉMY S INSTALACÍ A KONFIGURACÍ
1. CO DĚLAT, KDYŽ NESVÍTÍ LED POWER?
Zkontrolujte, zda je napájecí kabel správně zapojen do zásuvky a do konektoru na zadní straně
přepínače DES-1016D/DES-1024D.
2. CO DĚLAT, KDYŽ NENÍ ROZPOZNÁNO PŘIPOJENÉ ZAŘÍZENÍ?
Nejprve zkontrolujte, zda poblikává LED Port. Pokud LED Port nesvítí, zkuste zařízení připojit jiným
kabelem LAN.
dlink.com/support
TECHNICKÁ PODPORA
FRANÇAIS
CONFIGURATION DU COMMUTATEUR
BRANCHER LE CORDON D'ALIMENTATION
Branchez le cordon d'alimentation dans une prise de courant disponible, puis
branchez l'autre extrémité au port d'alimentation du DES-1016D/DES-1024D. Le
voyant d'alimentation s'allume, confirmant que le périphérique est alimenté.
UTILISATION DES PORTS FAST ETHERNET 10/100 Mbits/s
Utilisez l'un des 16/24 ports du DES-1016D ou des 24 ports du DES-1024D pour
raccorder vos périphériques en réseau avec un câble de réseau local.
UTILISATION DES VOYANTS LUMINEUX
Lorsque le DES-1016D/DES-1024D est connecté pour la première fois à une source
d'alimentation, les voyants lumineux clignotent pour indiquer que le commutateur est prêt
à connecter des périphériques. Après avoir branché un périphérique, le voyant du port
correspondant s'allume. S'il clignote, cela signifie qu'une connexion 10/100 Mbits/s est active.
LED
Pour prendre connaissance du manuel complet du produit, consultez le site Web ftp.dlink.eu/
Manuals/DES-1016D_1024D_Manual.pdf
PROBLÈMES D'INSTALLATION ET DE CONFIGURATION
1. QUE FAIRE SI LE VOYANT D'ALIMENTATION EST ÉTEINT ?
Vérifiez que le cordon d'alimentation est correctement branché sur le secteur et à l'arrière du
DES-1016D/DES-1024D.
2. QUE FAIRE SI UN PÉRIPHÉRIQUE CONNECTÉ N'EST PAS DÉTECTÉ ?
Commencez par vérifier si le voyant du port clignote. S'il est éteint, essayez de connecter le
périphérique avec un autre câble de réseau local.
dlink.com/support
ASSISTANCE TECHNIQUE
NEDERLANDS
INSTALLATIE VAN SCHAKELAAR
HET NETSNOER AANSLUITEN
Steek het netsnoer in een beschikbaar stopcontact en steek vervolgens het andere
uiteinde van de kabel in de stroompoort van de DES-1016D/DES-1024D. Het
stroomlampje gaat branden en bevestigt dat het toestel stroom krijgt.
GEBRUIK VAN DE 10/100 Mbps FAST ETHERNET-POORTEN
Gebruik één van de 16/24 poorten op de DES-1016D of 24 poorten op de DES-1024D
om uw netwerkapparaten aan te sluiten met een LAN-kabel.
GEBRUIK VAN DE LED-INDICATOREN
De LED-indicators gaan knipperen wanneer de DES-1016D/DES-1024D voor het eerst wordt
aangesloten op een stroombron, waarbij wordt aangegeven dat de toestellen nu op de schakelaar
kunnen worden aangesloten. Na het aansluiten van een toestel gaat het overeenkomstige
poortlampje branden. Een knipperend lampje wijst op een actieve 10/100Mbps aansluiting.
LED Voor de volledige producthandleiding, verwijzen we naar de website ftp.dlink.eu/Manuals/
DES-1016D_1024D_Manual.pdf
INSTALLATIE EN CONFIGURATIEPROBLEMEN
1. WAT ALS HET AAN/UIT-LAMPJE NIET BRANDT?
Controleer om zeker te stellen dat het netsnoer goed is aangesloten op een stopcontact en op de
achterkant van de DES-1016D/DES-1024D.
2. WAT ALS EEN AANGESLOTEN APPARAAT NIET GEDETECTEERD WORDT?
Controleer eerst of het lampje van de poort knippert. Als het lampje van de poort niet brandt, moet u
het apparaat op een andere LAN-kabel proberen aansluiten.
dlink.com/support
TECHNISCHE ONDERSTEUNING
MAGYAR
KAPCSOLÓ-BEÁLLÍTÁS
A TÁPKÁBEL CSATLAKOZTATÁSA
Csatlakoztassa a tápkábelt szabad áramforrásba, a kábel másik végét pedig a
DES-1016D/DES-1024D hálózati portjába. A táp-jelzőfény kigyullad, ezzel jelezve,
hogy az eszköz tápellátáshoz jut.
A 10/100 Mbps GYORS ETHERNET PORTOK HASZNÁLATA
Használja a DES-1016D 16 portjának egyikét, vagy a DES-1024D 24 portjának egyikét
az Ön hálózati eszközeinek a LAN-kábellel való összekapcsolásához.
A LED JELZŐFÉNYEK HASZNÁLATA
A LED jelzőfény villogni fog, ha a DES-1016D/DES-1024D-t előbb tápforráshoz
csatlakoztatja, ezzel jelezve, hogy az eszközöket most a kapcsolóhoz lehet
csatlakoztatni. Az eszköz csatlakoztatását követően a megfelelő port LED világítani
fog. A villogó LED aktív 10/100 Mbps csatlakozást jelez.
LED
A teljes termékkézikönyvért hivatkozzon a ftp.dlink.eu/Manuals/DES-1016D_1024D_
Manual.pdf weboldalra.
BEÁLLÍTÁSI ÉS KONFIGURÁCIÓS PROBLÉMÁK
1. MIT KELL TENNI, HA A TÁP JELZŐFÉNY NEM VILÁGÍT?
Ellenőrizze, hogy a tápkábelt helyesen csatlakoztatta-e az áramforráshoz és a DES-1016D/DES-1024D
hátuljához.
2. MIT KELL TENNI, HA NEM ÉSZLELT A CSATLAKOZTATOTT ESZKŐZ?
Először ellenőrizze, hogy a port jelzőfény villog-e. Ha a port jelzőfény nem világít, próbálja meg az
eszközt egy másik LAN-kábellel csatlakoztatni.
dlink.com/support
TECHNIKAI TÁMOGATÁS
dlink.com/support
dlink.com/support
dlink.com/support
