.................. 10 ORDERSEITE LED-A ................10 NZEIGEN ..................11 ÜCKSEITE DA DER DES-1005D KEINEN EIN-/AUSSCHALTER AUFWEIST, ERFOLGT DAS EINSCHALTEN DES GERÄTS DURCH DEN ANSCHLUSS DES NETZTEILS AN EINE STECKDOSE.SWITCH-VERBINDUNGEN ........ 11 DES-1005D ................ 12 DES-1005D ..............12 UB ZUM DES-1005D ..........
NFORMATIONEN ZUM ANDBUCH Wir möchten Ihnen zum Kauf des DES-1005D von D-Link gratulieren. Dieses Gerät integriert 100 Mbit/s Fast Ethernet- und 10 Mbit/s Ethernet- Netzwerkfunktionen in einem leicht zu bedienenden kompakten Gerät. Zweck In diesem Handbuch werden Funktionen und Leistungsmerkmale des...
Upgrade und nutzt gleichzeitig die bereits getätigten Investitionen für Hardware, Software und Mitarbeiterschulungen. Zur 'Green' Technologie von D-Link In Ihrem DES-1005D sind die speziellen Energiesparfunktionen als Teil der Green Technologie von D-Link unter einer Geschwindigkeit von 100 Mbit/s implementiert und passen den Energieverbrauch entsprechend an.
Verbindung vor, wie es der Fall ist, wenn kein Computer mit dem Port verbunden oder ein angeschlossener Computer ausgeschaltet ist, wechselt die 'Green' Technologie von D-Link in einen "Ruhezustandsmodus", was zu einer drastischen Reduzierung des für diesen Port nötigen Leistungsaufwands führt.
Seite 6
Switches stellen Vollleitungsgeschwindigkeiten und eine speziell zugeordnete Bandbreite für alle Verbindungen bereit. Damit unterscheiden sie sich von Hubs, die die herkömmlich gemeinsam genutzte Netzwerktopologie verwenden, bei der die miteinander verbundenen Knoten um die gleiche Netzwerkbandbreite streiten. Wenn zwei Switching-Knoten miteinander kommunizieren, sind sie durch einen dedizierten Kanal verbunden.
Funktionen und Leistungsmerkmale Bei dem DES-1005D handelt es sich um einen Fast Ethernet Switch, der speziell für Umgebungen entwickelt wurde, in denen der Datenverkehr im Netz sowie die Anzahl der Nutzer kontinuierlich steigen. In Ihrem DES-1005D sind die speziellen Energiesparfunktionen als Teil...
Seite 8
Übertragungs- und Empfangsknoten und gewährleistet auf diese Weise, dass keine Datenpaketverluste zu beklagen sind. Bei dem DES-1005D handelt es sich um einen Unmanaged 10/100 Mbit/s Fast Ethernet Switch, der Ihnen Lösungen bezüglich der ständig steigenden Bandbreitenerfordernisse kleiner Ethernet-Arbeitsgruppen bietet.
Sollte ein Bestandteil fehlen oder beschädigt sein, wenden Sie sich zum Zwecke einer Ersatzlieferung umgehend an Ihren Fachhändler. Einrichtung und Installation Die Einrichtung und Installation Ihres DES-1005D kann wie folgt durchgeführt werden: Die Steckdose sollte nicht weiter als 1,8 Meter vom Switch entfernt sein.
XTERNE OMPONENTEN Vorderseite Die Abbildung unten zeigt die Vorderseite des DES-1005D. DES-1005D 10/100 Mbit/s Fast Ethernet Switch LED-Anzeigen Die LED-Betriebsanzeige: Diese Anzeige leuchtet grün, wenn der Switch Strom empfängt. Sonst leuchtet sie nicht. Link/Act: Diese LED-Anzeige leuchtet grün, wenn der Port mit einem Gerät verbunden ist.

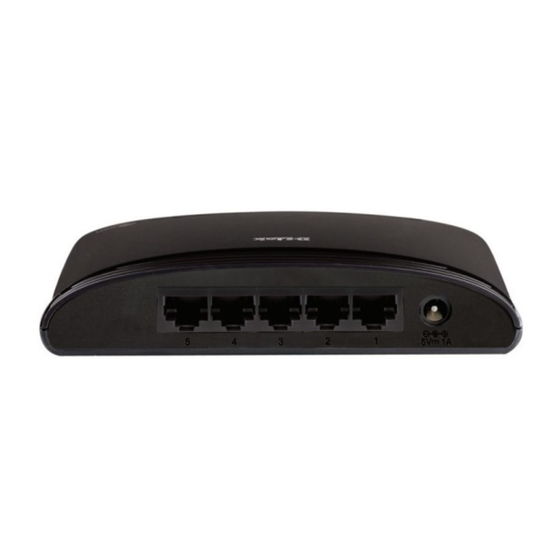

Die Stromversorgung erfolgt über ein externes Netzteil mit Gleichstromausgang. Informationen bezüglich der Eingangsspannung finden Sie im Abschnitt zu den technischen Daten. Da der DES-1005D keinen Ein-/Ausschalter aufweist, erfolgt das Einschalten des Geräts durch den Anschluss des Netzteils an eine Steckdose.
Computers, das Kabel und die Beschaffenheit sowie die Verbindungen des DES-1005D. Hub zum DES-1005D Ein Hub (10 oder 100B ASE-TX) kann an den DES-1005D über ein zweipaariges UTP/STP 1:1- oder Crossover-Kabel der Kategorie 3, 4, 5 angeschlossen werden. Für den 100 Mbit/s Betrieb muss ein Kabel der Kategorie 5 verwendet werden.
Port-Geschwindigkeit und Duplexmodus Nach dem Anschluss des ausgewählten Kabels an den entsprechenden Port, nutzt das System die automatische Aushandlungsfunktion (Auto- negotiation) zur Bestimmung des Übertragungsmodus und die automatische Erkennungsfunktion der Netzwerkgeschwindigkeit (10 Mbit/s oder 100 Mbit/s) für eine neue Twisted-Pair-Verbindung. Unterstützt das angeschlossene Gerät die automatische Aushandlungsfunktion (Auto-negotiation) nicht oder sie wurde deaktiviert, wird ein Auto-Sensing-Prozess initiiert, um die Geschwindigkeit...
WITCH AN DER AND ANBRINGEN Der DES-1005D kann auch an einer Wand installiert werden. Zu diesem Zwecke stehen zwei Aufhängeschlitze auf der Unterseite des Switch zur Verfügung. Stellen Sie sicher, dass bei der Wandmontage die Vorderseite des Geräts gut sichtbar ist, damit die LEDs zu erkennen sind. Zur...
RJ-45 P PEZIFIKATION Das folgende Diagramm und die Tabellen zeigen die/den Standard RJ-45 Buchse/Stecker und ihre Pinbelegungen. RJ-45 Pinbelegung Steckverbinder Kontakt MDI (Media Direct Interface)-Signal Rx + (receive/empfangen) Rx - (receive/empfangen) Tx + (transmit/übertragen) Nicht verwendet Nicht verwendet Tx - (transmit/übertragen) Nicht verwendet Nicht verwendet RJ-45 Pinbelegung...
