Verkabelung
Befolgen Sie die folgenden Anweisungen zur Verkabelung, damit eine ausreichende Luft-
zirkulation im Gehäuse gewährleistet ist.
IDE- oder SCSI-Kabel
Kabel zum Anschluss von Geräten in den unteren Geräteschächten sind um das EPAC-
Gehäuse herum zu verlegen (siehe Abbildung).
1.
Verlegen Sie die Kabel wie in der Abbildung dargestellt.
2.
Setzen Sie den oberen Teil des EPAC-Schaumgehäuses wieder ein.
Diskettenlaufwerks- und Frontpanel-USB-Kabel
Verlegen Sie das Diskettenlaufwerkskabel wie in der Abbildung dargestellt.

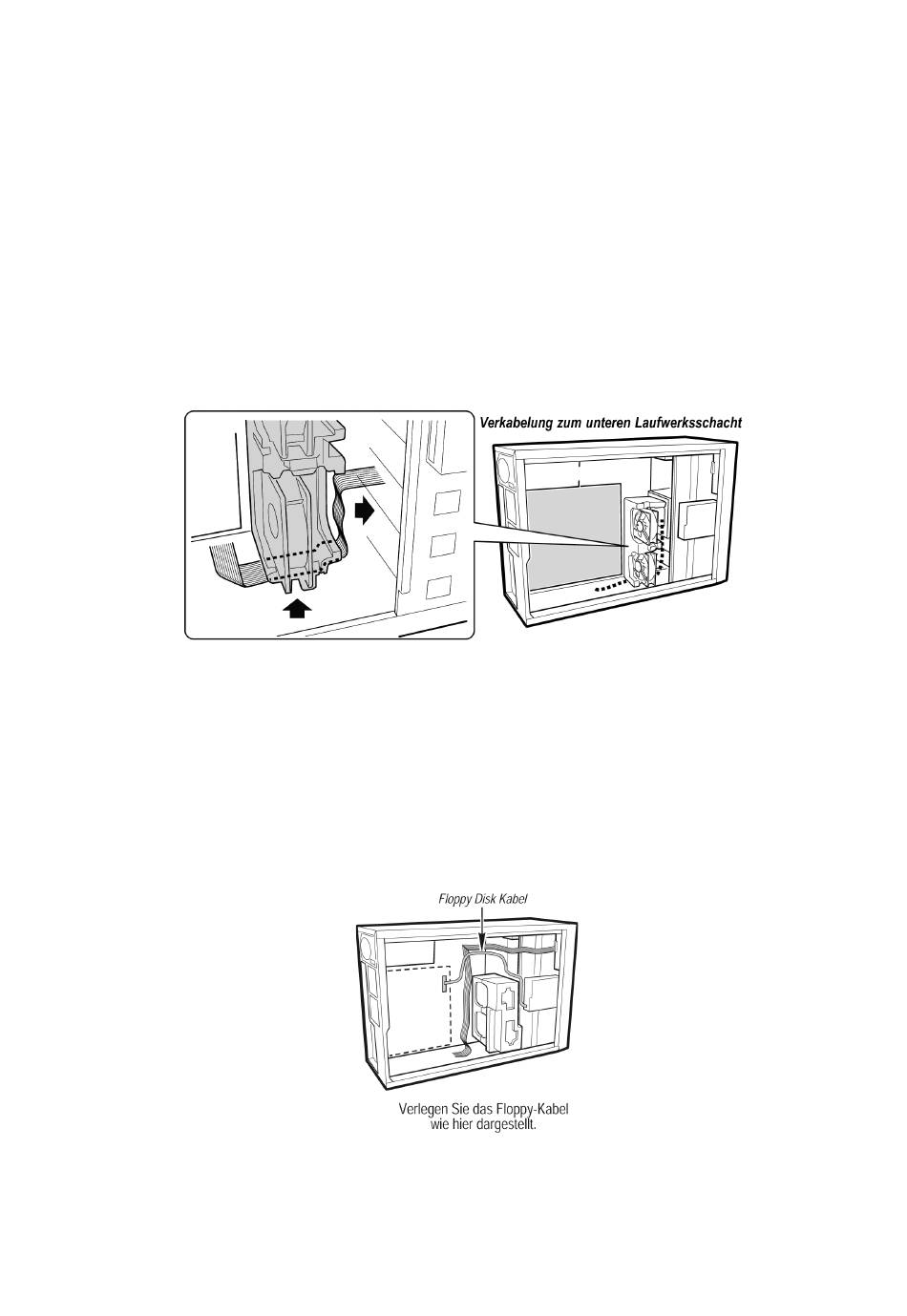

Abbildung 17. Verlegen der Diskettenlaufwerks- und USB-Kabel
MAXDATA PLATINUM Server Mainboardhandbuch
Abbildung 16. Verkabelung
