EEV-Modul
Ansteuermodul für elektronische Expansionsventile
5
Montage
5.1
EEV-Modul montieren
Das Gerät ist für die Profilschienenmontage vorgesehen. Die Gehäuse haben Normmaße
und sind auch für die Montage in Installationskästen geeignet. Sie sind ohne Abstand
anreihbar.

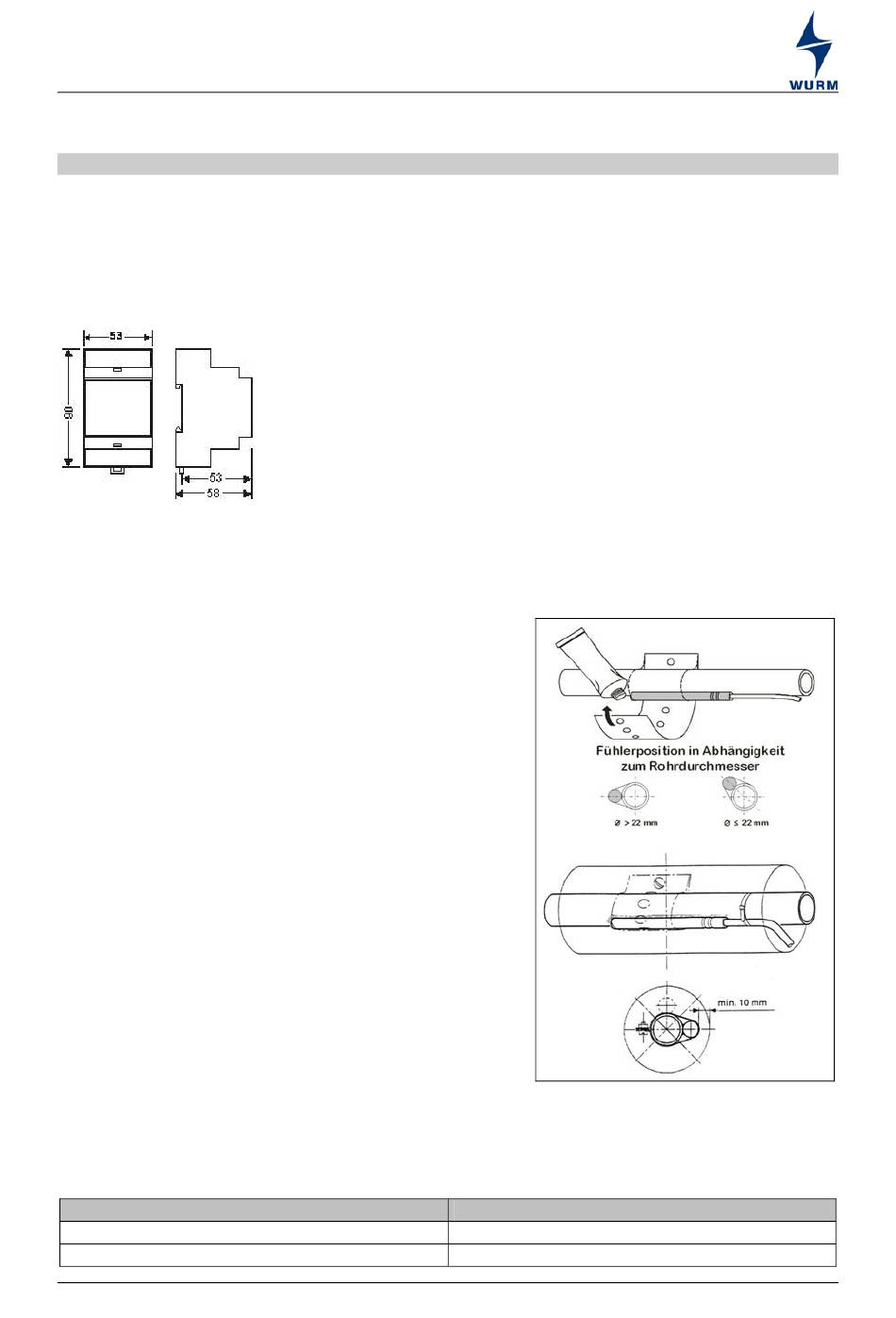

Abb.: Abmessungen des EEV-Modul-Gehäuses
5.2
Temperaturfühler montieren
Um einen sicheren Betrieb des elektronischen
Expansionsventils zu gewährleisten, müssen Sie bei
der Montage des Sauggastemperaturfühlers besonders
sorgfältig vorgehen.
Hinweis:
Grundsätzlich wird ein Sauggastemperaturfühler
genauso eingebaut, wie die Fühlerpatrone von
thermostatischen Ventilen. Bei TK-Kühlstellen ist die
wasserdichte Isolation des Fühlers zwingend
erforderlich. Es darf sich am oder um den Fühler kein
Eispolster bilden.
Befestigen Sie den Sauggastemperaturfühler niemals
mit Kabelbindern. Befestigen Sie ihn mit Kupferband in
der entsprechenden Uhrzeigerposition. Die
Uhrzeigerposition ist vom Rohrdurchmesser abhängig
(siehe Abb.: Montage des Sauggasfühlers).
Achten Sie darauf, dass der Fühler nah am
Verdampfer, aber nicht in einer Kehle befestigt wird, in
der sich Kältemittel ansammeln kann.
Fühlerverlängerung: Bei Fühlerverlängerung wird die Verwendung von abgeschirmten
Kabeln empfohlen.
Leitungslänge
bis 100 m
bis 400 m
Seite 4 von 8
Querschnitt
0,75 mm²
1,5 mm²
Technische Änderungen vorbehalten
Abb.: Montage des Sauggastemperaturfühlers
EEV_2010-07-DE
