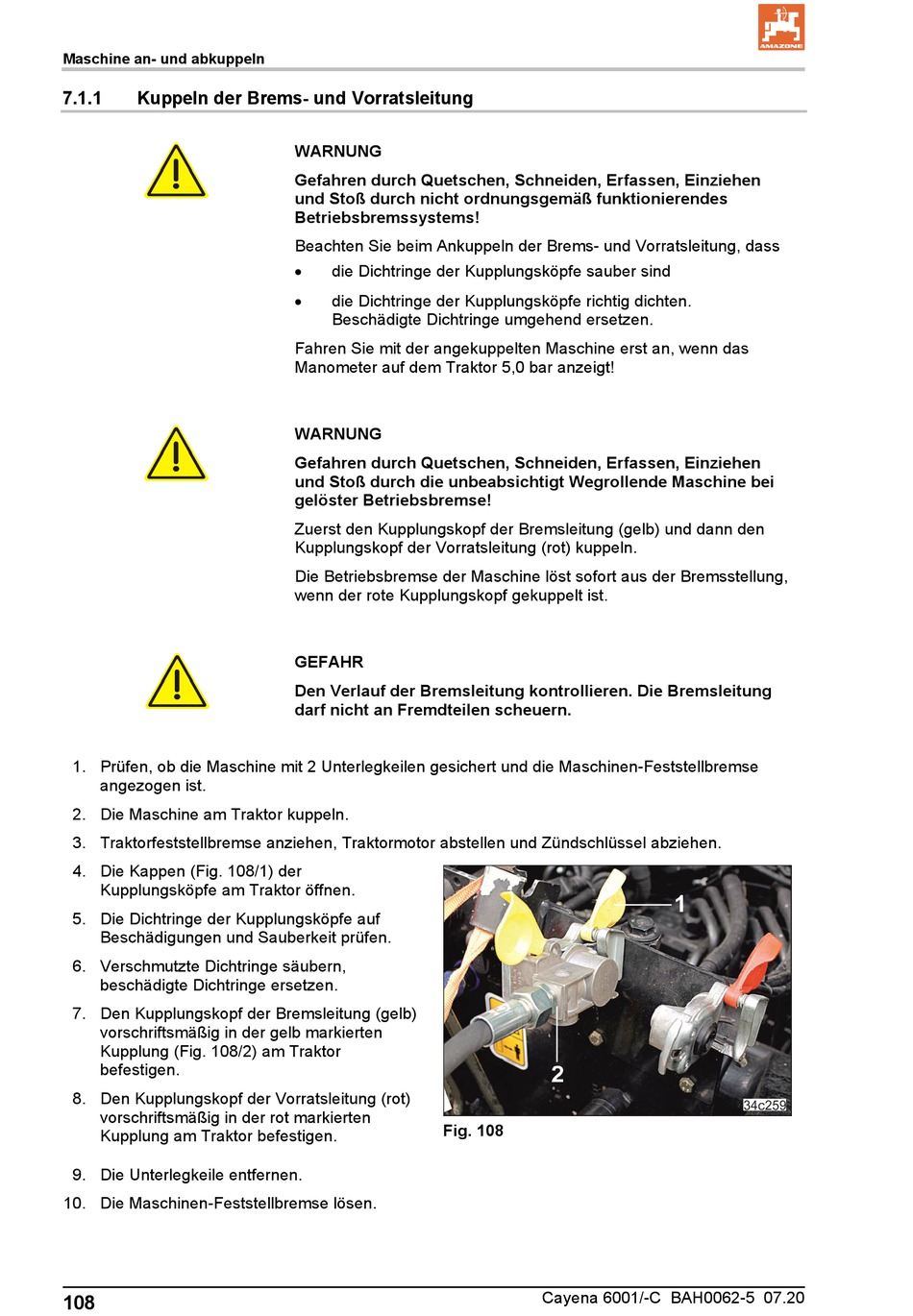

Kuppeln Der Brems- Und Vorratsleitung - Amazone Cayena 6001 Betriebsanleitung

Maschine an- und abkuppeln
7.1.1

Kuppeln der Brems- und Vorratsleitung

1. Prüfen, ob die Maschine mit 2 Unterlegkeilen gesichert und die Maschinen-Feststellbremse
angezogen ist.
2. Die Maschine am Traktor kuppeln.
3. Traktorfeststellbremse anziehen, Traktormotor abstellen und Zündschlüssel abziehen.
4. Die Kappen (Fig. 108/1) der
Kupplungsköpfe am Traktor öffnen.
5. Die Dichtringe der Kupplungsköpfe auf
Beschädigungen und Sauberkeit prüfen.
6. Verschmutzte Dichtringe säubern,
beschädigte Dichtringe ersetzen.
7. Den Kupplungskopf der Bremsleitung (gelb)
vorschriftsmäßig in der gelb markierten
Kupplung (Fig. 108/2) am Traktor
befestigen.
8. Den Kupplungskopf der Vorratsleitung (rot)
vorschriftsmäßig in der rot markierten
Kupplung am Traktor befestigen.
9. Die Unterlegkeile entfernen.
10. Die Maschinen-Feststellbremse lösen.
108
WARNUNG
Gefahren durch Quetschen, Schneiden, Erfassen, Einziehen
und Stoß durch nicht ordnungsgemäß funktionierendes
Betriebsbremssystems!
Beachten Sie beim Ankuppeln der Brems- und Vorratsleitung, dass

die Dichtringe der Kupplungsköpfe sauber sind

die Dichtringe der Kupplungsköpfe richtig dichten.
Beschädigte Dichtringe umgehend ersetzen.
Fahren Sie mit der angekuppelten Maschine erst an, wenn das
Manometer auf dem Traktor 5,0 bar anzeigt!
WARNUNG
Gefahren durch Quetschen, Schneiden, Erfassen, Einziehen
und Stoß durch die unbeabsichtigt Wegrollende Maschine bei
gelöster Betriebsbremse!
Zuerst den Kupplungskopf der Bremsleitung (gelb) und dann den
Kupplungskopf der Vorratsleitung (rot) kuppeln.
Die Betriebsbremse der Maschine löst sofort aus der Bremsstellung,
wenn der rote Kupplungskopf gekuppelt ist.
GEFAHR
Den Verlauf der Bremsleitung kontrollieren. Die Bremsleitung
darf nicht an Fremdteilen scheuern.
Fig. 108
