BTL7-V50E-M _ _ _ _ -A/B/Y/Z(8)-C003
Système de mesure de position magnétostrictif – Forme à tige
7

Accessoires

Les accessoires ne sont pas compris dans le matériel livré
et doivent être commandés séparément.
7.1

Capteur de position

BTL-P-1013-4R
BTL-P-1013-4S
BTL-P-1012-4R
BTL-P-1014-2R

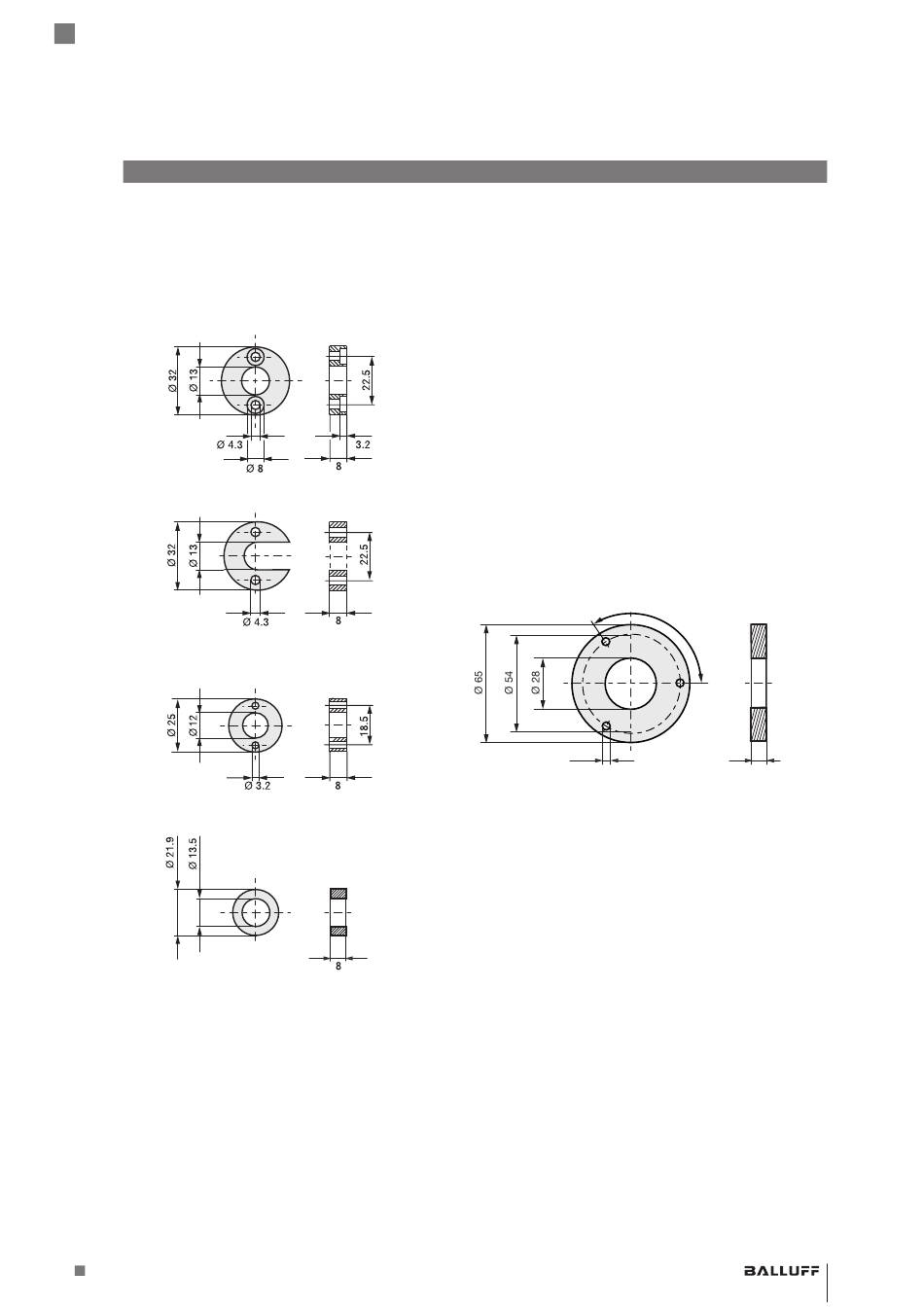

Fig. 7-1 : Cotes de montage des capteurs de position
www.balluff.com
BTL-P-1013-4R, BTL-P-1013-4S, BTL-P-1012-4R,
BTL-P-1014-2R :
Poids < 15 g
Boîtier Aluminium
Matériel livré avec les capteurs de position
BTL-P-1013-4R, BTL-P-1013-4S, BTL-P-1012-4R :
Bague d'écartement :8 mm, polyoxyméthylène (POM)
Capteur de position BTL5-P-4500-1 (électro-aimant) :
Poids Env. 90 g
Boîtier Plastique
Température ambiante : − 4 0...+ 60 °C
BTL-P-1028-15R (accessoire spécial pour
applications avec utilisation d'un support) :
Poids Env. 68 g
Boîtier Aluminium
Ø 4.3
Fig. 7-2 : Accessoire spécial BTL-P-1028-15R
7.2

Ecrous de fixation

– Ecrou de fixation M18×1.5 :
BTL-A-FK01-E-M18×1.5
– Ecrou de fixation 3/4"-16UNF :
BTL-A-FK01-E-3/4"-16UNF
120°
8
français 15
