Balluff BTL7-A/C/E/G5 M Serie Betriebsanleitung

Balluff BTL7-A/C/E/G5 M Serie Betriebsanleitung

Vorschau ausblenden Andere Handbücher für BTL7-A/C/E/G5 M Serie:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen

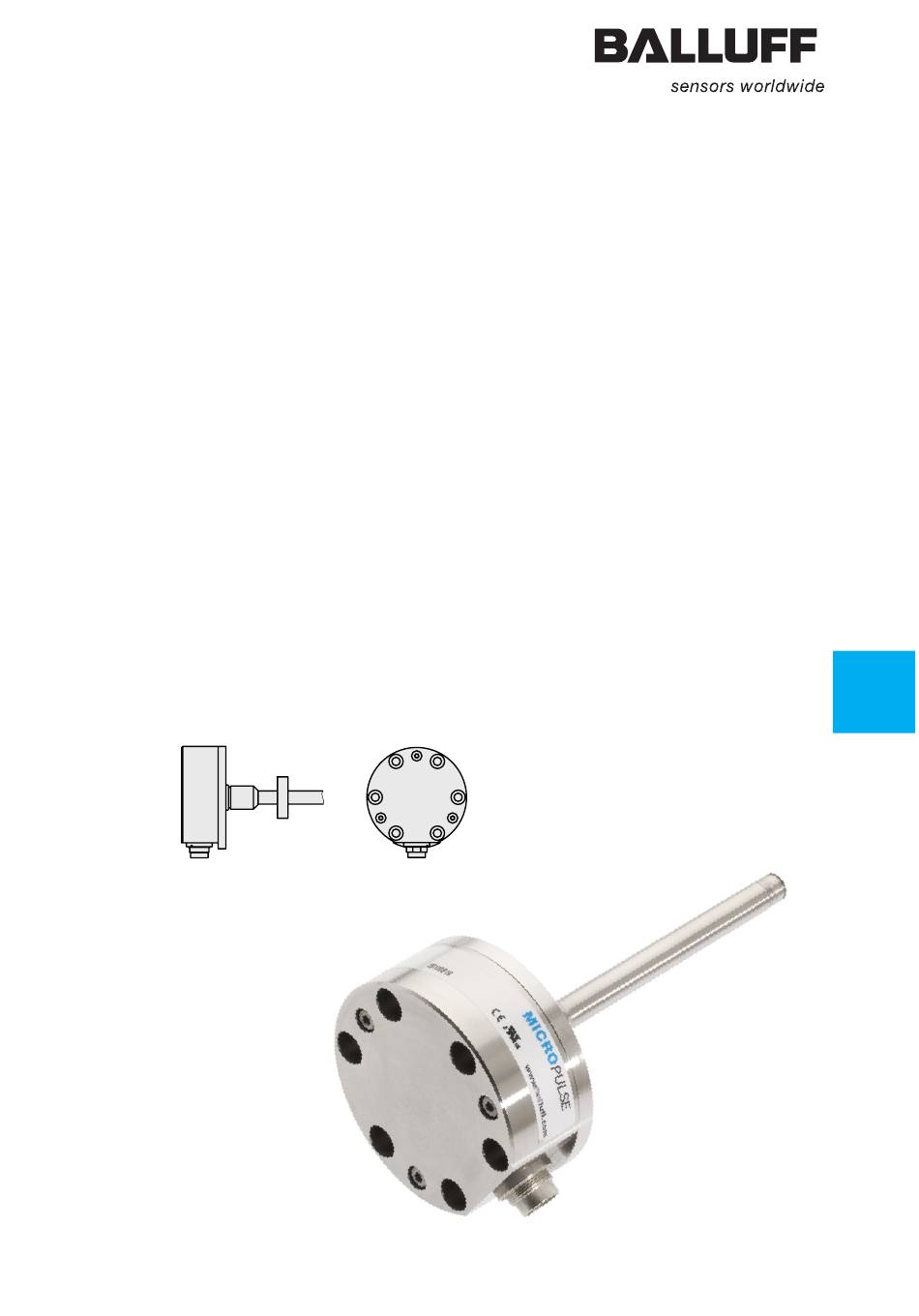

BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _
Betriebsanleitung
deutsch

Werbung

loading

Verwandte Anleitungen für Balluff BTL7-A/C/E/G5 M Serie

Inhaltszusammenfassung für Balluff BTL7-A/C/E/G5 M Serie

  • Seite 1 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Betriebsanleitung deutsch...
  • Seite 2 www.balluff.com...
  • Seite 3 Hinweise zum Betrieb Einstellverfahren Programmiereingänge Hinweise zum Einstellvorgang Übersicht der Einstellverfahren 6.3.1 Teach-in 6.3.2 Justieren 6.3.3 Reset Teach-in Justieren Rücksetzen aller Werte (Reset) Technische Daten 10.1 Genauigkeit 10.2 Umgebungsbedingungen 10.3 Spannungsversorgung (extern) 10.4 Ausgang 10.5 Eingang 10.6 Maße, Gewichte www.balluff.com deutsch...
  • Seite 4 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Micropulse Wegaufnehmer - Bauform Stab Zubehör 11.1 Positionsgeber 11.2 Steckverbinder und Kabel 11.2.1 BKS-S32/S33M-00, frei konfektionierbar 11.2.2 BKS-S232/S233-PU-_ _, konfektioniert 11.2.3 BKS-S115/S116-PU-_ _, konfektioniert 11.3 Einstellbox Typenschlüssel Anhang 13.1 Umrechnung Längeneinheiten 13.2 Typenschild deutsch...
  • Seite 5 EN 61000-4-8 Zulassungen und Kennzeichnungen Nähere Informationen zu Richtlinien, Zulassun- gen und Normen sind in der Konformitätserklä- UL-Zulassung rung aufgeführt. File No. E227256 US-Patent 5 923 164 Das US-Patent wurde in Verbindung mit diesem Produkt erteilt. Nicht bei BTL7-...-F_ _ www.balluff.com deutsch...
  • Seite 6 Verwendung in eine Maschine oder Anlage von Gefahren. eingebaut. Die einwandfreie Funktion gemäß den Angaben in den technischen Daten wird nur mit original BALLUFF- Die verwendeten Warnhinweise enthalten verschiedene Zubehör zugesichert, die Verwendung anderer Komponen- Signalwörter und sind nach folgendem Schema aufgebaut: ten bewirkt Haftungsausschluss.
  • Seite 7 Längenmessbereich. Je nach Ausführung des Wegaufneh- mers sind Stäbe mit Nennlängen von 25 mm bis 7620 mm lieferbar: – Ø 10,2 mm: Nennlänge von 25 mm bis 7620 mm – Ø 8 mm: Nennlänge von 25 mm bis 1016 mm Dämpfungszone: Messtechnisch nicht nutzbarer Bereich am Stabende, der überfahren werden darf. www.balluff.com deutsch...
  • Seite 8 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Micropulse Wegaufnehmer - Bauform Stab Einbau und Anschluss Einbauvarianten Einbau vorbereiten Einbauvariante: Für die Aufnahme des Wegaufnehmers Nichtmagnetisierbares Material und des Positionsgebers empfehlen wir nichtmagnetisier- bares Material. nichtmagnetisierbares Material Waagerechte Montage: Bei waagerechter Montage mit Nennlängen >...
  • Seite 9 Möglich sind z. B. Torlon, Teflon oder Bronze. Gleitelement Positionsgeber Distanzring Bild 4-6: Fixierung Positionsgeber Ein Beispiel für den Einbau des Wegaufnehmers mit einem Bild 4-4: Beispiel 1, Wegaufnehmer wird mit Gleitelement einge- Stützrohr ist in Bild 4-7 auf Seite 10 dargestellt. baut www.balluff.com deutsch...
  • Seite 10 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Micropulse Wegaufnehmer - Bauform Stab Einbau und Anschluss (Fortsetzung) Elektrischer Anschluss Positionsgeber Je nach Anschlussvariante ist der elektrische Anschluss (z. B. BTL-P-1028-15R) fest über ein Kabel oder über eine Steckverbindung (BTL7...-SR32, BTL7...-SR115) ausgeführt. Die Anschlussbelegung bzw. die Pinbelegung der jeweili- gen Ausführung ist den Tabellen 4-2 bis 4-4 zu entneh- men.
  • Seite 11 Kabel zwischen Wegaufnehmer, Steuerung und Stromver- sorgung nicht in der Nähe von Starkstromleitungen verle- gen (induktive Einstreuungen möglich). Kabel zugentlastet verlegen. Biegeradius bei ortsfester Verlegung Der Biegeradius bei fester Kabelverlegung muss mindes- tens das Fünffache des Kabeldurchmessers betragen. www.balluff.com deutsch...
  • Seite 12 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Micropulse Wegaufnehmer - Bauform Stab Inbetriebnahme System in Betrieb nehmen GEFAHR Unkontrollierte Systembewegungen Bei der Inbetriebnahme und wenn die Wegmesseinrich- tung Teil eines Regelsystems ist, dessen Parameter noch nicht eingestellt sind, kann das System unkontrollierte Bewegungen ausführen.
  • Seite 13 Lb genutzt werden. Programmiereingang auf 10 bis 30 V Null- oder Endpunkt sein. Null- und Endpunkte dürfen entspricht der Aktivierung (high-aktiv). jedoch nicht vertauscht werden. Dazu kann die Balluff Einstellbox BTL7-A-CB02-... verwen- – Die absoluten Null- und Endpunkte müssen innerhalb det werden (siehe Zubehör auf Seite 24).
  • Seite 14 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Micropulse Wegaufnehmer - Bauform Stab Einstellverfahren (Fortsetzung) Übersicht der Einstellverfahren 6.3.1 Teach-in vorher Der werkseitig eingestellte Null- und Endpunkt wird durch einen neuen Null- und Endpunkt ersetzt. Die Null- und nachher Endpunkte können unabhängig voneinander eingestellt werden, die Steigung der Kennlinie ändert sich.
  • Seite 15 ► Durch Drücken der Taster den gewünschten Anfangs- wert einstellen. Bild 6-5: Neuen Endwert justieren 6.3.3 Reset vorher Wegaufnehmer auf die Werkseinstellungen zurücksetzen. Neuer nachher Die detaillierte Vorgehensweise für das Rückset- Anfangswert zen ist auf Seite 19 beschrieben. Neuer Nullpunkt Bild 6-4: Neuen Anfangswert justieren www.balluff.com deutsch...
  • Seite 16 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Micropulse Wegaufnehmer - Bauform Stab Teach-in ACHTUNG Funktionsbeeinträchtigung Angezeigte Werte (Beispiel) Das Teach-in während des Betriebs der Anlage kann zu Fehlfunktionen führen. bei 0…10 V bei 4…20 mA ► Die Anlage vor dem Teach-in außer Betrieb nehmen. Ausgangslage: 5.39 V 9.15 mA...
  • Seite 17 (< 1 s) aktivieren. 0.90 V 7.20 mA ⇒ Eingestellter Positionswert wird gespeichert. Endpunkt einstellen, Endwert justieren und Justieren beenden siehe Seite 18. Die einzelnen Schritte der Einstellungen können beliebig gewählt werden. Das Justieren kann zu jedem beliebigen Zeitpunkt beendet werden. www.balluff.com deutsch...
  • Seite 18 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Micropulse Wegaufnehmer - Bauform Stab Justieren (Fortsetzung) Angezeigte Werte (Beispiel) bei 0…10 V bei 4…20 mA Endpunkt einstellen 9.89 V 19.13 mA ► Positionsgeber an den neuen Endpunkt bringen. ► mindestens 2 s aktivieren. > 2 s 10.00 V 20.00 mA ⇒...
  • Seite 19 ⇒ Alle Werte sind zurückgesetzt. ⇒ Aktueller Positionswert wird angezeigt. ⇒ Reset ist deaktiviert. Reset abbrechen Das Rücksetzen kann nach dem Schritt Reset aktivieren ohne Änderung abgebrochen wer- den. ► gleichzeit kurz (< 1 s) aktivieren. < 1 s ⇒ Aktueller Positionswert wird angezeigt. www.balluff.com deutsch...
  • Seite 20 < 90 %, nicht betauend Überspannungsschutz bis 36 V Druckfestigkeit Stab (bei Einbau in Hydraulikzylinder) bei Ø 8 mm < 250 bar Einzelbestimmung nach Balluff-Werknorm bei Ø 10,2 mm < 600 bar Für : Der Wegaufnehmer muss extern über einen energiebegrenz- Schockbelastung 150 g/6 ms ten Stromkreis gemäß UL 61010-1 oder eine Stromquelle begrenzter nach EN 60068-2-27...
  • Seite 21 PUR; cULus 20549 80 °C, 300 V, internal wiring Kabeltemperatur –40 °C…+90 °C Kabeldurchmesser max. 7 mm zulässiger Biegeradius feste Verlegung ≥ 35 mm bewegt ≥ 105 mm BTL7-...-F_ _ Kabelmaterial PTFE keine UL-Zulassung verfügbar Kabeltemperatur –55 °C…+200 °C Kabeldurchmesser max. 7 mm zulässiger Biegeradius feste Verlegung ≥ 35 mm bewegt kein zulässiger Biegeradius www.balluff.com deutsch...
  • Seite 22 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Micropulse Wegaufnehmer - Bauform Stab Zubehör BTL-P-1013-4R, BTL-P-1013-4S, BTL-P-1012-4R, Zubehör ist nicht im Lieferumfang enthalten und deshalb getrennt zu bestellen. BTL-P-1014-2R: Gewicht: ca. 10 g Gehäuse: Aluminium, eloxiert 11.1 Positionsgeber BTL-P-1013-4R Im Lieferumfang der Positionsgeber BTL-P-1013-4R, BTL-P-1013-4S, BTL-P-1012-4R enthalten: Distanzstück: 8 mm, Material Polyoxymethylen...
  • Seite 23 Bild 11-6: Steckverbinder BKS-S233-PU-_ _ Ø 20 Bild 11-4: Steckverbinder BKS-S33M-00 Bild 11-7: Steckverbinder BKS-S233-PU-_ _, Abgang Farbe YE gelb GY grau PK rosa RD rot GN grün BU blau BN braun WH weiß Tab. 11-1: Pinbelegung BKS-S232/S233-PU-_ _ www.balluff.com deutsch...
  • Seite 24 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Micropulse Wegaufnehmer - Bauform Stab Zubehör (Fortsetzung) 11.2.3 BKS-S115/S116-PU-_ _, konfektioniert 11.3 Einstellbox BKS-S115-PU-_ _ BTL7-A-CB02-S32 Steckverbinder gerade, angespritzt, konfektioniert Lieferumfang: M12, 8-polig – Einstellbox Unterschiedliche Kabellängen bestellbar, z. B. – 2 Adapterkabel je ca. 0,3 m BKS-S115-PU-05: Kabellänge 5 m –...
  • Seite 25 K = Flansch mit 6 Bohrungen, O-Ring, Stabdurchmesser 10,2 mm K8 = Flansch mit 6 Bohrungen, O-Ring, Stabdurchmesser 8 mm Elektrischer Anschluss, radial: SR32 = 8-polig, M16-Stecker nach IEC 130-9 SR115 = 8-polig, M12-Stecker K05 = Kabel 5 m (PUR) F05 = Kabel 5 m (PTFE) www.balluff.com deutsch...
  • Seite 26 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Micropulse Wegaufnehmer - Bauform Stab Anhang 13.1 Umrechnung Längeneinheiten 1 inch = 25,4 mm 1 mm = 0,0393700787 inch inch inch 25,4 0,03937008 50,8 0,07874016 76,2 0,11811024 101,6 0,15748031 0,19685039 152,4 0,23622047 177,8 0,27559055 203,2 0,31496063 228,6 0,35433071 0,393700787 Tab. 13-2: Umrechnungstabelle inch-mm Tab.
  • Seite 27 US Service Center CN Service Center Germany Germany China Balluff GmbH Balluff GmbH Balluff Inc. Balluff (Shanghai) trading Co., ltd. Schurwaldstrasse 9 Schurwaldstrasse 9 8125 Holton Drive Room 1006, Pujian Rd. 145. 73765 Neuhausen a.d.F. 73765 Neuhausen a.d.F. Florence, KY 41042 Shanghai, 200127, P.R.
  • Seite 28 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ User's Guide english...
  • Seite 29 www.balluff.com...
  • Seite 30 Programming inputs Calibration procedure notes Calibration procedure overview 6.3.1 Teach-in 6.3.2 Adjusting 6.3.3 Reset Teach-in Adjusting Resetting all values (reset) Technical data 10.1 Accuracy 10.2 Ambient conditions 10.3 Supply voltage (external) 10.4 Output 10.5 Input 10.6 Dimensions, weights www.balluff.com english...
  • Seite 31 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Micropulse Transducer - Rod Style Accessories 11.1 Magnets 11.2 Connectors and cables 11.2.1 BKS-S32/S33M-00, freely configurable 11.2.2 BKS-S232/S233-PU-_ _, preassembled 11.2.3 BKS-S115/S116-PU-_ _, preassembled 11.3 Calibration box Type code breakdown Appendix 13.1 Converting units of length 13.2 Part label english...
  • Seite 32 More detailed information on the guidelines, approvals, and standards is included in the UL approval declaration of conformity. File no. E227256 US Patent 5 923 164 The US patent was awarded in connection with this product. Not for BTL7-...-F_ _ www.balluff.com english...
  • Seite 33 The warnings used here contain various signal words and technical data is ensured only when using original are structured as follows: BALLUFF accessories. Use of any other components will void the warranty. SIGNAL WORD Hazard type and source...
  • Seite 34 – Ø 10.2 mm: Nominal length from 25 mm to 7620 mm – Ø 8 mm: Nominal length from 25 mm to 1016 mm Damping zone: Area at the end of the rod that cannot be used for measurements, but which may be passed over. www.balluff.com english...
  • Seite 35 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Micropulse Transducer - Rod Style Installation and connection Installation guidelines Preparing for installation Installation note: We recommend using non- Non-magnetizable material magnetizable material to mount the transducer and Non-magnetizable material magnet. Horizontal assembly: If installing horizontally with nominal lengths > 500 mm, we recommend tightening the rod at the end (only possible with Ø 10.2 mm) or supporting it.
  • Seite 36 Slide element Magnet Spacer ring Fig. 4-4: Example 1, transducer installed with slide element Fig. 4-6: Fixing of magnet An example of how to install the transducer with a supporting rod is shown in Fig. 4-7 on page 10. www.balluff.com english...
  • Seite 37 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Micropulse Transducer - Rod Style Installation and connection (continued) Electrical connection Magnet Depending on the model, the electrical connection is made (e.g. BTL-P-1028-15R) using a cable or a connector (BTL7...-SR32, BTL7...-SR115). The connection or pin assignments for the respective version can be found in Tables 4-2 to 4-4.
  • Seite 38 (inductive stray noise is possible). The cable must be routed tension-free. Bending radius for fixed cable The bending radius for a fixed cable must be at least five times the cable diameter. www.balluff.com english...
  • Seite 39 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Micropulse Transducer - Rod Style Startup Starting up the system DANGER Uncontrolled system movement When starting up, if the position measuring system is part of a closed loop system whose parameters have not yet been set, the system may perform uncontrolled movements.
  • Seite 40 However, the null and end points may corresponds to activation (high active). not be reversed. The Balluff BTL7-A-CB02-... adjusting box can be used for – The absolute null and end points must lie within the this (see Accessories on page 24).
  • Seite 41 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Micropulse Transducer - Rod Style Calibration procedure (continued) Calibration procedure overview 6.3.1 Teach-in Before The factory set null point and end point is replaced by a new null point and end point. The null point and end point After can be set separately, the output gradient changes.
  • Seite 42 Adjust a new end value Before 6.3.3 Reset After New start value Restoring the transducer to its factory settings. New null point The detailed procedure for the reset is described on page 19. Fig. 6-4: Adjust a new start value www.balluff.com english...
  • Seite 43 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Micropulse Transducer - Rod Style Teach-in NOTICE! Interference in function Displayed values (example) Teach-in while the system is running may result in malfunctions. At 0 to 10 V At 4 to 20 mA ► Stop the system before performing teach-in. Initial situation: 5.39 V 9.15 mA...
  • Seite 44 ⇒ Set position value is saved. For setting the end point, adjusting the end value, and ending adjustment, see page 18. Any of the individual steps for settings can be selected. The adjustment process can be ended at any time. www.balluff.com english...
  • Seite 45 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Micropulse Transducer - Rod Style Adjusting (continued) Displayed values (example) At 0 to 10 V At 4 to 20 mA Set end point 9.89 V 19.13 mA ► Bring magnet to the new end point. ►...
  • Seite 46 ⇒ Current position value is displayed. ⇒ Reset is deactivated. Abort reset Resetting can be aborted without any changes being saved after the Activate reset step. ► Briefly activate simultaneously (< 1 s). < 1 s ⇒ Current position value is displayed. www.balluff.com english...
  • Seite 47 Overvoltage protection Up to 36 V Rod pressure rating (when installed in hydraulic cylinders) For Ø 8 mm < 250 bar Individual specifications as per Balluff factory standard For Ø 10.2 mm < 600 bar : The transducer must be externally connected via a limited- Shock rating 150 g/6 ms energy circuit as defined in UL 61010-1, a low-power source as defined in...
  • Seite 48 Max. 7 mm Permissible bending radius Fixed routing ≥ 35 mm Moved ≥ 105 mm BTL7-...-F_ _ Cable material PTFE No UL approval available Cable temperature –55°C to +200°C Cable diameter Max. 7 mm Permissible bending radius Fixed routing ≥ 35 mm Moved No permissible bending radius www.balluff.com english...
  • Seite 49 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Micropulse Transducer - Rod Style Accessories BTL-P-1013-4R, BTL-P-1013-4S, BTL-P-1012-4R, Accessories are not included in the scope of delivery and must be ordered separately. BTL-P-1014-2R: Weight: Approx. 10 g Housing: Anodized aluminum 11.1 Magnets BTL-P-1013-4R Included in the scope of delivery for the BTL-P-1013-4R, BTL-P-1013-4S, BTL-P-1012-4R: Spacer: 8 mm, material: polyoxymethylene...
  • Seite 50 Connector BKS-S233-PU-_ _ Ø 20 Fig. 11-4: Connector BKS-S33M-00 Fig. 11-7: Connector BKS-S233-PU-_ _, outlet Color YE yellow GY gray PK pink RD red GN green BU blue BN brown WH white Tab. 11-1: BKS-S232/S233-PU-_ _ pin assignment www.balluff.com english...
  • Seite 51 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Micropulse Transducer - Rod Style Accessories (continued) 11.2.3 BKS-S115/S116-PU-_ _, preassembled 11.3 Calibration box BKS-S115-PU-_ _ BTL7-A-CB02-S32 Straight connector, molded-on cable, preassembled Scope of delivery: M12, 8-pin – Calibration box Various cable lengths can be ordered, e.g. –...
  • Seite 52 K = Flange with 6 holes, O-ring, rod diameter 10.2 mm K8 = Flange with 6 holes, O-ring, rod diameter 8 mm Electrical connection, radial: SR32 = 8-pin, M16 plug per IEC 130-9 SR115 = 8-pin, M12 plug K05 = Cable, 5 m (PUR) F05 = Cable, 5 m (PTFE) www.balluff.com english...
  • Seite 53 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Micropulse Transducer - Rod Style Appendix 13.1 Converting units of length 1 mm = 0.0393700787 inches 1 inch = 25.4 mm Inch Inch 0.03937008 25.4 0.07874016 50.8 0.11811024 76.2 0.15748031 101.6 0.19685039 0.23622047 152.4 0.27559055 177.8 0.31496063 203.2 0.35433071 228.6 0.393700787 Tab. 13-2: Conversion table inches to mm Tab.
  • Seite 54 US Service Center CN Service Center Germany Germany China Balluff GmbH Balluff GmbH Balluff Inc. Balluff (Shanghai) trading Co., ltd. Schurwaldstrasse 9 Schurwaldstrasse 9 8125 Holton Drive Room 1006, Pujian Rd. 145. 73765 Neuhausen a.d.F. 73765 Neuhausen a.d.F. Florence, KY 41042 Shanghai, 200127, P.R.
  • Seite 55 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Manual de instrucciones español...
  • Seite 56 www.balluff.com...
  • Seite 57 Vista general de los procedimientos de ajuste 6.3.1 Aprendizaje 6.3.2 Ajuste 6.3.3 Reset Aprendizaje Ajuste Reposición de todos los valores (reset) Datos técnicos 10.1 Precisión 10.2 Condiciones ambientales 10.3 Alimentación de tensión (externa) 10.4 Salida 10.5 Entrada 10.6 Medidas, pesos www.balluff.com español...
  • Seite 58 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Transductor de desplazamiento Micropulse - forma constructiva de varilla Accesorios 11.1 Sensores de posición 11.2 Conectores y cables 11.2.1 BKS-S32/S33M-00, libremente confeccionable 11.2.2 BKS-S232/S233-PU-_ _, confeccionado 11.2.3 BKS-S115/S116-PU-_ _, confeccionado 11.3 Módulo de ajuste Código de modelo Anexo 13.1 Conversión de unidades de longitud 13.2 Placa de características...
  • Seite 59 Grado de File No. severidad 4 E227256 En la declaración de conformidad figura más Patente estadounidense 5 923 164 información sobre las directivas, La patente estadounidense se ha concedido en relación homologaciones y normas. con este producto. No para BTL7-...-F_ _ www.balluff.com español...
  • Seite 60 óptimo según las indicaciones que figuran en los datos Las advertencias utilizadas contienen diferentes palabras técnicos solo se garantiza con accesorios originales de de señalización y se estructuran según el siguiente BALLUFF; el uso de otros componentes provoca la esquema: exoneración de responsabilidad. PALABRA DE SEÑALIZACIÓN...
  • Seite 61 Según la versión, ésta se emite – Ø 10,2 mm: longitud nominal de entre 25 mm y 7620 mm como valor de tensión o de corriente con característica – Ø 8 mm: longitud nominal de entre 25 mm y 1016 mm ascendente o descendente. www.balluff.com español...
  • Seite 62 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Transductor de desplazamiento Micropulse - forma constructiva de varilla Montaje y conexión Variantes de montaje Preparación del montaje Variante de montaje: para alojar el transductor de Material no imantable desplazamiento y el sensor de posición, recomendamos Material no imantable un material no imantable.
  • Seite 63 Fijación del sensor de posición En la figura 4-7 de la página 10 se representa un ejemplo de montaje del transductor de desplazamiento con un tubo de apoyo. Fig. 4-4: Ejemplo 1, el transductor de desplazamiento se monta con un elemento de deslizamiento www.balluff.com español...
  • Seite 64 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Transductor de desplazamiento Micropulse - forma constructiva de varilla Montaje y conexión (continuación) Conexión eléctrica Sensor de posición En función de la variante de conexión, la conexión eléctrica (p. ej., BTL-P-1028-15R) está realizada de forma fija con un cable o un conector (BTL7...-SR32, BTL7...-SR115).
  • Seite 65 (posibilidad de perturbaciones inductivas). Tienda los cables descargados de tracción. Radio de flexión con tendido fijo El radio de flexión con tendido de cable fijo debe ser como mínimo cinco veces el diámetro del cable. www.balluff.com español...
  • Seite 66 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Transductor de desplazamiento Micropulse - forma constructiva de varilla Puesta en marcha Puesta en servicio del sistema PELIGRO Movimientos incontrolados del sistema El sistema puede realizar movimientos incontrolados durante la puesta en servicio y si el dispositivo de medición de desplazamiento forma parte de un sistema de regulación cuyos parámetros todavía no se han configurado.
  • Seite 67 Para ello puede utilizarse el módulo de ajuste BTL7-A-CB02-... – Los puntos cero y finales absolutos se deben de Balluff (véase Accesorios en la página 24). encontrar dentro de los límites que se pueden emitir como máximos o como mínimos (véase la tabla de valores).
  • Seite 68 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Transductor de desplazamiento Micropulse - forma constructiva de varilla Procedimiento de ajuste (continuación) Vista general de los procedimientos de ajuste 6.3.1 Aprendizaje antes El punto cero y el punto final ajustados de fábrica se sustituyen por un punto cero y uno final nuevos. Los después puntos cero y final pueden ajustarse independientemente entre sí, la pendiente de la curva característica se modifica.
  • Seite 69 6.3.3 Reset después Reponga el transductor de desplazamiento a los ajustes Nuevo valor de fábrica. inicial Nuevo punto cero El procedimiento detallado para la reposición está descrito en la página 19. Fig. 6-4: Ajuste de un valor inicial nuevo www.balluff.com español...
  • Seite 70 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Transductor de desplazamiento Micropulse - forma constructiva de varilla Aprendizaje ATENCIÓN Merma del funcionamiento Valores indicados (ejemplo) El aprendizaje durante el funcionamiento de la instalación puede provocar funciones erróneas. ► Ponga la instalación fuera de servicio antes de Con 0…10 V Con 4…20mA efectuar el aprendizaje.
  • Seite 71 ⇒ Se guarda el valor de posición ajustado. Ajustar el punto final, ajustar el valor final y finalizar el ajuste, véase la página 18. Los distintos pasos de los ajustes pueden seleccionarse libremente. El ajuste puede finalizarse en cualquier momento. www.balluff.com español...
  • Seite 72 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Transductor de desplazamiento Micropulse - forma constructiva de varilla Ajuste (continuación) Valores indicados (ejemplo) Con 0…10 V Con 4…20 mA Ajustar el punto final 9.89 V 19.13 mA ► Lleve el sensor de posición al nuevo punto final. ►...
  • Seite 73 ⇒ Se muestra el valor de posición actual. ⇒ El reset está desactivado. Cancelar el reset La reposición se puede cancelar sin modificaciones después del paso Activar el reset. ► Active al mismo tiempo brevemente (< 1 s). < 1 s ⇒ Se muestra el valor de posición actual. www.balluff.com español...
  • Seite 74 Resistencia a la presión de la sobretensiones varilla (si se monta en un cilindro hidráulico) Con Ø 8 mm < 250 bar Disposición individual según la norma de fábrica de Balluff Con Ø 10,2 mm < 600 bar Para : el transductor de desplazamiento se debe conectar Carga de choque 150 g/6 ms...
  • Seite 75 Radio de flexión admisible Tendido fijo ≥ 35 mm Móvil ≥ 105 mm BTL7-...-F_ _ Material de cable PTFE Ninguna homologación UL disponible Temperatura del cable –55 °C…+200 °C Diámetro del cable Máx. 7 mm Radio de flexión admisible Tendido fijo ≥ 35 mm Móvil Ningún radio de flexión admisible www.balluff.com español...
  • Seite 76 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Transductor de desplazamiento Micropulse - forma constructiva de varilla Accesorios BTL-P-1013-4R, BTL-P-1013-4S, BTL-P-1012-4R, Los accesorios no se incluyen en el suministro y, por tanto, se deben solicitar por separado. BTL-P-1014-2R: Peso: Aprox. 10 g Carcasa: Aluminio, anodizado 11.1 Sensores de posición BTL-P-1013-4R...
  • Seite 77 Conector BKS-S233-PU-_ _ Ø 20 Fig. 11-4: Conector BKS-S33M-00 Fig. 11-7: Conector BKS-S233-PU-_ _, salida Color YE amarillo GY gris PK rosa RD rojo GN verde BU azul BN marrón WH blanco Tab. 11-1: Asignaciónde pines BKS-S232/S233-PU-_ _ www.balluff.com español...
  • Seite 78 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Transductor de desplazamiento Micropulse - forma constructiva de varilla Accesorios (continuación) 11.2.3 BKS-S115/S116-PU-_ _, confeccionado 11.3 Módulo de ajuste BKS-S115-PU-_ _ BTL7-A-CB02-S32 Conector recto, sobremoldeado, confeccionado Volumen de suministro: M12, 8 polos – Módulo de ajuste Posibilidad de pedir longitudes de cable distintas, p. ej., –...
  • Seite 79 K8 = brida con 6 orificios, junta tórica, diámetro de varilla 8 mm Conexión eléctrica, radial: SR32 = 8 polos, conector M16 según IEC 130-9 SR115 = 8 polos, conector M12 K05 = cable de 5 m (PUR) F05 = cable de 5 m (PTFE) www.balluff.com español...
  • Seite 80 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Transductor de desplazamiento Micropulse - forma constructiva de varilla Anexo 13.1 Conversión de unidades de longitud 1 mm = 0,0393700787 pulgadas 1 pulgada = 25,4 mm pulgadas pulgadas 0,03937008 25,4 0,07874016 50,8 0,11811024 76,2 0,15748031 101,6 0,19685039 0,23622047 152,4 0,27559055 177,8 0,31496063 203,2 0,35433071 228,6 0,393700787...
  • Seite 81 US Service Center CN Service Center Germany Germany China Balluff GmbH Balluff GmbH Balluff Inc. Balluff (Shanghai) trading Co., ltd. Schurwaldstrasse 9 Schurwaldstrasse 9 8125 Holton Drive Room 1006, Pujian Rd. 145. 73765 Neuhausen a.d.F. 73765 Neuhausen a.d.F. Florence, KY 41042 Shanghai, 200127, P.R.
  • Seite 82 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Notice d’utilisation français...
  • Seite 83 www.balluff.com...
  • Seite 84 Aperçu des procédures de réglage 6.3.1 Apprentissage 6.3.2 Ajustage 6.3.3 Réinitialisation ("Reset") Apprentissage Ajustage Réinitialisation de l’ensemble des valeurs ("Reset") Caractéristiques techniques 10.1 Précision 10.2 Conditions ambiantes 10.3 Alimentation électrique (externe) 10.4 Sorties 10.5 Entrées 10.6 Dimensions, poids www.balluff.com français...
  • Seite 85 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Capteur de déplacement Micropulse - Forme à tige Accessoires 11.1 Capteurs de position 11.2 Connecteurs et câbles 11.2.1 BKS-S32/S33M-00, à assembler 11.2.2 BKS-S232/S233-PU-_ _, confectionné 11.2.3 BKS-S115/S116-PU-_ _, confectionné 11.3 Boîtier de réglage Code de type Annexe 13.1 Conversion unités de longueur 13.2 Plaque signalétique...
  • Seite 86 Dossier N° E227256 Pour plus d’informations sur les directives, homologations et certifications, se reporter Brevet US 5 923 164 à la déclaration de conformité. Le brevet américain a été attribué en relation avec ce produit. Sauf pour BTL7-...-F_ _ www.balluff.com français...
  • Seite 87 Les avertissements utilisés comportent différents mots-clés capteur, conformément aux indications figurant dans les et sont organisés de la manière suivante : caractéristiques techniques, n’est garanti qu’avec les accessoires d’origine de BALLUFF, l’utilisation d’autres MOT-CLE composants entraîne la nullité de la garantie. Type et source de danger Tout démontage du capteur de déplacement ou toute...
  • Seite 88 La position est déterminée d’après la durée de propagation de l’onde. Selon le modèle, elle sera – Ø 10,2 mm : longueur nominale 25 mm à 7620 mm caractérisée par des valeurs de tension ou de courant – Ø 8 mm : longueur nominale 25 mm à 1016 mm électrique croissantes ou décroissantes. www.balluff.com français...
  • Seite 89 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Capteur de déplacement Micropulse - Forme à tige Montage et raccordement Variantes de montage Préparation du montage Variante de montage : pour la fixation des capteurs de Matériau non magnétisable déplacement et de position, nous recommandons Matériau non magnétisable l’utilisation de matériaux non magnétisables.
  • Seite 90 Bague d’écartement Fig. 4-6 : Fixation du capteur de position Un exemple de montage du capteur de déplacement avec support est représenté sur la figure 4-7, page 10. Fig. 4-4 : Exemple 1, capteur de déplacement monté avec élément coulissant www.balluff.com français...
  • Seite 91 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Capteur de déplacement Micropulse - Forme à tige Montage et raccordement (suite) Raccordement électrique Capteur de position Selon la variante de raccordement, le raccordement (par ex. BTL-P-1028-15R) électrique doit être effectué par un câble ou un connecteur (BTL7...-SR32, BTL7...-SR115).
  • Seite 92 Ne poser le câble que lorsque celui-ci est déchargé de toute tension. Rayon de courbure en cas de câblage fixe En cas de câblage fixe, le rayon de courbure doit être au moins cinq fois supérieur au diamètre du câble. www.balluff.com français...
  • Seite 93 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Capteur de déplacement Micropulse - Forme à tige Mise en service Mise en service du système DANGER Mouvements incontrôlés du système Lors de la mise en service et lorsque le système de mesure de déplacement fait partie intégrante d’un système de régulation dont les paramètres n’ont pas encore été...
  • Seite 94 être Pour cela, utiliser le boîtier de réglage BTL7-A-CB02-... intervertis. Balluff (voir accessoires, page 24). – Les points zéro et fins de plage absolus doivent se situer entre les limites minimales et maximales (voir le tableau des valeurs).
  • Seite 95 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Capteur de déplacement Micropulse - Forme à tige Procédure de réglage (suite) Aperçu des procédures de réglage 6.3.1 Apprentissage avant Les point zéro et fin de plage définis en usine sont remplacés par de nouvelles valeurs. Les point zéro et fin après de plage peuvent se régler indépendamment l’un de l’autre, ce qui modifie le gradient de la courbe.
  • Seite 96 Réinitialisation ("Reset") Nouvelle après Réinitialisation aux réglages d’usine du capteur de valeur initiale déplacement. Nouveau point zéro La procédure détaillée pour la réinitialisation est décrite à la page 19. Fig. 6-4 : Ajustage de la nouvelle valeur initiale www.balluff.com français...
  • Seite 97 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Capteur de déplacement Micropulse - Forme à tige Apprentissage ATTENTION Limitations de fonctionnement Valeurs affichées (exemple) L’apprentissage pendant le fonctionnement de l’installation peut donner lieu à des dysfonctionnements. avec avec ► Mettre l’installation hors service avant de procéder à 0…10 V 4…20 mA l’apprentissage.
  • Seite 98 ⇒ La valeur de position réglée est enregistrée. Réglage du point final, Ajustage de la valeur finale et Quitter l’ajustage, voir page 18. Le choix des différentes étapes de réglage est indifférent. L’ajustage peut être interrompu à tout moment. www.balluff.com français...
  • Seite 99 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Capteur de déplacement Micropulse - Forme à tige Ajustage (suite) Valeurs affichées (exemple) avec avec 0…10 V 4…20 mA Réglage de la fin de plage 9.89 V 19.13 mA ► Amener le capteur de position sur la nouvelle fin de plage.
  • Seite 100 ⇒ La valeur de position actuelle est affichée. ⇒ La réinitialisation est désactivée. Interruption de la réinitialisation La réinitialisation peut être interrompue sans modification après l’étape Activer la réinitialisation. ► Activer brièvement (< 1 s) simultanément. < 1 s ⇒ La valeur de position actuelle est affichée. www.balluff.com français...
  • Seite 101 Ø 8 mm < 250 bar pour Ø 10,2 mm < 600 bar Résistance aux chocs 150 g/6 ms Détermination individuelle selon la norme d’usine Balluff selon EN 60068-2-27 Pour  : le capteur de déplacement doit être raccordé en externe Chocs permanents 150 g/2 ms par un circuit à énergie limitée, ainsi que défini dans la norme selon EN 60068-2-29...
  • Seite 102 Pose fixe ≥ 35 mm Pose mobile ≥ 105 mm BTL7-...-F_ _ Matériau du câble PTFE Aucune homologation UL disponible Température de câble –55 °C…+200 °C Diamètre de câble Max. 7 mm Rayon de courbure autorisé Pose fixe ≥ 35 mm Pose mobile Aucun rayon de courbure autorisé www.balluff.com français...
  • Seite 103 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Capteur de déplacement Micropulse - Forme à tige Accessoires BTL-P-1013-4R, BTL-P-1013-4S, BTL-P-1012-4R, Les accessoires ne sont pas compris dans le matériel livré et doivent être commandés séparément. BTL-P-1014-2R : Poids : Env. 10 g Boîtier : Aluminium anodisé 11.1 Capteurs de position BTL-P-1013-4R...
  • Seite 104 Fig. 11-4 : Connecteur BKS-S33M-00 Fig. 11-7 : Connecteur BKS-S233-PU-_ _, sortie Broche Couleur YE jaune GY gris PK rose RD rouge GN vert BU bleu BN marron WH blanc Tab. 11-1 : Affectation des broches du BKS-S232/S233-PU-_ _ www.balluff.com français...
  • Seite 105 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Capteur de déplacement Micropulse - Forme à tige Accessoires (suite) 11.2.3 BKS-S115/S116-PU-_ _, confectionné 11.3 Boîtier de réglage BKS-S115-PU-_ _ BTL7-A-CB02-S32 Connecteur droit, moulé, confectionné Conditionnement : M12, 8 pôles – Boîtier de réglage Différentes longueurs de câble disponibles, p. ex. –...
  • Seite 106 K = bride avec 6 perçages, joint torique, diamètre de tige 10,2 mm K8 = bride avec 6 perçages, joint torique, diamètre de tige 8 mm Raccordement électrique, radial : SR32 = 8 pôles, connecteur M16 selon IEC 130-9 SR115 = 8 pôles, connecteur M12 K05 = câble 5 m (PUR) F05 = câble 5 m (PTFE) www.balluff.com français...
  • Seite 107 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Capteur de déplacement Micropulse - Forme à tige Annexe 13.1 Conversion unités de longueur 1 mm = 0,0393700787 pouce 1 pouce = 25,4 mm pouce pouce 0,03937008 25,4 0,07874016 50,8 0,11811024 76,2 0,15748031 101,6 0,19685039 0,23622047 152,4 0,27559055 177,8 0,31496063 203,2 0,35433071 228,6 0,393700787 Tab.
  • Seite 108 US Service Center CN Service Center Germany Germany China Balluff GmbH Balluff GmbH Balluff Inc. Balluff (Shanghai) trading Co., ltd. Schurwaldstrasse 9 Schurwaldstrasse 9 8125 Holton Drive Room 1006, Pujian Rd. 145. 73765 Neuhausen a.d.F. 73765 Neuhausen a.d.F. Florence, KY 41042 Shanghai, 200127, P.R.
  • Seite 109 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Manuale d’uso italiano...
  • Seite 110 www.balluff.com...
  • Seite 111 Prospetto delle procedure di regolazione 6.3.1 Teach-in 6.3.2 Calibrazione 6.3.3 Reset Teach-in Calibrazione Ripristino di tutti i valori (Reset) Dati tecnici 10.1 Precisione 10.2 Condizioni ambientali 10.3 Tensione di alimentazione (esterna) 10.4 Uscita 10.5 Ingresso 10.6 Dimensioni, pesi www.balluff.com italiano...
  • Seite 112 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Trasduttore di posizione Micropulse - versione a barra Accessori 11.1 Datori di posizione 11.2 Connettori e cavi 11.2.1 BKS-S32/S33M-00, confezionabile liberamente 11.2.2 BKS-S232/S233-PU-_ _, confezionato 11.2.3 BKS-S115/S116-PU-_ _, confezionato 11.3 Scatola di regolazione Codice identificativo Appendice 13.1 Conversione delle unità...
  • Seite 113 File No. E227256 Ulteriori informazioni in merito a direttive, autorizzazioni e norme sono indicate nella Brevetto statunitense 5 923 164 dichiarazione di conformità. Il brevetto statunitense è stato rilasciato in relazione a questo prodotto. Non per BTL7-...-F_ _ www.balluff.com italiano...
  • Seite 114 è garantito soltanto con accessori originali schema seguente: BALLUFF, l’uso di altri componenti comporta l’esclusione della responsabilità. PAROLA DI SEGNALAZIONE Natura e fonte del pericolo L’apertura o l’uso improprio del trasduttore di posizione...
  • Seite 115 25 mm a 7620 mm. – Ø 10,2 mm: lunghezza nominale da 25 mm a 7620 mm – Ø 8 mm: lunghezza nominale da 25 mm a 1016 mm Zona di smorzamento: campo alla fine della barra non utilizzabile a fini metrologici e che può essere oltrepassato. www.balluff.com italiano...
  • Seite 116 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Trasduttore di posizione Micropulse - versione a barra Montaggio e collegamento Varianti di montaggio Preparazione del montaggio Variante di montaggio: per l’installazione del trasduttore Materiale non magnetizzabile e del datore di posizione si consiglia l’impiego di materiale Materiale non magnetizzabile non magnetizzabile.
  • Seite 117 Fissaggio del datore di posizione Un esempio per il montaggio del trasduttore di posizione Fig. 4-4: Esempio 1, il trasduttore di posizione viene montato con con un tubo di supporto è rappresentato nella figura 4-7 a un elemento scorrevole pagina 10. www.balluff.com italiano...
  • Seite 118 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Trasduttore di posizione Micropulse - versione a barra Montaggio e collegamento (continua) Collegamento elettrico Datore di posizione A seconda delle varianti di collegamento, il collegamento (p. es. BTL-P-1028-15R) elettrico viene eseguito tramite cavo oppure tramite connettore a spina (BTL7...-SR32, BTL7...-SR115). Per la piedinatura della relativa versione consultare dalla Tabella 4-2 alla 4-4.
  • Seite 119 (sono possibili interferenze induttive). Posare il cavo senza tensione. Raggio di curvatura con posa fissa Il raggio di curvatura con posa fissa del cavo deve essere almeno cinque volte il diametro del cavo. www.balluff.com italiano...
  • Seite 120 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Trasduttore di posizione Micropulse - versione a barra Messa in funzione Messa in funzione del sistema PERICOLO Movimenti incontrollati del sistema Durante la messa in funzione e se il dispositivo di misura della corsa fa parte di un sistema di regolazione i cui parametri non sono ancora stati impostati, il sistema può...
  • Seite 121 Inoltre si può utilizzare la scatola d’impostazione – I punti zero e finali assoluti dovranno trovarsi entro i BTL7-A-CB02-... Balluff (vedere Accessori a pagina 24). valori limite, che potranno essere emessi come valori massimi o minimi (vedere la tabella dei valori).
  • Seite 122 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Trasduttore di posizione Micropulse - versione a barra Procedura di regolazione (continua) Prospetto delle procedure di regolazione 6.3.1 Teach-in precedente Il punto zero e il punto finale impostati di fabbrica vengono sostituiti da un nuovo punto zero e da un nuovo punto successivo finale.
  • Seite 123 Calibrare il nuovo valore finale precedente 6.3.3 Reset Riportare il trasduttore di posizione alle impostazioni di successivo fabbrica. Nuovo valore iniziale Nuovo punto zero La procedura dettagliata di ripristino è descritta a pagina 19. Fig. 6-4: Calibrare il nuovo valore iniziale www.balluff.com italiano...
  • Seite 124 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Trasduttore di posizione Micropulse - versione a barra Teach-in ATTENZIONE Anomalie funzionali Valori indicati (esempio) Effettuando la procedura di Teach-in durante il funzionamento dell’impianto, potrebbero verificarsi malfunzionamenti. a 0…10 V a 4…20 mA ► Mettere l’impianto fuori servizio prima di effettuare la procedura di Teach-in.
  • Seite 125 ⇒ Il valore di posizione impostato verrà salvato. Per l’impostazione del punto finale, la calibrazione del valore finale ed il termine della calibrazione, vedere pagina 18. Le singole fasi delle impostazioni possono essere selezionate a piacere. La calibrazione può venire concluso in ogni momento. www.balluff.com italiano...
  • Seite 126 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Trasduttore di posizione Micropulse - versione a barra Calibrazione (continua) Valori indicati (esempio) a 0…10 V a 4…20 mA Regolazione del punto finale 9.89 V 19.13 mA ► Portare il datore di posizione sul nuovo punto finale. ►...
  • Seite 127 ⇒ Il reset è disattivato. Interruzione del reset Il reset può essere interrotto dopo la fase Attivazione Reset senza che vengano applicate delle modifiche. ► Attivare simultaneamente e brevemente (< 1 s). < 1 s ⇒ Verrà visualizzato il valore di posizione corrente. www.balluff.com italiano...
  • Seite 128 36 V condensa sovratensione Resistenza alla pressione della barra (per il montaggio in cilindri idraulici) Rilevazione singola secondo la norma interna Balluff con Ø 8 mm < 250 bar : Il trasduttore di posizione deve essere collegato con Ø 10,2 mm < 600 bar...
  • Seite 129 Raggio di curvatura consentito Posa fissa ≥ 35 mm mossa ≥ 105 mm BTL7-...-F_ _ Materiale cavo PTFE Nessuna omologazione UL disponibile Temperatura cavo –55 °C…+200 °C Diametro del cavo max. 7 mm Raggio di curvatura consentito Posa fissa ≥ 35 mm mossa Nessun raggio di curvatura consentito www.balluff.com italiano...
  • Seite 130 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Trasduttore di posizione Micropulse - versione a barra Accessori BTL-P-1013-4R, BTL-P-1013-4S, BTL-P-1012-4R, Gli accessori non sono compresi nella fornitura e quindi devono essere ordinati separatamente. BTL-P-1014-2R: Peso: ca. 10 g Supporto: alluminio anodizzato 11.1 Datori di posizione BTL-P-1013-4R Contenuto nella fornitura del datore di posizione BTL-P-1013-4R, BTL-P-1013-4S, BTL-P-1012-4R:...
  • Seite 131 Connettore BKS-S233-PU-_ _ Ø 20 Fig. 11-4: Connettore BKS-S33M-00 Fig. 11-7: Connettore BKS-S233-PU_ _, uscita Colore YE giallo GY grigio PK rosa RD rosso GN verde BU blu BN marrone WH bianco Tab. 11-1: Piedinatura Pin BKS-S232/S233-PU-_ _ www.balluff.com italiano...
  • Seite 132 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Trasduttore di posizione Micropulse - versione a barra Accessori (continua) 11.2.3 BKS-S115/S116-PU-_ _, confezionato 11.3 Scatola di regolazione BKS-S115-PU-_ _ BTL7-A-CB02-S32 Connettore diritto, incorporato, confezionato Materiali compresi nella fornitura: M12, a 8 poli – Scatola di regolazione È...
  • Seite 133 K8 = Flangia con 6 fori, O-ring, diametro asta 8 mm Collegamento elettrico, radiale: SR32 = connettore M16 a 8 poli secondo IEC 130-9 SR115 = connettore M12, a 8 poli K05 = cavo di 5 m (PUR) F05 = cavo di 5 m (PTFE) www.balluff.com italiano...
  • Seite 134 BTL7-A/C/E/G5 _ _ -M _ _ _ _ -K(8)-SR32/SR115/_ _ _ Trasduttore di posizione Micropulse - versione a barra Appendice 13.1 Conversione delle unità di lunghezza 1 mm = 0,0393700787 pollici 1 pollice = 25,4 mm pollici pollici 0,03937008 25,4 0,07874016 50,8 0,11811024 76,2 0,15748031 101,6 0,19685039 0,23622047 152,4 0,27559055 177,8 0,31496063 203,2 0,35433071 228,6 0,393700787 Tab.
  • Seite 135 US Service Center CN Service Center Germany Germany China Balluff GmbH Balluff GmbH Balluff Inc. Balluff (Shanghai) trading Co., ltd. Schurwaldstrasse 9 Schurwaldstrasse 9 8125 Holton Drive Room 1006, Pujian Rd. 145. 73765 Neuhausen a.d.F. 73765 Neuhausen a.d.F. Florence, KY 41042 Shanghai, 200127, P.R.
