Bauanleitung 122.072
Recycling Ruderboot
1

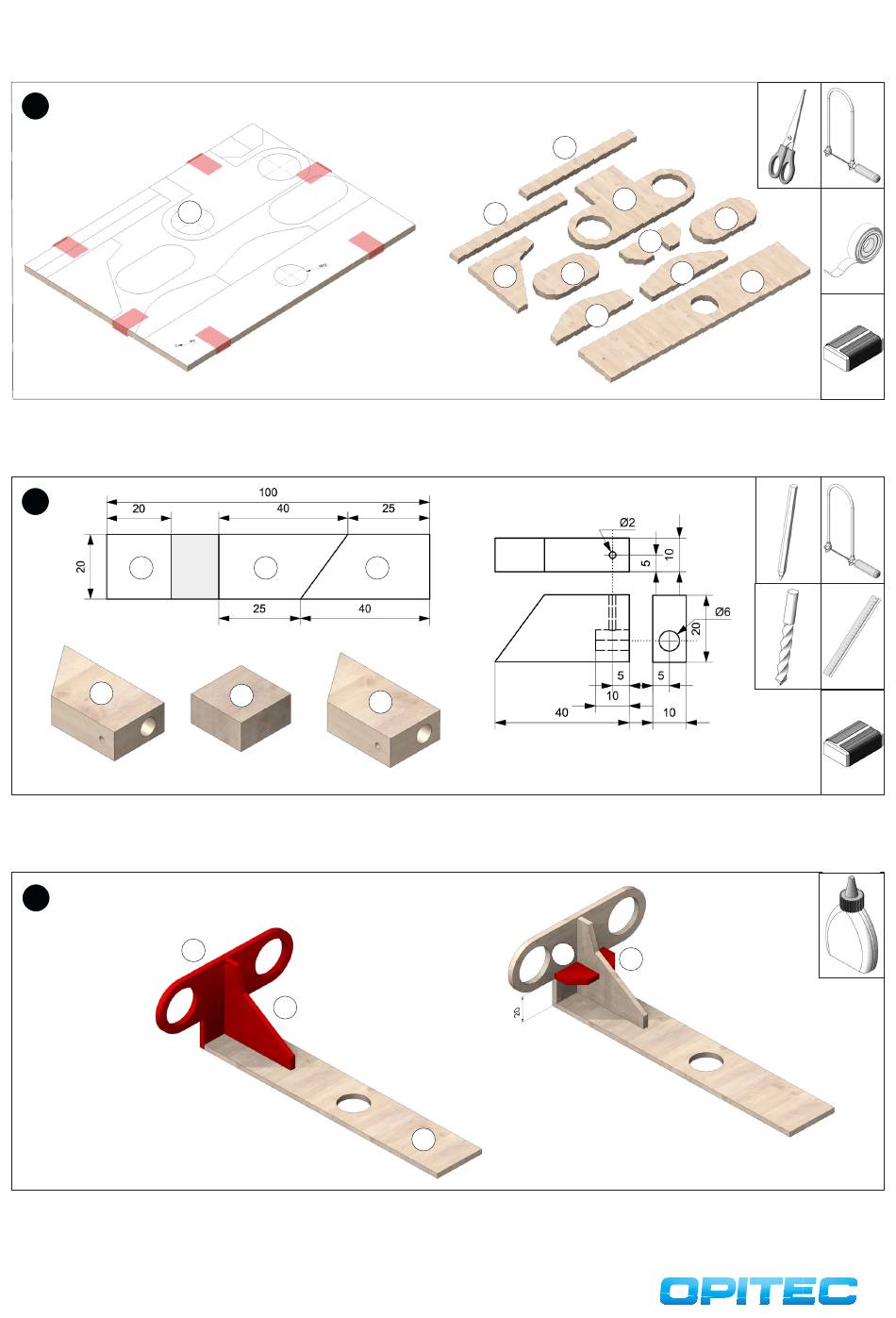

Die Schablone (Seite 5) ausschneiden und mit Klebeband auf der Sperrholzplatte (1) befestigen. Die Einzelteile aussägen und alle Sägeschnitte mit
Schleifpapier säubern.
2
2c
2a
Die Bemaßung für die Ruderarmteile (2a, 2b) und die Kopfhalterung (2c) auf die Holzleiste (2) übertragen. Anschließend ablängen und Sägeschnitte
säubern. Bei den Teilen 2a und 2b die beiden Sacklochbohrungen ø6 und die Schraubenbohrungen ø2 nach Bemaßung bohren.
3
Das Holzteil (1b) wie abgebildet auf der Unterseite des Holzteiles (1a) ausgemittelt an der Vorderkante aufleimen. Anschließend das Frontteil (1d) von
vorne wie abgebildet anleimen. Die beiden Teile (1c) mit 20mm Abstand zur Unterkante von beiden Seiten als Verstärkung am Teil 1b und 1d anleimen.
Leim gut trocknen lassen.
2
1
2a
2c
1d
1b
1f
1b
2b
2b
1a
1f
1d
1g
1c
1e
1g
1e
1c
1c
1a
ø2
ø6
