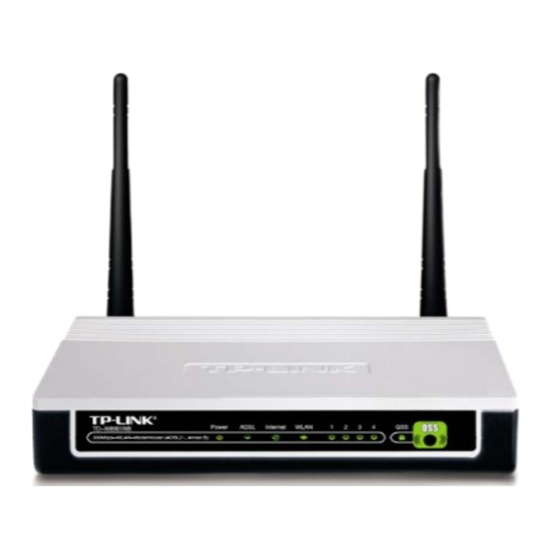

TP-Link TD-W8961NB Handbuch

300mbps-wlan-modemrouter
Vorschau ausblenden Andere Handbücher für TD-W8961NB:
Inhaltsverzeichnis

Werbung

Quicklinks

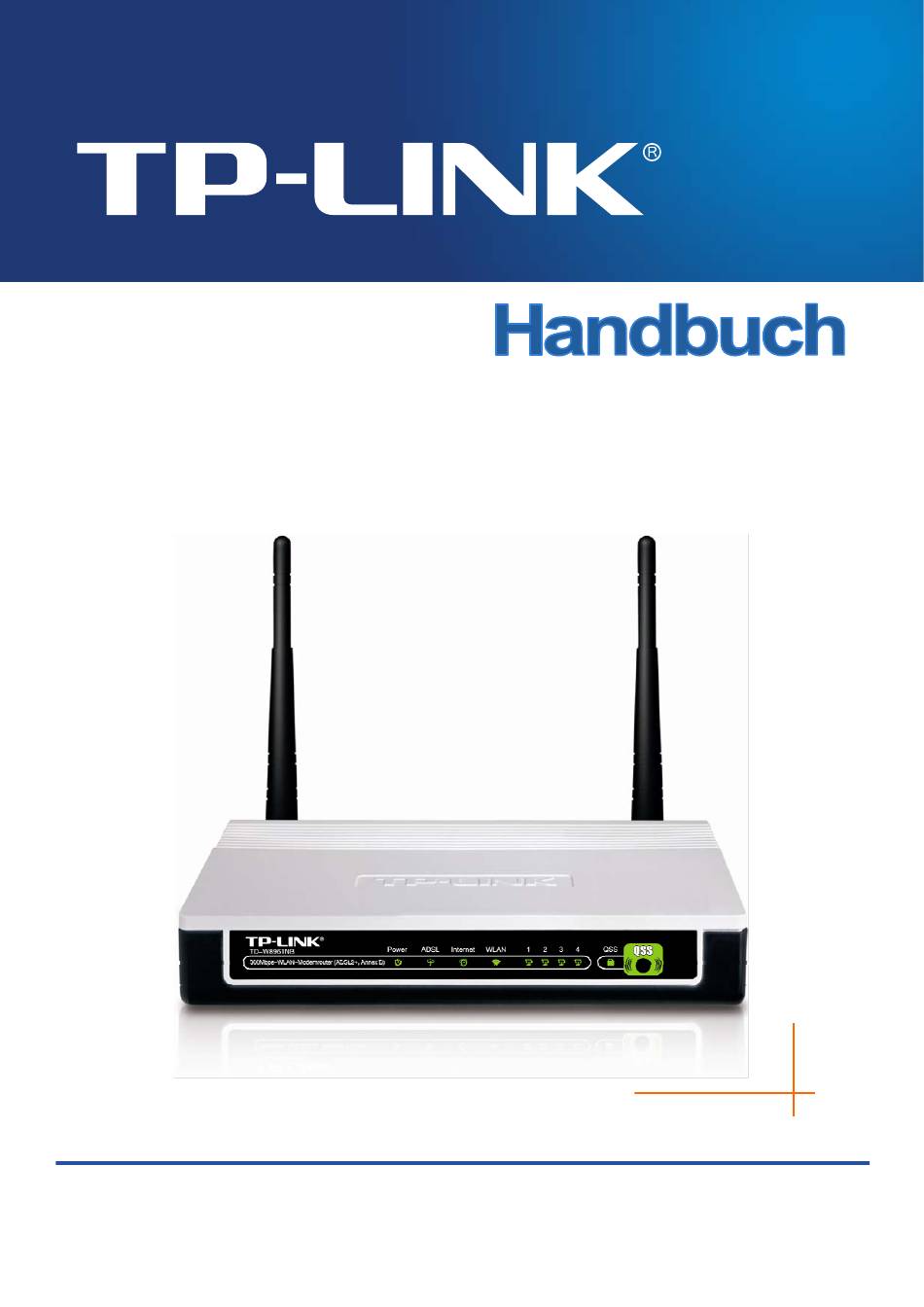

TD-W8961NB
300Mbps-WLAN-Modemrouter
(ADSL2+, Annex B)
REV: 1.0.0
1910010515

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TP-Link TD-W8961NB

Inhaltszusammenfassung für TP-Link TD-W8961NB

  • Seite 1 TD-W8961NB 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) REV: 1.0.0 1910010515...
  • Seite 2 Produktnamen sind Handelsmarken oder registrierte Handelsmarken ihrer entsprechenden Rechteinhaber. Weder diese Spezifikationen noch Teile davon dürfen ohne Genehmigung von TP-LINK TECHNOLOGIES CO., LTD in irgendeiner Form oder auf irgendwelche Art und Weise kopiert oder für jegliche Zwecke der Übersetzung, Umwandlung oder Anpassung verwendet werden.

  • Seite 3: Fcc Statement

    Das Gerät darf keine schädlichen Interferenzen verursachen. Dieses Gerät muss jegliche eindringende Interferenz tolerieren, einschließlich solcher, die unerwünschtes Verhalten hervorruft. Sämtliche nicht von TP-LINK genehmigten Änderungen am Gerät können die Betriebserlaubnis erlöschen lassen. Bemerkung: Der Hersteller ist für sämtliche Interferenzen, die durch unsachgemäßen Gebrauch des Gerätes entstehen, nicht verantwortlich.
  • Seite 4 CE-Warnung Dies ist ein B-Klasse-Produkt. In einer häuslichen Umgebung kann dieses Produkt Interferenzen verursachen, welche für den Benutzer entsprechende Maßnahmen erfordern können. Nationale Restriktionen 2400.0...2483.5 MHz Land Restriktion Grund/Bemerkung keine Für öffentlichen Betrieb und Betrieb im Freien ist Bulgarien eine allgemeine Betriebserlaubnis erforderlich. Militärische Nutzung.

  • Seite 5: Konformitätserklärung

    EN60950-1:2006 Direktive (ErP) 2009/125/EC Audio/Video-, Informations- und Kommunikationstechnik, umweltfreundliches Design. EN62075:2008 Für diese Erklärung verantwortlich: Yang Hongliang Internationaler Produktmanager TP-LINK TECHNOLOGIES CO., LTD . South Building, No.5 Keyuan Road, Central Zone, Science & Technology Park, Nanshan, Shenzhen, P. R. China...

  • Seite 6: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Verpackungsinhalte ....................1 Kapitel 1 Einführung ................... 2 Produktübersicht ................... 2 Hauptfunktionalitäten ................2 Konventionen ..................3 Kapitel 2 Hardwareinstallation................4 Vorderseite.................... 4 Rückseite ....................5 Installationsumgebung ................6 Anschließen des Modemrouters............6 Kapitel 3 Schnellinstallationsanleitung............. 8 PC-Konfiguration................... 8 Einloggen ....................
  • Seite 7 4.5.3 UPnP ....................... 59 4.5.4 DDNS ...................... 59 4.5.5 TR069...................... 60 Wartung ....................61 4.6.1 Administration..................61 4.6.2 Zeitzone....................62 4.6.3 Firmware....................64 4.6.4 Systemneustart..................66 4.6.5 Diagnose ....................67 Hilfe..................... 67 Anhang A: Spezifikationen..................69...

  • Seite 8: Verpackungsinhalte

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Verpackungsinhalte In der Verpackung sollten folgende Gegenstände zu finden sein: 300Mbps-WLAN-Modemrouter TD-W8961NB (ADSL2+, Annex B) Spannungsadapter für den 300Mbps-WLAN-Modemrouter TD-W8961NB Schnellinstallationsanleitung RJ45-LAN-Kabel RJ45-auf-RJ11-DSL-Kabel CD mit: Diesem Handbuch Weiteren hilfreichen Informationen Hinweis: Bitte stellen Sie sicher, dass die Verpackung alle oben gelisteten Dinge beinhaltet. Ist etwas...

  • Seite 9: Kapitel 1 Einführung

    Ihre ADSL-Internetanbindung im lokalen Netz oder über ein 802.11g/802.11n-WLAN mehreren Nutzern zugänglich zu machen. Der TD-W8961NB kann mittels Ethernet direkt an bis zu 4 Computer angeschlossen werden. Die ADSL-Verbindung kommt standardkonform über die Telefonleitung zustande. Mehrere Arbeitsstationen teilen sich damit eine einzige WAN-(Wide Area Network)-Schnittstelle und eine einzige von außen sichtbare IP-Adresse.

  • Seite 10: Konventionen

    1.3 Konventionen Die Begriffe „Modemrouter“, „Router“, „Produkt“ und „Gerät“ bezeichnen in diesem Dokument den TD-W8961NB, sofern nicht anders angegeben. Die in den Bildern verwendeten Parameter dienen lediglich als Beispiele und können sich dementsprechend von der bei Ihnen vorliegenden Situation unterscheiden.

  • Seite 11: Kapitel 2 Hardwareinstallation

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Kapitel 2 Hardwareinstallation 2.1 Vorderseite Bild 2-1 Auf der Vorderseite finden Sie die Router-LEDs, die Ihnen den Betriebszustand des Gerätes anzeigen. Details finden Sie in der folgenden Tabelle. LEDs: Beschrif- Status Bedeutung tung Der Modemrouter ist eingeschaltet.

  • Seite 12: Rückseite

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Ein WLAN-Gerät wurde dem Netz erfolgreich mittels QSS hinzugefügt. Der QSS-Handshakeprozess läuft (dauert ca. 2 Min.). Bitte Blinkend drücken Sie in diesem Zeitraum die QSS-Taste an dem Gerät, das Sie zum Netz hinzufügen wollen.

  • Seite 13: Installationsumgebung

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) 2.3 Installationsumgebung Das Produkt sollte nicht übermäßiger Feuchtigkeit oder Hitze ausgesetzt werden. Stellen Sie den Modemrouter an einem Ort auf, wo die Kabelverbindungen (LAN und Spannung) leicht zugänglich sind. Stellen Sie sicher, dass sämtliche Kabel sicher verlegt sind und keine Stolperfallen entstehen.
  • Seite 14 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 2-3...

  • Seite 15: Kapitel 3 Schnellinstallationsanleitung

    Schnellinstallationsanleitung 3.1 PC-Konfiguration Ist Ihr PC an den TD-W8961NB angeschlossen, muss die IP-Konfiguration Ihres PCs überprüft werden. Im Normalfall sollten Sie einen Ping wie in Bild 3-5 erfolgreich absetzen können. Ist dies nicht der Fall, gehen Sie wie folgt vor (hier beispielhaft beschrieben für Windows XP, bei anderen Systemen schauen Sie bitte in der Dokumentation nach).
  • Seite 16 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 3-2 Schritt 3: Konfigurieren Sie im ersten Schritt die IP-Adresse so, dass alles automatisch bezogen wird. Führt dies nicht zum Erfolg, setzen Sie die Einstellungen in Bild 3-3. Klicken Sie OK. Bild 3-3...

  • Seite 17: Einloggen

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Hinweis: Um die IP-Konfiguration automatisch erfolgen zu lassen, wählen Sie IP-Adresse automatisch beziehen und DNS-Serveradresse automatisch beziehen. Lassen Sie nun testweise einen Ping-Befehl laufen: Klicken Sie Start und dann Ausführen. Geben Sie hier cmd ein und drücken Sie Enter. Geben Sie in die Eingabeaufforderung ping 192.168.1.1 ein und drücken Sie Enter.
  • Seite 18 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Schritt 2: Sie sollten eine Passwortabfrage wie in Bild 3-6 sehen. Geben Sie im Auslieferungszustand den Benutzernamen admin und das Passwort admin, ein. Klicken Sie OK. Bild 3-6 Schritt 3: Die Maske Schnellstart erscheint (Bild 3-7). Für die Ersteinrichtung klicken Sie Weiter, ansonsten Schließen.
  • Seite 19 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 3-8 Schritt 5: Setzen Sie die WLAN-Parameter und klicken Sie Weiter.
  • Seite 20 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 3-9 Hinweis: Ist der integrierte Accesspoint aktiviert, ist die WLAN-Funktion auch dann aktiv, wenn die externe Antenne nicht angebracht ist. Grund hierfür ist eine interne Zusatzantenne. Zur Einstellung der WLAN-Sicherheitsparameter schauen Sie bitte in Kapitel 4.3.3 nach.

  • Seite 21: Kapitel 4 Weboberfläche

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Kapitel 4 Weboberfläche Für die Erstkonfiguration wird die Verwendung des Schnellstart-Menüs empfohlen. Erweiterte Funktionen und Geräteinformationen, die Sie über die Weboberfläche erreichen, werden in diesem Kapitel behandelt. Nach dem Login sehen Sie am oberen Rand der Konfigurationsseite die sieben Hauptmenüs, über die Sie das Gerät einstellen können.

  • Seite 22: Systemprotokoll

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 4-2 Hinweis: In den anderen beiden Untermenüs Systemprotokoll und Statistiken (Bild 4-2) finden Sie das Systemprotokoll und die Trafficstatistiken des Modemrouters. 4.1.2 Systemprotokoll Im Untermenü Status → Systemprotokoll können Sie das Geräteprotokoll des Modemrouters...

  • Seite 23: Statistiken

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 4-3 Der Modemrouter protokolliert hier bestimmte Systemereignisse, die Ihnen bei eventuell notwendiger Fehlersuche eine Hilfe ist. Klicken Sie Log leeren, um das Protokoll zu löschen. Klicken Sie Log speichern, um das Protokoll lokal in einer Textdatei zu speichern.
  • Seite 24 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 4-4 Schnittstelle: Wählen Sie hier Ethernet, ADSL oder WLAN, um die entsprechenden Trafficstatistiken angezeigt bekommen. Bei Auswahl von Ethernet sieht die Statistikentabelle aus wie oben angegeben (Bild 4-4). Statistikentabelle: Die Anzahl der über diesen Ethernetport gesendeten Gesendete Frames Frames.
  • Seite 25 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Nach Auswahl von ADSL sehen Sie die Statistikentabelle wie folgt: Statistikentabelle: Die Anzahl der über den ADSL-Port gesendeten Insgesamt gesendete PDUs PDUs. Sendestatistiken Die Anzahl der Fehler beim Senden von Daten Sendefehler insgesamt über den ADSL-Port.

  • Seite 26: Schnellstart

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Klicken Sie Aktualisieren, wird die Seite neu geladen. 4.2 Schnellstart Diese Prozedur wird detailliert im Kapitel 3.2 beschrieben. 4.3 Schnittstelleneinrichtung Im Menü Schnittstelleneinrichtung sehen Sie die drei Untermenüs Internet, LAN und WLAN. Bild 4-5 4.3.1 Internet...
  • Seite 27 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 4-6 ATM VC: Die ATM-Einstellungen sind erforderlich, um eine Verbindung zu Ihrem DSL- sowie Internetdiensteanbieter aufzubauen. Dieser arbeitet mit VPIs (Virtual Path Identifier) und VCIs (Virtual Channel Identifier), die hier eingestellt werden. Das Gerät erlaubt Ihnen die Einrichtung von bis zu 8 PVCs mit verschiedenen Kapselungen, so dass Sie 8 verschiedene Virtual Circuits Ihres Internetdiensteanbieters verwalten können.
  • Seite 28 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) selbstverständlich aktiviert sein. Die PVCs können Sie mittels ATM QoS in verschiedene Prioritätsklassen einteilen. • PVC: Wählen Sie hier die VC-Nummer, die Sie verwenden möchten: PVC0..PVC7. • Status: Wenn Sie schon einen VC anlegen, sollte er in aller Regel aktiviert sein.
  • Seite 29 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Kapselung: Wählen Sie die Kapselung für den Modus Dynamische IP-Adresse. Im Normalfall fahren Sie mit der Standardeinstellung am besten. NAT: Aktivieren oder Deaktivieren von NAT (Netzwerkadressumsetzung) für diesen VC. NAT kann basierend auf dem jeweiligen PVC aktiviert oder deaktiviert werden.
  • Seite 30 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 4-8 Hinweis: Jede IP-Adresse muss in Form von vier Zahlen (0 bis 255), getrennt durch drei Punkte, eingegeben werden (Format x.x.x.x), z.B. 192.168.1.100. PPPoA/PPPoE Wählen Sie PPPoA/PPPoE aus, wenn Ihr Internetdiensteanbieter mit PPPoE arbeitet (siehe Bild 4-9).
  • Seite 31 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 4-9 Dienstname: Hiermit können Sie die aktuelle Verbindung identifizieren (optional). Benutzername: Der Benutzername Ihrer PPPoE- oder PPPoA-Verbindung. Passwort: Das Passwort für Ihre PPPoE- oder PPPoA-Verbindung. Kapselung: Sowohl bei PPPoE als auch bei PPPoA muss der Multiplexingtyp angegeben werden, entweder LLC oder VC Mux.

  • Seite 32: Lan

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) aufrechterhalten. Da DSL-Verbindungen in aller Regel nach 24 Stunden automatisch getrennt werden, ist die Verwendung von Automatisch trennen und verbinden um empfohlen. Hier sollten Sie als Uhrzeit einen Zeitpunkt angeben, an dem ein Verbindungsabbruch am wenigsten schadet, z.B.
  • Seite 33 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 4-11 Lokale Router-IP-Adresse: In diesem Abschnitt finden Sie die LAN-seitige IP-Konfiguration des Routers. Hin und wieder wird diese auch mit dem Begriff „privat“ bezeichnet. Bei Bedarf können Sie hier die LAN-IP-Adresse ändern. Die LAN-IP-Adresse betrifft nur die lokalen Verbindungen und kann vom Internet aus nicht gesehen werden.
  • Seite 34 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) einer Multicast-Gruppe beizutreten. ATU-R unterstützt beide IGMP-Versionen: IGMP v1 und IGMP v2. Wählen Sie Deaktiviert aus, um IGMP zu deaktivieren. • IGMP-Snoop: Aktivieren von IGMP-Snoop für den Fall, dass dies benötigt wird. DHCP-Server: Aktivieren Sie den DHCP-Server, sehen Sie das in Bild 4-12 Sichtbare. Damit fungiert der Modemrouter als DHCP-Server.
  • Seite 35 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) • Status: Status der zugewiesenen IP-Adresse: Statisch oder Auto. Der Wert Statisch sagt aus, dass die IP-Adresse mit der MAC-Adresse fest assoziiert ist, während Auto bedeutet, dass die IP-Adresse jederzeit wechseln kann. Wie kann ich meinem DHCP-Client dennoch eine statische IP-Adresse zuweisen? 1).

  • Seite 36: Wlan

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Hinweis: Ist hier Deaktiviert gewählt, wird DHCP nicht funktionieren. 4.3.3 WLAN Wenn Sie das Menü Schnittstelleneinrichtung → WLAN anwählen, sehen Sie das in Bild 4-14 gezeigte Webformular. Bitte stellen Sie die Parameter Ihren Wünschen entsprechend ein.
  • Seite 37 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 4-14...
  • Seite 38 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Einstellungen des Accesspoints: Hier können Sie die WLAN-Schnittstelle komplett abschalten sowie einige andere Grund- und erweiterte Einstellungen tätigen. • Accesspoint: Ein- oder Ausschalten des integrierten Accesspoints. • Kanal: Wählen Sie hier den Kanal aus, auf dem Ihr WLAN arbeiten soll. Dies ist nicht erforderlich, außer Sie stellen bei der aktuellen Betriebsfrequenz Probleme fest.
  • Seite 39 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Einstellungen für Multi-SSID-Betrieb: • SSID-Index: Die laufende Nummer der SSID (nicht veränderbar). • SSID aussenden: Sucht man nach WLANs, ist die SSID das Erste, was man von einem WLAN sieht. Hier kann die Aussendung der SSID unterbunden werden.
  • Seite 40 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) WEP mit 128 Bit (nach IEEE 802.11g) Um 128-Bit-WEP zu konfigurieren, wählen Sie die entsprechende Option aus dem Drop-Down-Menü aus. Das Webformular ändert sich entsprechend. 128-Bit-Verschlüsselung ist stärker als die ebenfalls angebotene 64-Bit-Verschlüsselung.
  • Seite 41 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) • AES (Advanced Encryption Standard): Ein fortgeschrittener Sicherheitsstandard, der mit symmetrischer 128-Bit-Blockverschlüsselung arbeitet. Gemeinsam verwendeter Schlüssel: Das für Ihr WLAN gültige Passwort. Dieses muss aus 8 bis 63 ASCII- oder 64 Hexadezimal-Zeichen bestehen.
  • Seite 42 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) • QSS-Modus: Unterstützt Ihr WLAN-Adapter Wi-Fi Protected Setup (WPS/QSS), können Sie die WLAN-Verbindung wahlweise mittels der Tastendruck-Methode (PBC, Push Button Configuration) oder der PIN-Methode aufbauen. Unterstützt Ihr WLAN-Adapter Wi-Fi Protected Setup und die PBC-Methode, stehen Ihnen die beiden im Folgenden aufgeführten Methoden zur Verfügung:...
  • Seite 43 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Methode 2: Schritt 1: Drücken Sie die QSS-Taste des Routers oder klicken Sie QSS starten wie in Bild 4-21 gezeigt. Schritt 2: Um Ihren WLAN-Adapter einzustellen, wählen Sie „Taste des Accesspoints drücken” im QSS-Tool, wie unten gezeigt. Klicken Sie Weiter.
  • Seite 44 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) QSS-Konfigurationsprogramm des WLAN-Adapters PIN-Code Unterstützt Ihr WLAN-Adapter Quick Secure Setup und die PIN-Methode, stehen Ihnen die folgenden beiden Methoden zur Verfügung. Klicken Sie PIN code, sehen Sie Folgendes: Bild 4-22 Methode 1: Eingabe der PIN in den Router Schritt 1: Zur Konfiguration des WLAN-Adapters wählen Sie im QSS-Konfigurationstool „PIN...
  • Seite 45 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) QSS-Konfigurationsprogramm des WLAN-Adapters Schritt 2: Im Router lassen Sie die Option PIN aktiv und geben die PIN des WLAN-Adapters, die Sie oben abgelesen haben, in das Feld PIN des Verbindenden wie unten beschrieben ein. Klicken Sie QSS starten.
  • Seite 46 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) QSS-Konfigurationsprogramm des WLAN-Adapters Hinweis: Die PIN des Routers finden Sie auf einem Etikett am Gerät oder auf der QSS-Konfigurationsseite im Bild 4-23. • QSS-Fortschritt: Zeigt den aktuellen -Fortschritt an. • SSID: Der Name Ihres WLANs. Die SSID wird von allen Geräten in Ihrem Drahtlosnetz verwendet.

  • Seite 47: Erweiterte Einrichtung

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Hinweis: Die Standardeinstellungen des WLANs sind für die meisten Benutzer vollkommen richtig. Daher sollten Sie die Einstellungen nur ändern, wenn es unbedingt erforderlich ist. Unüberlegte Änderungen können die WLAN-Performance negativ beeinflussen. 4.4 Erweiterte Einrichtung Unter „Erweitertes Setup”...

  • Seite 48: Nat

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 4-26 Klicken Sie Route hinzufügen, um wie in Bild 4-27 gezeigt eine neue Route anzulegen. Bild 4-27 Ziel-IP-Adresse: Die IP-Adresse des Zieles. Subnetzmaske: Subnetzmaske der Zieladresse. Gateway-IP-Adresse: Die IP-Adresse des Gateways. Der Gateway liegt im selben Netz wie Ihr ADSL-Modemrouter und leitet die Pakete in Richtung Ziel weiter.
  • Seite 49 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 4-28 PVC: Der PVC, für den Sie eine NAT-Funktionalität einrichten wollen. NAT-Status: Der aktuelle Status der NAT-Funktion für den aktuellen VC. Die Funktion kann auf der vorigen Seite (siehe Bild 4-6) aktiviert werden.

  • Seite 50: Virtueller Server

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) 4.4.3.2 Virtueller Server Im Menü „Erweitertes Setup → NAT → Virtueller Server” (Bild 4-28) können Sie Virtuelle Server konfigurieren. Ein Virtueller Server verweist auf einen Server in Ihrem lokalen Netz (hinter dem NAT-Router), z.B.

  • Seite 51: Ip-Adress-Mapping (Für Mehrfach-Ip-Dienste)

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Schritt 3: Wählen Sie die betroffene Applikation aus der Drop-Down-Liste aus. Das Protokoll und die Portnummer werden dann automatisch eingetragen. Damit ist von Ihnen nur noch die IP-Adresse anzugeben. Ist Ihre Applikation nicht in der Liste enthalten, konfigurieren Sie bitte alle drei Werte von Hand.

  • Seite 52: Qos

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Erste… und Letzte öffentliche IP-Adresse: Die erste und die letzte öffentliche IP-Adresse des zu mappenden Bereichs. Haben Sie eine dynamische IP-Adresse, geben Sie einfach „0.0.0.0“ als erste öffentliche IP-Adresse an. Adress-Mapping-Liste: Eine Übersicht über das Adressmapping.
  • Seite 53 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 4-32 QoS: Aktivieren/Deaktivieren von IP-QoS (IP-ToS und DiffServ). Übersicht: Zeigt die aktuelle QoS-Konfiguration. Regel: In diesem Abschnitt können Sie QoS-Regeln definieren. Diese finden auf jeglichen Traffic Anwendung, der auf eine Regel passt.

  • Seite 54: Vlan

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) • Protokoll-ID: Als Protokoll können Sie zwischen TCP/UDP, TCP, UDP und ICMP wählen. • VLAN-ID-Bereich: Geben Sie den VLAN-ID-Bereich an, für den die Regel Anwendung finden soll. • IPP/DS-Feld: Die gewünschte Aktion der Priorität.
  • Seite 55 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 4-33 VLAN-PVID schnittstellenweise vergeben Klicken Sie auf VLAN-PVID schnittstellenweise vergeben (Bild 4-33), können Sie auf der folgenden Seite die PVID für jede Schnittstelle definieren (siehe Bild 4-34). Bild 4-34 PVID-Zuweisung: Jeder physische Port hat eine Standard-VID, die sogenannte PVID (Port-VID).

  • Seite 56: Adsl

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 4-35 VLAN-Index: Der VLAN-Index dieses VCs. Es können maximal 8 Gruppen definiert werden. VLAN-ID: Laufende Nummer der VLAN-Gruppe. ATM-VCs: Wählen Sie die ATM-VCs als Mitglieder des VLANs aus. Lassen Sie den Haken bei Getaggt weg, werden die Tags aus den Frames gelöscht, wenn sie vom VC gesendet...

  • Seite 57: Zugriffsverwaltung

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 4-36 ADSL-Modus: ADSL-Betriebsart. ADSL-Typ: ADSL-Typ Ihrer Leitung. 4.5 Zugriffsverwaltung Unter „Zugriffsverwaltung” finden Sie die Untermenüs ACL, Filter, SNMP, UPnP, DDNS und TR069. Bild 4-37 4.5.1 ACL Das Menü „Zugriffsverwaltung → ACL” zeigt Ihnen eine Oberfläche wie in Bild 4-38. Hier können Sie den Clientzugriff auf den Modemrouter nach Applikation erlauben oder unterbinden.

  • Seite 58: Filter

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 4-38 ACL: Ist dies Aktiviert können nur die in der Zugriffskontrollliste als sicher gekennzeichneten IP-Adressen auf den Modemrouter zugreifen. Ist die ACL Deaktiviert, kann von allen IP-Adressen des lokalen Netzes auf den Modemrouter zugegriffen werden.
  • Seite 59 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 4-39 Filtertypauswahl: Der Filtertyp für die darunterstehende Konfiguration. IP-/MAC-Adressen-Filter: Laufende Nummer für den IP-Filtereintrag. Dieser Index kann sich auf maximal sechs IP-/MAC-Adressenfilternummern beziehen. Schnittstelle: Die Schnittstelle, für die dieser Eintrag gilt. Hinweis: Wurde ein PVC 0 bis 7 als Schnittstelle gewählt, gilt der Filter für den Datenverkehr auf der...
  • Seite 60 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Hinweis: Der Begriff Eingehend bezeichnet den Datenverkehr, der über die WAN-Schnittstelle in den Modemrouter kommt, während Ausgehend für den über WAN versendeten Datenverkehr steht. IP-/MAC-Adressen-Filterindex: Laufende Nummer für den IP-Adressfiltereintrag. Hinweis: IP-/MAC-Adressen-Filter und IP-/MAC-Adressen-Filterindex sollten zusammen gesetzt werden, um die Adresse aus der Filterliste für die IP-Adressen-Filterregel zu bestimmen.
  • Seite 61 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Hinweis: Um die Regel zu aktivieren, wählen Sie Ja. Schritt 3: Geben Sie in die Felder Quell-IP-Adresse, Ziel-IP-Adresse, Subnetzmaske und Portnummer die richtigen Werte ein. Schritt 4: Wählen Sie als Protokoll „TCP” und setzen Sie unter Passt nicht „Weiter”.
  • Seite 62 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Wählen Sie IP-/MAC-Adressen-Filter und IP-/MAC-Adressen-Filterindex, um die gewünschte Regel zu finden und klicken Sie Löschen, um den Eintrag zu löschen. 4.5.2.2 MAC-Adressen-Filter Wählen Sie IP-/MAC-Adressen-Filter als Filtertyp und MAC als Regeltyp (Bild 4-40). Nun können Sie die Filterregen basierend auf der MAC-Adresse konfigurieren.
  • Seite 63 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) nehmen an, dass beide Regeln die Schnittstelle „PVC0“ benutzen und dass die IDs (1, 1) und (1, 2) lauten. Schritt 1: Wählen Sie den Filtertyp „IP-/MAC-Adressen-Filter”: Wählen Sie „MAC” als Regeltyp auf der Filterseite (siehe Bild 4-40).
  • Seite 64 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Wählen Sie IP-/MAC-Adressen-Filter und IP-/MAC-Adressen-Filterindex, um die gewünschte Regel zu finden und klicken Sie Löschen, um den Eintrag zu löschen. 4.5.2.3 Applikationsfilter Wählen Sie Applikationsfilter als Filtertyp (Bild 4-41), können Sie applikationsbasierende Filterregeln anlegen.
  • Seite 65 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 4-42 Filtertypauswahl: Wählen Sie „URL-Filter“. Aktiv: Wählen Sie „Ja”, um die Regel zu aktivieren. URL-Index: Laufende Nummer des URL-Filter-Eintrags. URL: URL dieses Filters. URL-Filter anzeigen: Informationsübersicht über die URL-Filterregeln. Hinzufügen eines URL-Filtereintrags: Beispiel: Sie möchten den Zugriff auf die Seite www.evil.com verbieten.

  • Seite 66: Upnp

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Wählen Sie URL-Index, um die gewünschte Regel zu finden und klicken Sie Löschen, um den Eintrag zu löschen. 4.5.3 UPnP Im Menü „Zugriffsverwaltung → UPnP” können Sie UPnP konfigurieren (Bild 4-43). UPnP (Universal Plug und Play) ist ein offener, verteilter Netzstandard, der TCP/IP für simple Peer-to-Peer-Konnektivität zwischen UPnP-Geräten benutzt.

  • Seite 67: Tr069

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 4-44 Dynamisches DNS: DDNS aktivieren oder deaktivieren. Service-Provider: Ihr DDNS-Diensteanbieter. Mein Hostname: Ihr DDNS-Hostname. E-Mail-Adresse: Die E-Mail-Adresse, mit der Sie dort registriert sind. Benutzername und Passwort: Ihre DDNS-Zugangsdaten (Benutzername und Passwort). Wildcard-Unterstützung: Aktivieren Wildcard-Funktionalität.

  • Seite 68: Wartung

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 4-45 TR069: Aktivieren oder Deaktivieren von TR069. URL: Die Webadresse des ACS Ihres Internetanbieters. Benutzername/Passwort: Benutzername und Passwort für den Zugang zum ACS-Server. Pfad: Der Pfad, um sich mit dem ACS-Server zu verbinden.

  • Seite 69: Zeitzone

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 4-47 Hinweise: Das Konto „admin“ ist das einzige Benutzerkonto der Weboberfläche. Jeder (W)LAN-Nutzer, der dessen Zugangsdaten hat, kann (ohne weitere Sicherheitsvorkehrungen) Änderungen an der Routerkonfiguration tätigen. Das Standardpasswort dieses Users lautet „admin“.
  • Seite 70 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 4-48 Hinweis: Der ADSL-Modemrouter kennt ein paar fest einprogrammierte NTP-Server, die er nach Zustandekommen einer Internetverbindung automatisch abfragt und seine Uhr danach stellt. Sie können auch von Hand Adressen von NTP-Servern eintragen. In diesem Fall verwendet der Modemrouter für die Uhrzeitabfrage zuerst diese.

  • Seite 71: Firmware

    Bild 4-51 Um die Firmware des Modemrouters zu aktualisieren, gehen Sie wie folgt vor: Schritt 1: Laden Sie sich eine Firmwaredatei von unserer Webseite http://www.tp-link.com herunter. Diese liegt in der Regel als ZIP-Datei vor, die Sie bitte lokal entpacken. Schritt 2:...
  • Seite 72 Klicken Sie Aktualisieren und warten Sie, bis der Vorgang abgeschlossen ist. Hinweise: Neue Firmware können kostenfrei Sie von http://www.tp-link.com herunterladen. Haben Sie keine Probleme mit dem Modemrouter und die neue Version bietet keine Funktionalitäten, auf die Sie angewiesen sind, braucht die Firmware nicht aktualisiert zu werden.

  • Seite 73: Systemneustart

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 4-53 Wiederherstellen einer zuvor gespeicherten Modemrouter-Konfiguration: Schritt 1: Klicken Sie neben dem Eingabefeld Ort der neuen ROM-Datei Durchsuchen und hangeln Sie sich an die Stelle durch, an der die Konfigurationsdatei rom-0 abgelegt ist.

  • Seite 74: Diagnose

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) 4.6.5 Diagnose Unter „Wartung → Diagnose” können Sie einen Konnektivitätstest auf physischer und auf Protokollebene für LAN und WAN sowie einen Ping-Test durchführen (Bild 4-55). Bild 4-55 4.7 Hilfe Das Untermenü „Hilfe” bietet Ihnen Zugriff auf Hilfetexte für die aufgezählten Punkte.
  • Seite 75 TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Bild 4-56 Hinweis: Es wird empfohlen, die Hilfetexte ein einem extra Browserfenster zu öffnen, damit Sie schnell zwischen der Hilfe und den Konfigurationsseiten hin- und herwechseln können.

  • Seite 76: Anhang A: Spezifikationen

    TD-W8961NB Handbuch zum 300Mbps-WLAN-Modemrouter (ADSL2+, Annex B) Anhang A: Spezifikationen Allgemein ANSI T1.413, ITU G.992.1, ITU G.992.2, ITU G.992.3, ITU Standards und G.992.5, ITU Annex B, IEEE 802.11b, IEEE 802.11g, IEEE Protokolle 802.11n, IEEE 802.3, IEEE 802.3u, TCP/IP, PPPoA , PPPoE, SNTP, HTTP, DHCP, ICMP, NAT, DPBO Sicherheit &...
