TP-Link TD-W9980B Schnellinstallationsanleitung

Schnellinstallationsanleitung
N600-Dualband-Gigabit-WLAN-VDSL2
/ADSL2+-Modemrouter
TD-W9980B

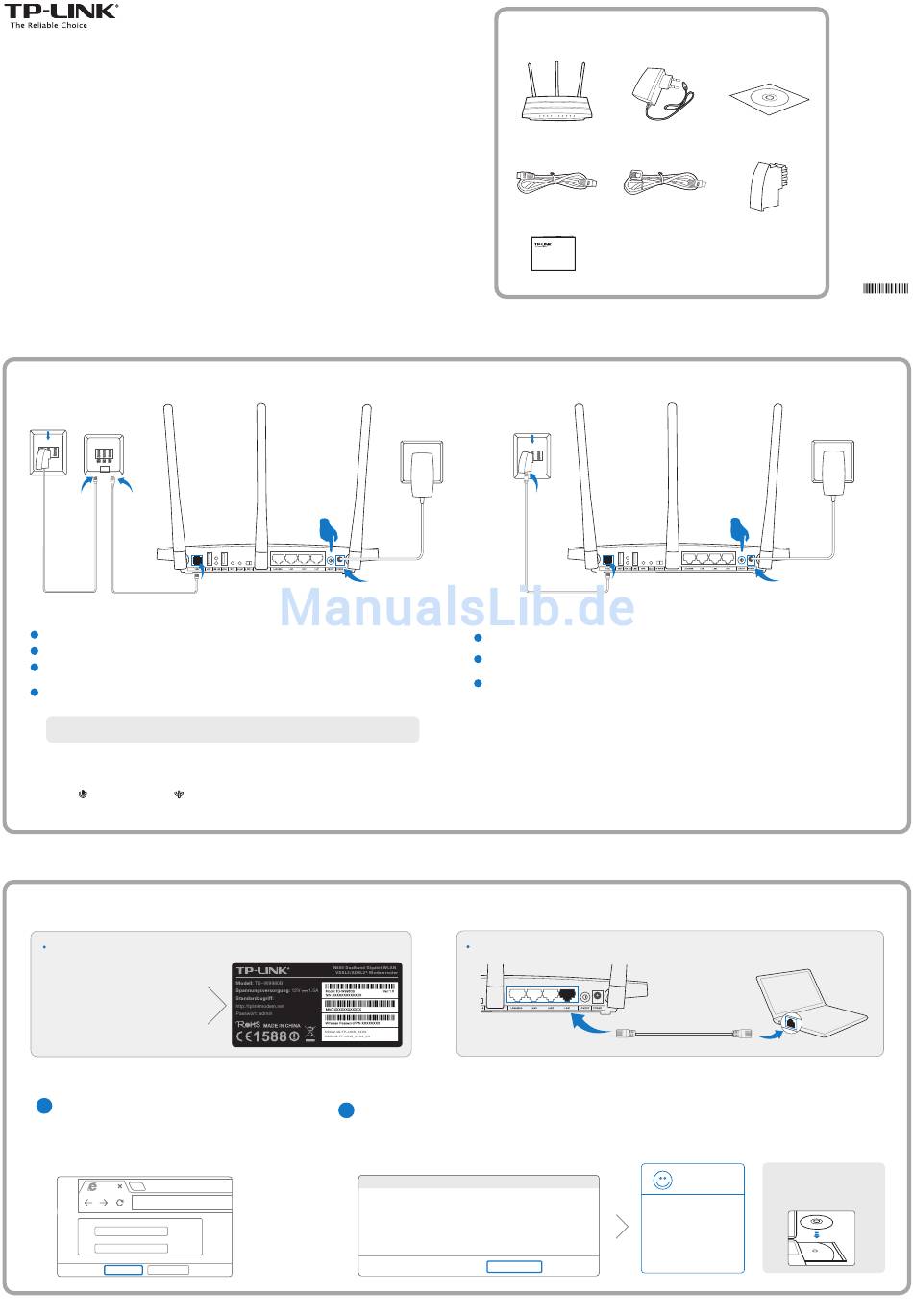

1. Anschließen der Hardware
1
Verbinden Sie Splitter und Netzteil wie folgt und drücken Sie anschließend die POWER-EIN/AUS-Taste.
TAE-Dose
DSL-Splitter
N F N
N F N
AMT DSL
RJ11
RJ45
Splitter-Kabel
RJ11-auf-RJ45-Kabel
DSL-Anschluss mit Splitter (Standard und Universal)
a
Verbinden Sie den DSL-Splitter mit der TAE-Dose mit Hilfe des Splitter-Kabels.
b Schließen Sie den DSL-Splitter mit Hilfe eines RJ11-auf-RJ45-Kabels an Ihren Modemrouter an.
c Verbinden Sie Ihren Computer mit einem der Ports 1 bis 4 des Modemrouters mit Hilfe eines
Ethernetkabels.
d Stecken Sie das mitgelieferte Netzteil mit dem Niederspannungskabel auf der Rückseite Ihres
Modemrouters ein. Das andere Ende stecken Sie in eine spannungsführende Steckdose.
Hinweis: DSL-Splitter und Splitter-Kabel erhalten Sie von Ihrem Provider. (Wird nur bei einem
Annex B Anschluss benötigt.)
2
Überprüfen Sie die LEDs, um sicherzustellen, dass der Router korrekt angeschlossen wurde.
POWER: Ein DSL: Ein oder blinkend
2. Konfigurieren des Modemrouters
1
Verbinden Sie Ihren Computer per LAN-Kabel oder WLAN mit dem Modemrouter.
WLAN
Verbinden Sie sich mit dem
voreingestellten WLAN. Den
entsprechenden WLAN-Namen (SSID)
und WLAN-Schlüssel finden Sie auf
der Unterseite des Gerätes.
2
Öffen Sie einen Webbrowser (z.B. Mozilla Firefox oder Google Chrome) und konfigurieren Sie den Router anhand folgender Hinweise.
a
Öffnen Sie Ihren Webbrowser, geben Sie die Adresse
http://tplinkmodem.net ein und drücken Sie Enter.
Ändern Sie das Passwort und klicken Sie Speichern.
Anschließend loggen Sie sich mit diesem neuen
Passwort ein.
(Oder klicken Sie Überspringen und loggen Sie sich
mit dem Standardpasswort admin ein.)
http://tplinkmodem.net
Neues Passwort
Neues Passwort bestätigen
Speichern Überspringen
V
RJ11
- -
b
Klicken Sie im Hauptmenü auf Schnellinstallation und
klicken Sie Weiter. Folgen Sie der Schritt-für-Schritt
Anleitung, um die Installation durchzuführen.
Die Schnellinstallation führt Sie durch die Einrichtung der Grundparameter für die
Internetverbindung. Klicken Sie Weiter, um fortzufahren.
Für erweiterte Funktionen oder detaillierte Einstellungen öffnen Sie bitte durch Klick
auf einen Eintrag links das entsprechende Menü.
TD-W9980B
Ethernetkabel
Schnellinstallationsanleitung
N600-Dualband-Gigabit-WLAN-VDSL2
/ADSL2+-Modemrouter
TD-W9980B
Schnellinstallationsanleitung
TAE-Dose
N F N
TAE-RJ45-
Adapter
RJ11-auf-RJ45-Kabel
a Verbinden Sie den TAE-RJ45-Adapter mit dem Modemrouter mit Hilfe eines RJ11-auf-RJ45-Kabels,
dann schließen Sie den TAE-RJ45-Adapter an die TAE-Dose an.
b Verbinden Sie Ihren Computer mit einem der Ports 1 bis 4 des Modemrouters mit Hilfe eines
Ethernetkabels.
c
Stecken Sie das mitgelieferte Netzteil mit dem Niederspannungskabel auf der Rückseite Ihres
Modemrouters ein. Das andere Ende stecken Sie in eine spannungsführende Steckdose.
Kabel (LAN)
- -
-
Oder
Schnellinstallation - Start
Weiter
Verpackungsinhalte
Spannungsadapter
RJ11-auf-RJ45-Kabel
RJ45
V
RJ11
DSL-Anschluss ohne Splitter (All-IP)
Ethernetkabel
RJ45
Fertig!
Jetzt können Sie mit Ihren
Endgeräten auf das Internet
zugreifen.
Hinweis: Wenn Sie den
voreingestellten WLAN-Namen
(SSID) und/oder den
WLAN-Schlüssel geändert haben,
müssen Sie Ihre Endgeräte mit
diesem WLAN verbinden.
CD
(Nur für Windows)
TAE-RJ45-Adapter
7106504973 REV2.0.0
RJ45
Hinweis: Besitzer eines Windows
-PC können die Konfiguration mit
Hilfe des Assistenten auf der
beiligenden CD durchführen.
