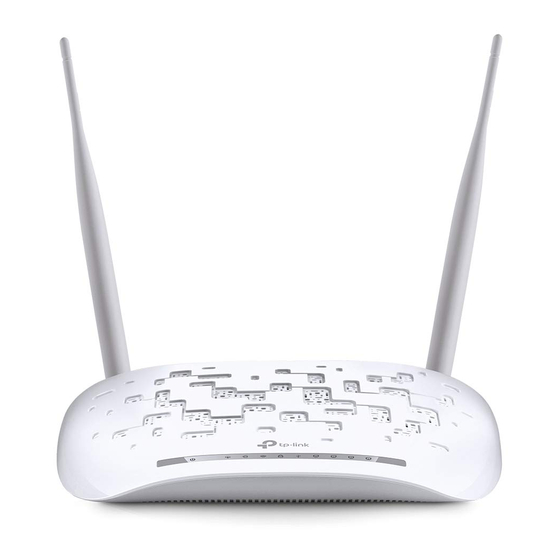

TP-Link TD-W9970 Bedienungsanleitung

300 mbit/s wireless-n-usb-vdsl/adsl-modemrouter
Vorschau ausblenden Andere Handbücher für TD-W9970:

Werbung

Quicklinks

Diese Anleitung herunterladen

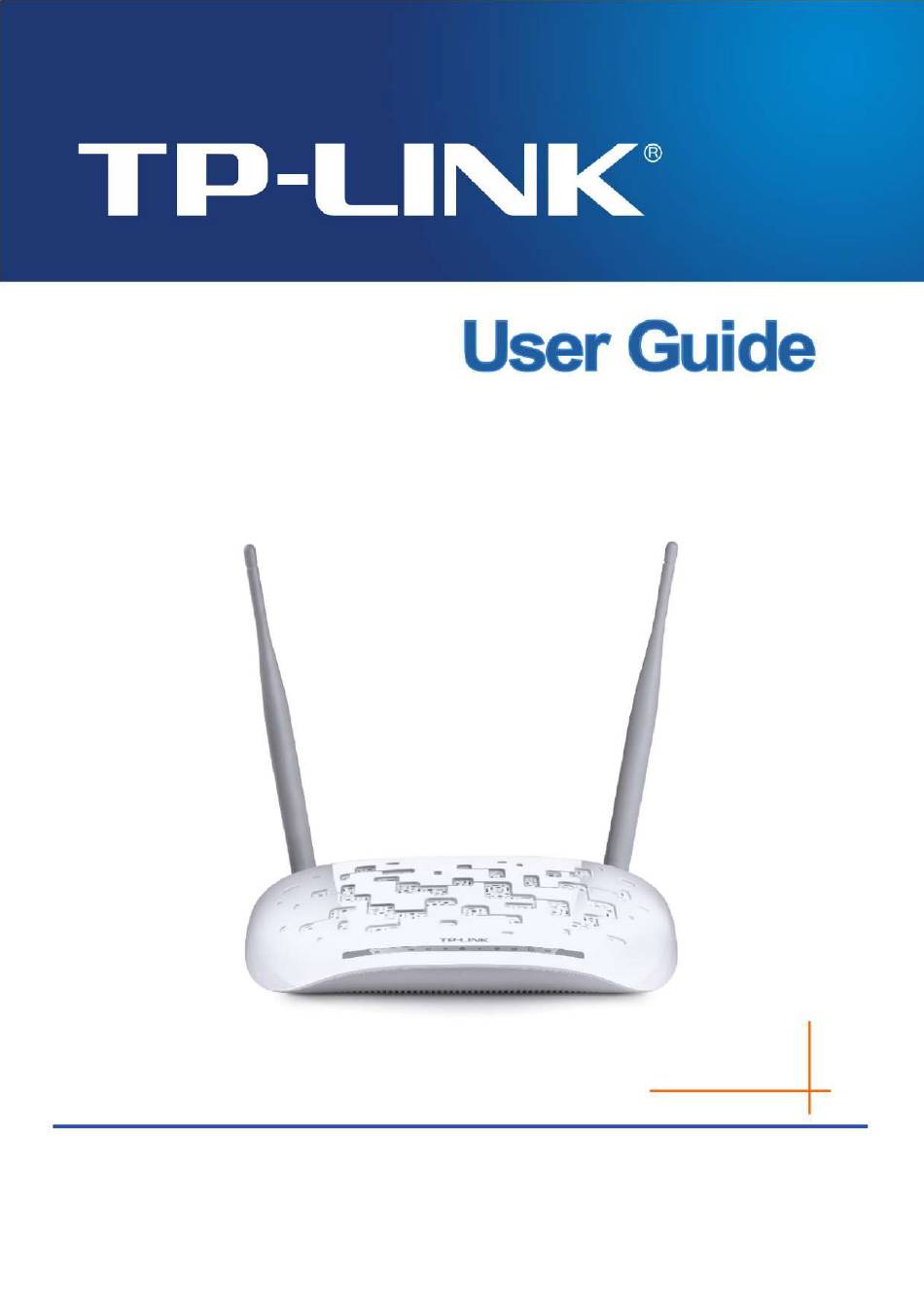

Machine Translated by Google
TD-W9970/TD-9970B
300 Mbit/s Wireless-N-USB-VDSL/ADSL-Modemrouter
Rev: 1.1.0
1910011604

Werbung

loading

Verwandte Anleitungen für TP-Link TD-W9970

Inhaltszusammenfassung für TP-Link TD-W9970

  • Seite 1 Machine Translated by Google TD-W9970/TD-9970B 300 Mbit/s Wireless-N-USB-VDSL/ADSL-Modemrouter Rev: 1.1.0 1910011604...
  • Seite 2 TECHNOLOGIES CO., LTD. Andere Marken und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen ihrer jeweiligen Inhaber. Kein Teil der Spezifikationen darf ohne Genehmigung von TP-LINK TECHNOLOGIES CO., LTD in irgendeiner Form oder mit irgendwelchen Mitteln reproduziert oder zur Herstellung von Ableitungen wie Übersetzungen, Transformationen oder Adaptionen verwendet werden.
  • Seite 3 Machine Translated by Google FCC-ERKLÄRUNG Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B. gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz bieten gegen schädliche Störungen in einer Wohnanlage. Dieses Gerät erzeugt, nutzt und kann strahlen Hochfrequenzenergie aus und können, wenn sie nicht gemäß...
  • Seite 4 Machine Translated by Google CE-Kennzeichnungswarnung Dies ist ein Produkt der Klasse B. In einer häuslichen Umgebung kann dieses Produkt Funkstörungen verursachen. In diesem Fall muss der Benutzer möglicherweise angemessene Maßnahmen ergreifen. Informationen zur HF-Exposition Dieses Gerät erfüllt die EU-Anforderungen (1999/5/EG Artikel 3.1a) zur Begrenzung der Exposition der Bevölkerung gegenüber elektromagnetischen Feldern zum Schutz der Gesundheit.
  • Seite 5 Machine Translated by Google Erklärung der Symbole auf dem Produktetikett Symbol Erläuterung Gleichspannung RECYCLING Dieses Produkt trägt das Symbol der selektiven Sortierung für Elektro- und Elektronik-Altgeräte (WEEE). Dies bedeutet, dass dieses Produkt gemäß der europäischen Richtlinie 2012/19/EU gehandhabt werden muss, um recycelt oder demontiert zu werden und seine Auswirkungen auf die Umwelt so gering wie möglich zu halten.
  • Seite 6 Machine Translated by Google INHALT Packungsinhalt....................... 1 Kapitel 1. Produktübersicht ....................2 1.1 Übersicht über den Modemrouter ..................2 1.2 Hauptmerkmale........................3 1.3 Panel-Layout........................4 1.3.1 Die Frontplatte ......................4 1.3.2 Die Rückseite ......................6 Kapitel 2.
  • Seite 7 Machine Translated by Google 4.7.1 DHCP-Einstellungen ......................52 4.7.2 Kundenliste........................54 4.7.3 Adressreservierung....................54 4.7.4 Bedingter Pool......................55 4.8 Drahtlos.........................56 4.8.1 Grundeinstellungen......................56 4.8.2 WPS-Einstellungen ......................58 4.8.3 WLAN-Sicherheit ......................61 4.8.4 WLAN-Zeitplan ..........
  • Seite 8 Machine Translated by Google 4.15.1 Regel.........................86 4.15.2 LAN-Host ......................87 4.15.3 WAN-Host .........................88 4.15.4 Zeitplan.........................89 4.16 IPv6-Firewall ........................90 4.16.1 IPv6-Regel .........................90 4.16.2 IPv6-LAN-Host......................92 4.16.3 IPv6-WAN-Host .......................93 4.16.4 IPv6-Zeitplan ..........
  • Seite 9 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Packungsinhalt Der folgende Inhalt sollte in Ihrem Paket enthalten sein: ÿ Ein 300 Mbit/s Wireless N USB VDSL/ADSL-Modemrouter ÿ Ein Netzteil für 300 Mbit/s Wireless N USB VDSL/ADSL-Modemrouter ÿ...
  • Seite 10 TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Kapitel 1. Produktübersicht Vielen Dank, dass Sie sich für den 300 Mbit/s Wireless N USB VDSL/ADSL-Modemrouter TD-W9970/TD-W9970B entschieden haben. 1.1 Übersicht über den Modemrouter Der Modemrouter integriert 4-Port-Switch, Firewall, NAT-Router und Wireless AP. Der Modemrouter bietet eine außergewöhnliche Reichweite und Geschwindigkeit, die den Anforderungen von Small Office/Home Office (SOHO)-...
  • Seite 11 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch 1.2 Hauptmerkmale ÿ Entspricht IEEE 802.11n und bietet eine drahtlose Datenrate von bis zu 300 Mbit/s (2,4 GHz). ÿ Vier 10/100 Mbit/s Auto-Negotiation RJ45 LAN-Ports (Auto MDI/MDIX), ein RJ11-Port.
  • Seite 12 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch 1.3 Panel-Layout 1.3.1 Die Frontplatte Abbildung 1-1 Die LEDs des Modemrouters befinden sich auf der Frontplatte (Ansicht von links nach rechts). Sie zeigen den Betriebsstatus des Geräts an. Einzelheiten finden Sie in der LED-Erklärung.
  • Seite 13 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch scheitert. Informationen zur Fehlerbehebung finden Sie in Hinweis 1 . Bei erfolgreicher Internetverbindung steht das Netzwerk zur Verfügung. Es besteht keine erfolgreiche Internetverbindung oder der Modemrouter (Internet) arbeitet im Bridge-Modus.
  • Seite 14 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch 1.3.2 Die Rückseite Abbildung 1-2 ÿ VDSL: Über den Port können Sie den Modemrouter mit dem Telefon verbinden. Oder Sie können sie über einen externen separaten Splitter verbinden.
  • Seite 15 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Kapitel 2. Anschließen des Modemrouters 2.1 Systemanforderungen ÿ Breitband-Internetzugangsdienst (DSL/Kabel/Ethernet). ÿ PCs mit einem funktionierenden Ethernet-Adapter und einem Ethernet-Kabel mit RJ45-Steckern. ÿ TCP/IP-Protokoll auf jedem PC.
  • Seite 16 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch ÿ Hinweis: Der Durchmesser der Schraube beträgt 3,5 mm < D < 7,8 mm und der Abstand zweier Schrauben beträgt 107,5 mm. Die Schraube, die aus der Wand herausragt, muss etwa 4 mm dick sein und die Länge der Schraube muss mindestens 20 mm betragen, um dem Gewicht des Produkts standzuhalten.
  • Seite 17 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Kapitel 3. Kurzanleitung zur Installation In diesem Kapitel erfahren Sie, wie Sie die Grundfunktionen Ihres Modemrouters mit dem Quick Setup Wizard innerhalb weniger Minuten konfigurieren. 3.1 TCP/IP-Konfiguration Die Standard-IP-Adresse des Modemrouters ist 192.168.1.1.
  • Seite 18 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Sie können dies überprüfen, indem Sie die folgenden Schritte ausführen: 1) Ist die Verbindung zwischen Ihrem PC und dem Modemrouter korrekt? Die LEDs des LAN-Ports, den Sie mit dem Gerät verbinden, und die LEDs am Adapter Ihres PCs sollten leuchten.
  • Seite 19 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 3-5 3. Wählen Sie Ihre Region und Zeitzone aus der Dropdown-Liste aus und klicken Sie dann auf Weiter. Abbildung 3-6 4. Wählen Sie „Ja“ , um Ihren Verbindungstyp automatisch zu erkennen, und klicken Sie dann auf „Weiter“. Es dauert etwa zwei Minuten, bitte warten Sie.
  • Seite 20 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 3-8 6. Der 3G/4G-Router-Modus kann als Backup-Internetzugriffsmethode eingestellt werden. Wenn du nicht willst Konfigurieren Sie jetzt die 3G/4G-Einstellungen. Klicken Sie einfach auf „Weiter“ , um fortzufahren.
  • Seite 21 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch 8. Auf dieser Seite bestätigen Sie bitte alle Parameter. Klicken Sie zum Ändern auf „Zurück “ oder auf die Schaltfläche „Speichern“ . Speichern Sie Ihre Konfiguration.
  • Seite 22 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Kapitel 4. Konfigurieren des Modemrouters In diesem Kapitel werden die Schlüsselfunktionen und die Konfiguration jeder Webseite erläutert. 4.1 Anmelden Nach erfolgreicher Anmeldung sehen Sie links auf der webbasierten Verwaltungsseite die 22 Hauptmenüs. Rechts finden Sie die entsprechenden Erläuterungen und Anleitungen.
  • Seite 23 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-1 4.3 Schnelleinrichtung Weitere Informationen finden Sie in Abschnitt 3.2, Kurzanleitung zur Installation. 4.4 Betriebsmodus Wählen Sie „Betriebsmodus“ und Sie sehen den in Abbildung 4-2 gezeigten Bildschirm. Wählen Sie den gewünschten Modus aus und klicken Sie...
  • Seite 24 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-2 ÿ DSL-Modem-Router-Modus: In diesem Modus ermöglicht das Gerät mehreren Benutzern die gemeinsame Nutzung des Internets über ADSL/VDSL über seinen VDSL-Port und die drahtlose gemeinsame Nutzung mit 300 Mbit/s Wireless 802.11n-Geschwindigkeit.
  • Seite 25 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch 4.5.1 WAN-Einstellungen Wählen Sie „Netzwerk“ÿ„WAN- Einstellungen“ und Sie sehen die WAN-Port-Informationstabelle auf dem Bildschirm ähnlich wie in Abbildung 4-3. 4.5.1.1 VDSL-WAN-Einstellungen Für den VDSL- Modus gibt es vier verschiedene Verbindungstypen: Statische IP, Dynamische IP, PPPoE und Bridge. Die entsprechenden Typen können Sie je nach Bedarf auswählen.
  • Seite 26 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-4 DSL-Modulationstyp: ÿ DSL-Modulationstyp: Der Modemrouter unterstützt zwei Modulationstypen: ADSL und VDSL. Sie können die entsprechenden Typen entsprechend Ihren Anforderungen auswählen. PTM-Konfiguration: ÿ VLAN-ID aktivieren: Aktivieren Sie das Kontrollkästchen, um die virtuelle LAN-ID zu aktivieren.
  • Seite 27 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-5 Einrichtung des WAN-Dienstes: ÿ IPv4 aktivieren : Aktivieren Sie das Kontrollkästchen, um IPv4 zu aktivieren. ÿ IP-Adresse: Geben Sie die von Ihrem ISP bereitgestellte IP-Adresse in Punkt-Dezimal-Schreibweise ein.
  • Seite 28 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch ÿ IPv6-Adresse: Geben Sie die von Ihrem ISP bereitgestellte IPv6-Adresse ein. ÿ Präfixlänge: Geben Sie die Präfixlänge der IPv6-Adresse ein. Der Standardwert ist 64. ÿ IPv6-Gateway: Geben Sie die von Ihrem ISP bereitgestellte Gateway-IPv6-Adresse ein.
  • Seite 29 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-6 Klicken Sie auf „Erweitert“. Die erweiterten Auswahlmöglichkeiten für die Einrichtung des WAN-Dienstes können angezeigt werden. ÿ MTU (Bytes): Maximale Größe der Übertragungseinheit. Aktivieren Sie dieses Kontrollkästchen, dann können Sie die MTU-Größe ändern. Der Standard- MTU- Wert beträgt 1500 Bytes.
  • Seite 30 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch ÿ IP mit Unicast abrufen: Dies ist standardmäßig deaktiviert. Die wenigen DHCP-Server des Internetdienstanbieters unterstützen die Aktivierung dieser Funktion nicht. Wenn die Route richtig verbunden ist, die IP jedoch nicht empfangen werden kann, können Sie dieses Kontrollkästchen aktivieren.
  • Seite 31 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch ÿ Verbindungsmodus: Für die PPPoE-Verbindung können Sie „Immer eingeschaltet“ , „ Bei Bedarf verbinden“ oder „Manuell verbinden“ auswählen . „Connect on Demand“ ist abhängig vom Datenverkehr. Wenn für einen vorab festgelegten Zeitraum kein Datenverkehr stattfindet (oder inaktiv ist) , wird die Verbindung automatisch unterbrochen .
  • Seite 32 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-8 ÿ Hinweis: Nachdem Sie die Internetkonfiguration abgeschlossen haben, klicken Sie bitte auf Speichern , damit die Einstellungen wirksam werden. 4.5.1.2 ADSL-WAN-Einstellungen Für den ADSL- Modus gibt es sechs verschiedene Konfigurationen für die Verbindungstypen: Statische IP, Dynamische IP, PPPoE, PPPoA, IPoA und Bridge.
  • Seite 33 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-10 DSL-Modulationstyp: ÿ DSL-Modulationstyp: Der Modemrouter unterstützt zwei Modulationstypen: ADSL und VDSL. Sie können die entsprechenden Typen entsprechend Ihren Anforderungen auswählen. ATM-Konfiguration: ÿ VPI (0~255): Identifiziert den virtuellen Pfad zwischen Endpunkten in einem ATM-Netzwerk. Der gültige Bereich liegt zwischen 0 und 255.
  • Seite 34 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-11 Klicken Sie auf „Erweitert“. Die erweiterte Auswahl der ATM-Konfiguration kann angezeigt werden. ÿ Kapselungsmodus: Wählen Sie den Kapselungsmodus für die statische IP-Adresse aus. Hier können Sie die Standardeinstellung belassen. ÿ ATM- QoS-Typ: Wählen Sie den...
  • Seite 35 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch ÿ Subnetzmaske: Geben Sie die von Ihrem ISP bereitgestellte Subnetzmaske in Punkt-Dezimal-Schreibweise ein. ist normalerweise 255.255.255.0. ÿ Gateway (optional): Geben Sie die Gateway-IP-Adresse in der von bereitgestellten Punkt-Dezimal-Schreibweise ein Ihr ISP.
  • Seite 36 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-12 Klicken Sie auf „Erweitert“. Die erweiterten Auswahlmöglichkeiten für die Einrichtung des WAN-Dienstes können angezeigt werden. ÿ MTU (Bytes): Maximale Größe der Übertragungseinheit. Aktivieren Sie dieses Kontrollkästchen, dann können Sie die MTU- Größe ändern.
  • Seite 37 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch ÿ NAT aktivieren: Diese Technologie übersetzt die IP-Adressen eines lokalen Netzwerks in eine andere IP-Adresse für das Internet. Wenn dieser Modemrouter die Verbindung Ihres Netzwerks zum Internet hostet, aktivieren Sie bitte das Kontrollkästchen. Wenn in Ihrem Netzwerk ein anderer Router vorhanden ist, müssen Sie die Option nicht auswählen.
  • Seite 38 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-13 ÿ PPP-Benutzername/Passwort/Passwort bestätigen: Geben Sie den Benutzernamen, das Passwort und ein Bestätigen Sie das von Ihrem ISP bereitgestellte Passwort. Bei diesen Feldern wird die Groß-/Kleinschreibung beachtet.
  • Seite 39 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch ÿ IPv6-Standard-Gateway: Wählen Sie eine WAN-Verbindung aus der Dropdown-Liste als IPv6-Standard-Gateway aus Tor. Klicken Sie auf „Erweitert“. Die erweiterten Auswahlmöglichkeiten für die Einrichtung des WAN-Dienstes können angezeigt werden.
  • Seite 40 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-14 5) IPoA Wenn Ihr ISP eine IPoA-Verbindung bereitstellt, wählen Sie die IPoA- Option für den Verbindungstyp auf der Seite aus Bildschirm.
  • Seite 41 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-15 ÿ IP-Adresse/Subnetzmaske: Geben Sie die vom ISP bereitgestellte IP-Adresse und Subnetzmaske ein. Wenn du Vergessen Sie es, Sie können Ihren ISP fragen. ÿ Gateway: Geben Sie die Gateway-IP-Adresse in Punkt-Dezimal-Schreibweise ein, die Sie von Ihrem ISP erhalten haben.
  • Seite 42 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-16 ÿ Hinweis: Nachdem Sie die Internetkonfiguration abgeschlossen haben, klicken Sie bitte auf Speichern , damit die Einstellungen wirksam werden. 4.5.2 3G/4G-Einstellungen Wenn sich Ihr Modemrouter im 3G/4G-Router-Modus befindet, wählen Sie das Menü „Netzwerkÿ3G/4G- Einstellungen“. Auf dem Bildschirm unten können Sie Parameter für die 3G/4G-Funktion konfigurieren.
  • Seite 43 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-17 ÿ Standort: Bitte wählen Sie den Standort aus, an dem Sie die 3G/4G-Karte nutzen. ÿ Mobiler ISP: Bitte wählen Sie den ISP (Internet Service Provider) aus, bei dem Sie sich für den 3G/4G-Dienst bewerben.
  • Seite 44 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Klicken Sie in Abbildung 4-17 auf „ Erweitert “, um erweiterte Einstellungen für das 3G/4G-Setup zu konfigurieren. Abbildung 4-18 ÿ MTU-Größe (in Bytes): Die Standard-MTU-Größe (Maximum Transmission Unit) beträgt 1480 Bytes, was normalerweise in Ordnung ist.
  • Seite 45 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-20 ÿ Aktivieren Sie die Funktion „Virtuelle LAN-Ports“: Virtuelles LAN (VLAN) ist eine Gruppe von Geräten in einem oder mehreren LANs, die so konfiguriert sind, dass sie kommunizieren können, als wären sie mit demselben LAN verbunden. Da VLANs auf logischen statt auf physischen Verbindungen basieren, sind sie sehr flexibel für die Benutzer-/Hostverwaltung, Bandbreitenzuweisung und...
  • Seite 46 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-21 Klicken Sie auf Speichern , um den Eintrag sofort wirksam zu machen 4.5.4 LAN-Einstellungen Wählen Sie das Menü „Netzwerk“ ÿ „LAN- Einstellungen“ und Sie sehen den LAN-Bildschirm (siehe Abbildung 4-22). Bitte...
  • Seite 47 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-22 ÿ IP-Adresse: Sie können die IP-Adresse und Subnetzmaske des Modemrouters für LAN konfigurieren Schnittstelle. • IP-Adresse: Geben Sie die lokale IP-Adresse des Modemrouters ein. Anschließend können Sie über die IP-Adresse auf die webbasierte Verwaltungsseite zugreifen.
  • Seite 48 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch • Gemietete Zeit: Die gemietete Zeit ist die Zeitspanne, in der ein Netzwerkbenutzer mit seiner aktuellen dynamischen IP-Adresse eine Verbindung zum Modemrouter herstellen darf. Geben Sie die Zeitspanne (in Stunden) ein, nach der dem Benutzer diese dynamische IP-Adresse „geleast“...
  • Seite 49 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-24 • IPv6-Startadresse: Geben Sie einen Wert ein, mit dem der DHCPv6-Server bei der Ausgabe von IPv6 beginnen soll Adressen. • End-IPv6-Adresse: Geben Sie einen Wert ein, mit dem der DHCPv6-Server bei der Ausgabe von IPv6 enden soll Adressen.
  • Seite 50 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch • Site-Präfix: Geben Sie einen Wert für das Site-Präfix ein. • Site-Präfixlänge: Geben Sie einen Wert für die Site-Präfixlänge ein. Klicken Sie auf die Schaltfläche Speichern , um die Einstellungen zu speichern.
  • Seite 51 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-28 ÿ Virtuelles privates Netzwerk (VPN): VPN-Passthrough muss aktiviert sein, wenn Sie VPN zulassen möchten Tunnel, die VPN-Protokolle verwenden, um den Modemrouter zu passieren. • PPTP-Passthrough: Mit dem Point-to-Point Tunneling Protocol (PPTP) kann das Point-to-Point Protocol (PPP) durch ein IP- Netzwerk getunnelt werden.
  • Seite 52 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch 4.5.8 DSL-Einstellungen Wählen Sie „Netzwerk“ ÿ „DSL- Einstellungen“. Im nächsten Bildschirm können Sie den DSL-Modulationstyp und den Anhangtyp auswählen. Die DSL-Funktion kann ausgewählt werden, wenn das Problem mit der physischen Verbindung auftritt.
  • Seite 53 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch ÿ Hinweis: Sie können auch andere VPN-Router verwenden, um VPN-Tunnel mit dem Modemrouter einzurichten. unterstützt bis zu 10 VPN-Tunnel gleichzeitig. Klicken Sie in Abbildung 4-30 auf „Neue Verbindung hinzufügen“ und Sie gelangen zum in Abbildung 4-31 dargestellten...
  • Seite 54 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-31 ÿ IPSec-Verbindungsname: Geben Sie einen Namen für Ihr VPN ein. ÿ Remote-IPSec-Gateway-Adresse (URL): Geben Sie die IP-Adresse des Ziel-Gateways in das Feld ein, bei der es sich um die öffentliche WAN-IP oder den Domänennamen des Remote-VPN-Server-Endpunkts handelt.
  • Seite 55 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-32 ÿ Authentifizierungsmethode: Wählen Sie Pre-Shared Key (empfohlen). ÿ Pre-Shared Key: Geben Sie den Pre-Shared Key für die IKE-Authentifizierung ein und stellen Sie sicher, dass beide Peers denselben Schlüssel verwenden.
  • Seite 56 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Einstellungen für Phase 1: ÿ Modus: Sie können zwischen Main und Aggressive wählen. Wählen Sie „Haupt“ , um die Standardaushandlungsparameter für IKE-Phase1 zu konfigurieren. Wählen Sie „Aggressiv“ , um die IKE-Phase 1 des VPN-Tunnels so zu konfigurieren, dass die Aushandlung in kürzerer Zeit durchgeführt wird.
  • Seite 57 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch ÿ Hinweis: Wenn Sie die Standardeinstellungen der erweiterten Einstellungen ändern möchten, stellen Sie bitte sicher, dass beide VPN-Server- Endpunkte in Phase1 und Phase2 denselben Verschlüsselungsalgorithmus, Integritätsalgorithmus, dieselbe Diffie-Hellman-Gruppe und dieselbe Schlüssellebensdauer verwenden .
  • Seite 58 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-35 ÿ IPTV aktivieren: Aktivieren Sie das Kontrollkästchen, um die IPTV-Funktion zu aktivieren. ÿ Aktivieren Sie eine drahtlose Verbindung für IPTV: Wenn diese Option aktiviert ist, kann die Set-Top-Box eine drahtlose Verbindung herstellen zum Modemrouter.
  • Seite 59 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Wenn Sie „ADSL“ wählen, sehen Sie den Bildschirm wie in der folgenden Abbildung dargestellt: • VPI (0~255): Identifiziert den virtuellen Pfad zwischen Endpunkten in einem ATM-Netzwerk. Der gültige Bereich liegt zwischen 0 und 255.
  • Seite 60 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-36 ÿ Start-IP-Adresse: Geben Sie einen Wert ein, mit dem der DHCP-Server bei der Vergabe von IP-Adressen beginnen soll. Die Standard-Start-IP-Adresse ist 192.168.1.100. ÿ End-IP-Adresse: Geben Sie einen Wert ein, mit dem der DHCP-Server bei der Vergabe von IP-Adressen enden soll.
  • Seite 61 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch ÿ Hinweis: 1) Um die DHCP-Serverfunktion des Modemrouters nutzen zu können, müssen Sie alle Computer auf konfigurieren das LAN als „IP-Adresse automatisch beziehen“ festlegen. 2) Sie müssen NAT der WAN-Verbindungen deaktivieren, sonst wird das DHCP-Relay möglicherweise nicht wirksam.
  • Seite 62 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Notation) des Computers, für den Sie eine IP-Adresse reservieren möchten. 3. Klicken Sie auf die Schaltfläche Speichern . Abbildung 4-39 So ändern oder löschen Sie einen vorhandenen Eintrag: 1.
  • Seite 63 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-41 So ändern oder löschen Sie einen vorhandenen Eintrag: 4. Klicken Sie in dem Eintrag, den Sie ändern möchten, auf Bearbeiten . Wenn Sie den Eintrag löschen möchten, klicken Sie auf Löschen.
  • Seite 64 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-42 ÿ SSID: Name des drahtlosen Netzwerks, der von allen Punkten in einem drahtlosen Netzwerk gemeinsam genutzt wird. Die SSID muss für alle Geräte im drahtlosen Netzwerk identisch sein. Die Groß-/Kleinschreibung wird beachtet und die Länge darf 32 Zeichen nicht überschreiten (verwenden Sie eines der Zeichen auf der Tastatur).
  • Seite 65 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch ÿ WDS aktivieren: Aktivieren Sie dieses Kontrollkästchen, um WDS zu aktivieren. Mit dieser Funktion kann der Modemrouter zwei oder mehr WLANs überbrücken. Wenn dieses Kontrollkästchen aktiviert ist, müssen Sie die folgenden Parameter festlegen wie in der Abbildung unten gezeigt.
  • Seite 66 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch ÿ Aktuelle PIN: Hier wird der aktuelle Wert der PIN des Modemrouters angezeigt. Die Standard-PIN Informationen zum Modemrouter finden Sie auf dem Etikett oder im Benutzerhandbuch.
  • Seite 67 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Verwenden Sie diese Methode, wenn Ihr Client-Gerät über eine WPS-PIN-Nummer verfügt. Schritt 1: Behalten Sie den standardmäßigen WPS-Status auf „Aktiviert“ bei und klicken Sie in der Abbildung auf die Schaltfläche „ Gerät hinzufügen“.
  • Seite 68 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-46 ÿ Wireless-Sicherheit deaktivieren: Wenn Sie die Wireless-Sicherheit nicht verwenden möchten, aktivieren Sie dieses Optionsfeld. Es wird jedoch dringend empfohlen, einen der folgenden Modi zu wählen, um die Sicherheit zu aktivieren.
  • Seite 69 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Wählen Sie automatisch den WPA-PSK- oder WPA2-PSK- Authentifizierungstyp basierend auf den Fähigkeiten und Anforderungen der drahtlosen Station. • Verschlüsselung: Sie können als Verschlüsselung Auto, TKIP oder AES auswählen .
  • Seite 70 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-47 ÿ Hinweis: Die von Ihnen eingestellte Zeit ist der Zeitraum, in dem das WLAN ausgeschaltet sein muss. Bevor Sie den WLAN-Zeitplan konfigurieren, stellen Sie bitte zunächst die Systemzeit ein (siehe Abschnitt 4.22.2 Zeiteinstellungen).
  • Seite 71 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-48 Um WLAN-Benutzer nach MAC-Adresse zu filtern, klicken Sie auf „Aktivieren“. Die Standardeinstellung ist Deaktiviert. ÿ MAC-Adresse: Die MAC-Adresse der WLAN-Station, die Sie filtern möchten.
  • Seite 72 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Klicken Sie auf die Schaltfläche „Ausgewählte aktivieren/deaktivieren“ , um ausgewählte Einträge zu aktivieren oder zu deaktivieren. Klicken Sie auf die Schaltfläche „Auswahl löschen“ , um ausgewählte Einträge anzuzeigen.
  • Seite 73 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch ÿ Sendeleistung: Hier können Sie die Sendeleistung des Modemrouters festlegen. Sie können zwischen „Hoch“, „Mittel“ und „Niedrig“ wählen, was Sie möchten. Hoch ist die Standardeinstellung und wird empfohlen.
  • Seite 74 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch ÿ Gesendete Pakete: Von der Station gesendete Pakete Um diese Seite zu aktualisieren und die aktuell verbundenen WLAN-Stationen anzuzeigen, klicken Sie auf „ Aktualisieren“ . Taste.
  • Seite 75 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch ÿ WLAN-Passwort: Sie können ASCII-Zeichen zwischen 8 und 63 Zeichen oder 8 bis 64 Zeichen eingeben Hexadezimale Zeichen. ÿ Gruppenschlüssel-Aktualisierungsintervall: Geben Sie das Gruppenschlüssel-Aktualisierungsintervall in Sekunden an. Der Wert sollte 30 oder mehr betragen.
  • Seite 76 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch 4.10 USB-Einstellungen Unter dem Menü „USB-Einstellungen“ gibt es sechs Untermenüs: „ USB-Massenspeicher“, „ Benutzerkonten“ und „USB-Massenspeicher“. Speicherfreigabe, FTP-Server, Medienserver und Druckserver. Klicken Sie auf eine davon und Sie können die entsprechende Funktion konfigurieren.
  • Seite 77 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Wenn Sie darauf klicken, wird im Statusfeld „Inaktiv“ angezeigt, was bedeutet, dass das Volume nicht gemeinsam genutzt werden kann. ÿ Aktion: Wenn das Volume freigegeben ist, können Sie auf „ Deaktivieren“ klicken , um die Freigabe des Volumes zu beenden.
  • Seite 78 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Um ein bestehendes Benutzerkonto zu löschen, klicken Sie bitte in der Spalte „Aktion“ auf „Löschen“ . 4.10.3 Speicherfreigabe Wählen Sie das Menü „USB-Einstellungen“ ÿ „Speicherfreigabe“. Sie können ein an den Modemrouter angeschlossenes USB- Laufwerk konfigurieren und auf dieser Seite die Lautstärke- und Freigabeeigenschaften anzeigen, wie unten gezeigt.
  • Seite 79 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch ÿ Status: Der Status des Eintrags ist aktiviert oder deaktiviert. ÿ Bearbeiten: Klicken Sie in der Tabelle auf Bearbeiten , dann können Sie den Eintrag ändern.
  • Seite 80 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-59 ÿ Serverstatus: Zeigt den aktuellen Status des FTP-Servers an. ÿ Internetzugang: Wenn der Internetzugang aktiviert ist, können Benutzer im öffentlichen Netzwerk auf FTP zugreifen Server über Internetadresse.
  • Seite 81 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-60 2. Klicken Sie auf die Schaltfläche „Durchsuchen“ und wählen Sie dann „ Volume auswählen“ aus der Dropdown-Liste aus. 3. Geben Sie im Feld „Freigabename“ den Anzeigenamen des Freigabeordners ein .
  • Seite 82 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch ÿ Server aktivieren: Wählen Sie dieses Kästchen aus, um diese Funktion zu aktivieren. ÿ Servername: Der Name dieses Medienservers. Um einen neuen Freigabeordner für Ihren Medienserver hinzuzufügen, befolgen Sie bitte die folgenden Anweisungen: a) Klicken Sie auf die Schaltfläche „Neuen Ordner hinzufügen“...
  • Seite 83 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch 4.11 Routeneinstellungen Wählen Sie „Routeneinstellungen“. Es enthält vier Menüs: Standard-Gateway, statische Route, statische IPv6-Route und RIP-Einstellungen. Die detaillierten Beschreibungen finden Sie weiter unten. 4.11.1 Standard-Gateway Wählen Sie „ Routeneinstellungen“ ÿ „Standard- Gateway“. Sie können den Bildschirm „Standard-Gateway“ sehen. Du Sie können eine WAN-Schnittstelle aus der Dropdown-Liste als Standard-Gateway des Systems auswählen.
  • Seite 84 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-66 2. Geben Sie folgende Daten ein: ÿ Ziel-IP-Adresse: Die Ziel-IP-Adresse ist die Adresse des Netzwerks oder Hosts, das Sie einer statischen Route zuweisen möchten.
  • Seite 85 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch 4.12 IPv6-Routeneinstellungen Wählen Sie „IPv6-Routeneinstellungen“. Es enthält zwei Menüs: IPv6-Standard-Gateway und statische IPv6-Route. Die detaillierten Beschreibungen finden Sie weiter unten. 4.12.1 IPv6-Standard-Gateway Wählen Sie „IPv6-Routeneinstellungen“ ÿ „IPv6- Standard-Gateway“. Sie können den Bildschirm „Standard-Gateway“ sehen. Sie können eine WAN- Schnittstelle aus der Dropdown-Liste als Standard-Gateway des Systems auswählen.
  • Seite 86 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-70 2. Geben Sie folgende Daten ein: ÿ Ziel-IPv6-Adresse: Die IPv6-Adresse des Netzwerks oder Hosts, das Sie zuweisen möchten zu einer statischen Route. ÿ Präfixlänge: Die Präfixlänge der Ziel-IPv6-Adresse.
  • Seite 87 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch zu diesem Service-Port werden an den durch die Server-IP angegebenen Computer umgeleitet. Jeder PC, der für einen virtuellen Server verwendet wurde, muss über eine statische oder reservierte IP-Adresse verfügen, da sich seine IP-Adresse bei Verwendung der DHCP- Funktion ändern kann.
  • Seite 88 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-72 ÿ Hinweis: Möglicherweise verfügen Sie über einen Computer oder Server, auf dem mehr als ein Diensttyp verfügbar ist. Wenn ja, wählen Sie einen anderen Dienst aus und geben Sie dieselbe IP-Adresse für diesen Computer oder Server ein.
  • Seite 89 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Wenn der Service-Port nicht über die von Ihnen benötigte Anwendung verfügt, geben Sie den Trigger-Port und das Öffnen ein Ports manuell. 3. Wählen Sie entweder das für den Trigger-Port verwendete Protokoll aus der Dropdown-Liste „Trigger-Protokoll“ aus TCP, UDP oder Alle.
  • Seite 90 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Sobald der Modemrouter konfiguriert ist, ist der Vorgang wie folgt: 1. Ein lokaler Host stellt über eine im Feld „Trigger-Port“ definierte Ziel-Portnummer eine ausgehende Verbindung zu einem externen Host her .
  • Seite 91 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-76 ÿ Aktueller UPnP-Status: UPnP kann durch Klicken auf „Aktivieren “ oder „Deaktivieren“ aktiviert oder deaktiviert werden Taste. Diese Funktion ist standardmäßig aktiviert. ÿ Liste der aktuellen UPnP-Einstellungen: In dieser Tabelle werden die aktuellen UPnP-Informationen angezeigt.
  • Seite 92 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-77 ÿ Kindersicherung aktivieren: Aktivieren Sie das Kontrollkästchen, wenn diese Funktion wirksam werden soll. Diese Funktion ist standardmäßig deaktiviert. ÿ MAC-Adresse des übergeordneten PCs: Geben Sie in dieses Feld die MAC-Adresse des steuernden PCs ein, oder Sie können die Schaltfläche „Nach oben kopieren“...
  • Seite 93 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Im Firewall-Menü gibt es vier Untermenüs: Regel, LAN-Host, WAN-Host und Zeitplan. Klicken Sie auf eine davon und Sie können die entsprechende Funktion konfigurieren. 4.15.1 Regel Wählen Sie das Menü „Firewall“ ÿ „Regel“, und dann können Sie die Zugriffskontrollregeln auf dem Bildschirm anzeigen und festlegen, wie in Abbildung 4-78 dargestellt.
  • Seite 94 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch 9. Im Feld „Protokoll“ gibt es vier Optionen: Alle, TCP, UDP und ICMP. Wählen Sie eine davon aus aus der Dropdown-Liste für das Ziel. 10. Klicken Sie auf die Schaltfläche Speichern .
  • Seite 95 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch 3. Klicken Sie auf die Schaltfläche Speichern , um die Einstellungen abzuschließen. Klicken Sie auf die Schaltfläche „Auswahl löschen“ , um die ausgewählten Einträge in der Tabelle zu löschen.
  • Seite 96 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch 1) Erstellen Sie im Feld „Beschreibung“ eine eindeutige Beschreibung für den Host (z. B. Host_1). 2) Geben Sie im Feld MAC-Adresse die MAC-Adresse ein. Wenn Sie „URL-Adresse“ auswählen, wird der Bildschirm wie in Abbildung 4-84 angezeigt.
  • Seite 97 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-86 Klicken Sie auf die Schaltfläche „Auswahl löschen“ , um die ausgewählten Einträge in der Tabelle zu löschen. 4.16 IPv6-Firewall Unter dem IPv6-Firewall-Menü gibt es vier Untermenüs: IPv6-Regel, IPv6-LAN-Host, IPv6-WAN-Host und IPv6-Zeitplan. Klicken Sie auf eine davon und Sie können die entsprechende Funktion konfigurieren.
  • Seite 98 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-87 ÿ IPv6-Firewall aktivieren: Aktivieren Sie das Kontrollkästchen, um die IPv6-Firewall-Funktion zu aktivieren Standardfilterregeln können wirksam werden. ÿ Beschreibung: Hier wird die Beschreibung der IPv6-Regel angezeigt. Dieser Name ist eindeutig.
  • Seite 99 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch 6. Wählen Sie im Feld „Aktion“ die Option „Verweigern “ oder „ Zulassen “, um Ihren Eintrag zu verweigern oder zuzulassen. 7. Wählen Sie im Feld Status die Option Aktiviert oder Deaktiviert aus , um Ihren Eintrag zu aktivieren oder zu deaktivieren.
  • Seite 100 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch 4.16.3 IPv6-WAN-Host Wählen Sie das Menü „IPv6-Firewall“ ÿ „IPv6-WAN-Host“. Anschließend können Sie auf dem Bildschirm eine Hostliste anzeigen und festlegen, wie in Abbildung 4-91 dargestellt. Abbildung 4-91 ÿ...
  • Seite 101 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch ÿ Beschreibung: Hier wird die Beschreibung des Zeitplans angezeigt. Diese Beschreibung ist eindeutig. ÿ Bearbeiten: Hier können Sie einen bestehenden Zeitplan ändern. Um einen neuen Zeitplan hinzuzufügen, führen Sie die folgenden Schritte aus: 1.
  • Seite 102 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-95 ÿ Aktivieren: Aktivieren Sie das Kontrollkästchen, um die IPv6-Tunnelfunktion zu aktivieren. Es ist standardmäßig deaktiviert. ÿ Mechanismus: Wählen Sie aus der Dropdown-Liste einen Typ für den IPv6-Tunnel aus. DS-Lite, 6RD und 6to4 sind unterstützt.
  • Seite 103 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-97 ÿ WAN-Verbindung: Wählen Sie eine WAN-Verbindung aus der Dropdown-Liste aus. Nur die Verbundenen WAN-Verbindungen können in der Dropdown-Liste angezeigt werden. ÿ Konfigurationstyp: Wählen Sie einen Konfigurationstyp für diesen Tunnel aus. „Auto“ bedeutet, dass die folgenden Parameter automatisch abgerufen werden, während „Manuell“...
  • Seite 104 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch 4.18 Bandbreitenkontrolle Wählen Sie das Menü „Bandbreitensteuerung“ und dann können Sie im nächsten Bildschirm die Upstream-Bandbreite und die Downstream- Bandbreite konfigurieren. Die von Ihnen konfigurierten Werte sollten weniger als 1.000.000 Kbit/s betragen. Für eine optimale Kontrolle der Bandbreite wählen Sie bitte den richtigen Leitungstyp aus und fragen Sie Ihren ISP nach der Gesamtbandbreite des Ausgangs und Eingangs.
  • Seite 105 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-100 3. Klicken Sie auf die Schaltfläche Speichern . Klicken Sie auf die Schaltfläche „Ausgewählte aktivieren/deaktivieren“ , um ausgewählte Einträge zu aktivieren oder zu deaktivieren.
  • Seite 106 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch ÿ Bearbeiten: Um einen vorhandenen Eintrag zu ändern oder zu löschen. Wenn Sie einen IP- und MAC-Bindungseintrag hinzufügen oder ändern möchten, können Sie auf die Schaltfläche „Neu hinzufügen“ oder „Bearbeiten“...
  • Seite 107 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Klicken Sie auf die Schaltfläche „Auswahl laden“ , um ausgewählte Elemente in die IP- und MAC-Bindungsliste zu laden. Klicken Sie auf die Schaltfläche „Aktualisieren“ , um alle Elemente zu aktualisieren.
  • Seite 108 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-105 4.22 Systemtools Wählen Sie das Menü „System Tools“ und Sie können die Untermenüs unter dem Hauptmenü sehen: Systemprotokoll, Zeiteinstellungen, Steuerung verwalten, CWMP-Einstellungen, SNMP-Einstellungen, Sichern und Wiederherstellen, Werkseinstellungen, Firmware-Upgrade, Neustart und Statistiken.
  • Seite 109 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-106 ÿ Protokolltyp: Durch Auswahl des Protokolltyps werden nur Protokolle dieses Typs angezeigt. ÿ Protokollebene: Durch Auswahl der Protokollebene werden nur Protokolle dieser Ebene angezeigt.
  • Seite 110 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-108 ÿ Zeitzone: Wählen Sie Ihre lokale Zeitzone aus dieser Pulldown-Liste aus. ÿ Datum: Geben Sie Ihr lokales Datum im Format MM/TT/JJ in die rechten Felder ein.
  • Seite 111 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-109 ÿ Aktueller Benutzerstatus: In diesem Feld werden Informationen zu Benutzertyp, Benutzername und Host angezeigt IP-Adresse und Host-MAC-Adresse. ÿ Kontoverwaltung: Hier können Sie die Benutzerinformationen des Kontos über das alte Passwort festlegen.
  • Seite 112 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-110 ÿ CWMP: Wählen Sie „Aktivieren der CWMP-Funktion“. ÿ Informieren: Funktion aktivieren oder deaktivieren. Wenn aktiviert, werden die Informationen an ACS weitergeleitet Server regelmäßig. ÿ Intervall informieren: Geben Sie hier die Intervallzeit ein.
  • Seite 113 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-111 Ein SNMP-Agent ist eine Anwendung, die auf dem Modemrouter ausgeführt wird und die operative Aufgabe übernimmt, SNMP-Nachrichten zu empfangen und zu verarbeiten, Antworten an den SNMP-Manager zu senden und Traps zu senden, wenn ein Ereignis auftritt. Ein Router enthält also SNMP-„Agent“-Software, die vom SNMP-Manager mithilfe von SNMP-Nachrichten überwacht und/oder gesteuert werden kann.
  • Seite 114 Um die Firmware des Modemrouters zu aktualisieren, befolgen Sie die folgenden Anweisungen: 1) Laden Sie eine aktuelle Firmware-Upgrade-Datei von unserer Website (www.tp-link.com) herunter. 2) Geben Sie den Pfadnamen ein oder wählen Sie ihn aus, unter dem Sie die heruntergeladene Datei auf dem Computer speichern Dateiname leer.
  • Seite 115 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch ÿ Hinweis: 1) Neue Firmware-Versionen werden unter http://www.tp-link.com veröffentlicht und können kostenlos heruntergeladen werden. Es ist nicht erforderlich, die Firmware zu aktualisieren, es sei denn, die neue Firmware verfügt über eine neue Funktion, die Sie verwenden möchten.
  • Seite 116 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Abbildung 4-116 ÿ Verkehrsstatistik: Aktivieren oder deaktivieren. Der Standardwert ist deaktiviert. Um es zu aktivieren, klicken Sie auf Aktivieren. Wenn es deaktiviert ist, wird die Funktion des DoS-Schutzes in den Sicherheitseinstellungen deaktiviert.
  • Seite 117 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch 4.23 Abmelden Wählen Sie „Abmelden“ und Sie kehren zum Anmeldebildschirm zurück, wie in Abbildung 4-117 dargestellt. Abbildung 4-117...
  • Seite 118 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Anhang A: Spezifikationen Allgemein ANSI T1.413, ITU G.992.1, ITU G.992.3, ITU G.992.5, ITU G.993.2 IEEE802.11p, IEEE802.11e, IEEE802.11b, IEEE802.11g, IEEE802.11n, Standards und Protokolle IEEE802.3, IEEE802.3u, TCP/IP, PPPoA, PPPoE, SNTP, HTTP, DHCP, ICMP, NAT...
  • Seite 119 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Anhang B: Fehlerbehebung T1. Wie stelle ich die Konfiguration meines Modemrouters auf die Werkseinstellungen zurück? Einstellungen? Halten Sie bei eingeschaltetem Modemrouter die RESET- Taste auf der Rückseite 8 bis 10 Sekunden lang gedrückt, bevor Sie sie loslassen.
  • Seite 120 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch ÿ Wählen Sie „IP-Adresse automatisch beziehen“ und „DNS-Serveradresse automatisch beziehen“. Klicken Sie dann auf OK. Für Windows 8 ÿ Bewegen Sie Ihre Maus in die untere rechte Ecke und Sie sehen das Suchsymbol in den Popups. Gehe zu -> Apps“. Geben Sie „...
  • Seite 121 Machine Translated by Google TD-W9970/TD-W9970B 300 Mbit/s Wireless N USB VDSL/ADSL Modemrouter – Benutzerhandbuch Versuchen Sie nun erneut, sich bei der webbasierten Verwaltungsseite anzumelden, nachdem die oben genannten Einstellungen konfiguriert wurden. Wenn Sie immer noch nicht auf die Konfigurationsseite zugreifen können, stellen Sie bitte die werkseitigen Standardeinstellungen Ihres Modemrouters wieder her und konfigurieren Sie Ihren Modemrouter gemäß...
