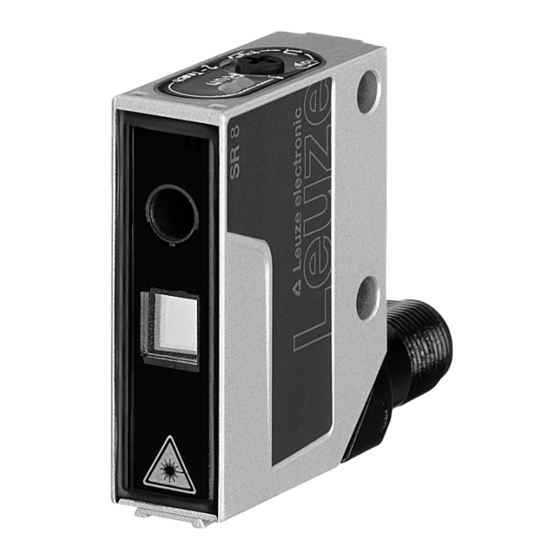

ODSL 8
20 ... 500mm
IP IP 69K
69K
IP IP 67
67
 Remissionsunabhängige
Abstandsinformation
 Analoger Spannungsausgang oder Strom-
ausgang (invertierbar, teachbar)
 2 teachbare Schaltausgänge (Gegentakt)
 M12-Drehstecker
 Leichte Ausrichtbarkeit durch sichtbares
Rotlicht
Zubehör:
(separat erhältlich)
 Befestigungs-Systeme
 Leitungen mit Rundsteckverbindung M12
(KD ...)
 Bedienschutz
Leuze electronic GmbH + Co. KG
info@leuze.de • www.leuze.com
Maßzeichnung
A
Empfänger
B
Sender
C
optische Achse
D
Drehstecker, um 90° drehbar
E
LED gelb, grün
F
Bedienelement (Drehschalter)
G
Referenzkante für die Messung (Abdeckglas)
Elektrischer Anschluss
In der Braike 1 D-73277 Owen Tel. +49 (0) 7021 573-0
Optische Laser-Distanzsensoren
ODSL 8/V66-500-S12
ODSL 8/C66-500-S12
ODSL 8/V66-500-S12 - 12
ODSL 8/C66-500-S12 - 12

Werbung

loading

Verwandte Anleitungen für Leuze electronic ODSL 8

Inhaltszusammenfassung für Leuze electronic ODSL 8

  • Seite 1  Befestigungs-Systeme  Leitungen mit Rundsteckverbindung M12 (KD …)  Bedienschutz ODSL 8/C66-500-S12 Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen Tel. +49 (0) 7021 573-0 ODSL 8/V66-500-S12 - 12 info@leuze.de • www.leuze.com ODSL 8/C66-500-S12 - 12...

  • Seite 2: Technische Daten

    Verwendung ein. kein Objekt erkannt Messabstand  Messzeit abhängig vom Remissionsvermögen des Messobjekts und vom Messmodus. Bestellhinweise Bezeichnung Artikel-Nr. mit M12-Rundsteckverbindung und Spannungsausgang ODSL 8/V66-500-S12 50101879 und Stromausgang ODSL 8/C66-500-S12 50108361 ODSL 8/V66-500-S12 - 12 2017/11 ODSL 8/C66-500-S12 - 12...
  • Seite 3  Beachten Sie die geltenden gesetzlichen und örtlichen Laserschutzbestimmungen.  Eingriffe und Veränderungen am Gerät sind nicht zulässig. Das Gerät enthält keine durch den Benutzer einzustellenden oder zu wartenden Teile. Eine Reparatur darf ausschließlich von Leuze electronic GmbH + Co. KG durchgeführt werden. HINWEIS Laserwarn- und Laserhinweisschilder anbringen! ...
  • Seite 4 Zur Montage stehen Ihnen Befestigungssysteme zur Verfügung, die Sie separat bei Leuze electronic bestellen können. Ansonsten eignen sich die durchgehenden Bohrungen und Gewindebohrungen zur individuellen Montage des ODSL 8, je nachdem in welchen Bereich er eingesetzt wird. Bei der Befestigung ist eine übermäßige Krafteinleitung auf das Gehäuse zu vermeiden.
  • Seite 5 Teach 10V/20mA-Analogausgang nicht erfolgreich blinken im Gleichtakt Teach Schaltausgang Q1 nicht erfolgreich blinken im Gegentakt Teach Schaltausgang Q2 nicht erfolgreich Abhilfe:  Teach-Vorgang wiederholen oder  Sensor zur Wiederherstellung der alten Werte spannungsfrei schalten. ODSL 8/V66-500-S12 - 12 2017/11 ODSL 8/C66-500-S12 - 12...
  • Seite 6 ODSL 8 ODSL 8/V66-500-S12 - 12 2017/11 ODSL 8/C66-500-S12 - 12...
